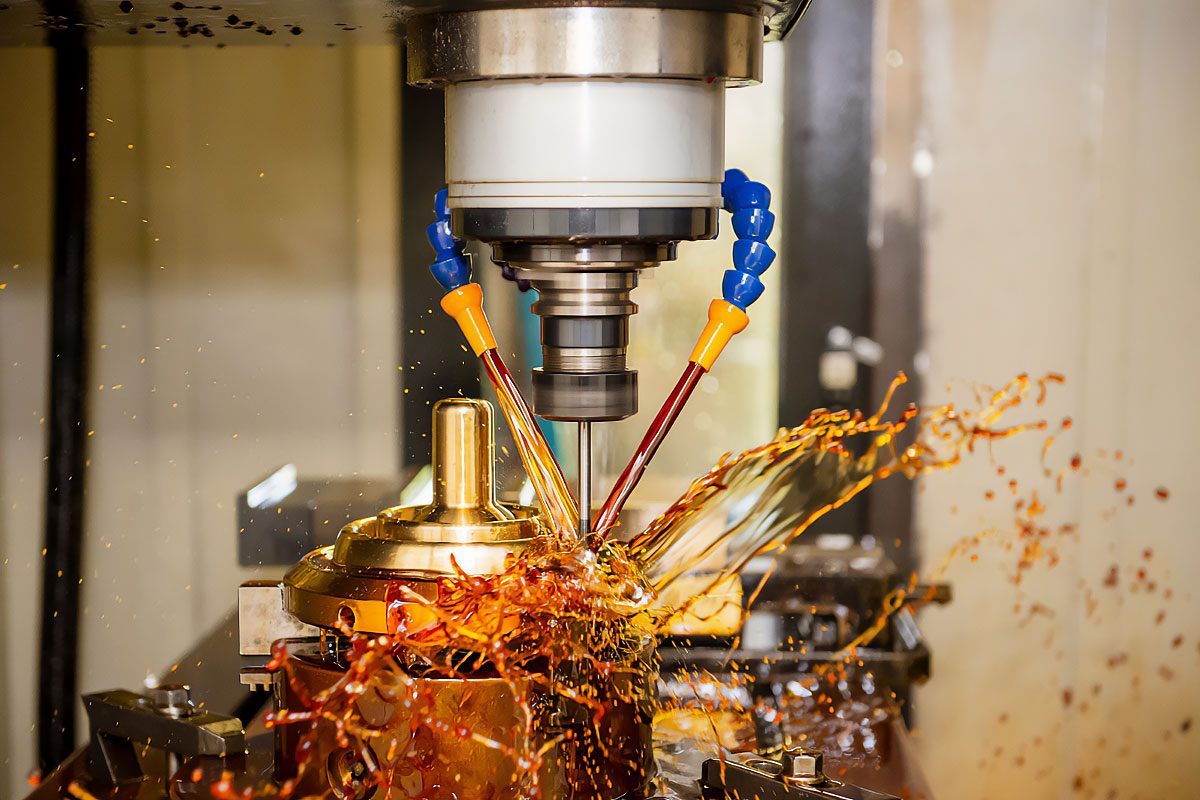

La fresatura CNC è un metodo moderno di lavorazione dei materiali che ha rivoluzionato l’industria manifatturiera. Il processo consiste nella rimozione precisa del materiale da un pezzo utilizzando utensili da taglio rotanti, controllati da computer. Le macchine CNC (Computer Numerical Control) eseguono percorsi utensile programmati con straordinaria precisione, consentendo la creazione di forme complesse con tolleranze che raggiungono anche pochi micrometri.
Questa tecnologia trova applicazione in molti settori, dall’automotive, all’aeronautica, dalla medicina all’elettronica. I principali vantaggi della fresatura CNC includono alta precisione, ripetibilità e la capacità di lavorare una varietà di materiali, come metalli (acciaio, alluminio, titanio), materie plastiche e compositi.
Il processo inizia con un progetto CAD (Computer Aided Design), che viene poi convertito in codice macchina dal software CAM (Computer Aided Manufacturing). Questo codice contiene istruzioni per la macchina CNC relative ai movimenti dell’utensile, alla velocità di rotazione, alla profondità di taglio e ad altri parametri di lavorazione.
Nonostante le sue capacità avanzate, la fresatura CNC è soggetta a determinate limitazioni fisiche e tecniche. La forma cilindrica degli utensili, l’accesso limitato ad alcune aree del pezzo o le proprietà dei materiali possono rappresentare sfide nella produzione di parti complesse. Comprendere queste limitazioni è fondamentale per una progettazione efficace dei componenti destinati alla lavorazione CNC.
Limitazioni geometriche fondamentali nella tecnologia CNC
La fresatura CNC, nonostante i suoi numerosi vantaggi, incontra alcune barriere naturali derivanti dalla fisica del processo di lavorazione. Queste limitazioni determinano quali forme possono essere prodotte efficacemente.
Raggi interni
Una delle limitazioni più caratteristiche della fresatura CNC è l’impossibilità di creare angoli interni perfettamente acuti. Ciò è dovuto alla forma cilindrica degli utensili da taglio. Ogni angolo interno avrà un raggio almeno uguale al raggio della fresa utilizzata. Ad esempio, se si utilizza una fresa con un diametro di 6 mm, il raggio interno minimo possibile sarà di 3 mm.
I progettisti spesso raccomandano l’uso di raggi interni con un valore di almeno il 130% del raggio dell’utensile, il che garantisce una lavorazione ottimale e riduce l’usura della fresa.
Profondità di tasche e fori
Un’altra limitazione significativa è il rapporto tra profondità e larghezza di una tasca o di un foro. Si raccomanda generalmente che la profondità non superi quattro volte la larghezza.
Il superamento di questo valore può portare a:
- Problemi con l’evacuazione dei trucioli
- Aumento del rischio di rottura dell’utensile
- Peggioramento della qualità della superficie
- Difficoltà nel mantenere la precisione dimensionale
Nel caso di fori filettati profondi, il carico si concentra principalmente sui primi giri del filetto (fino a 1,5 × diametro nominale). Per questo motivo, i filetti più lunghi di 3 × il diametro nominale sono spesso superflui dal punto di vista della resistenza del collegamento.
Pareti sottili
La lavorazione di elementi con pareti sottili rappresenta una sfida a causa di:
- Rischio di vibrazioni e deformazioni durante la lavorazione
- Possibilità di danneggiamento del pezzo a causa delle forze di taglio
- Difficoltà di fissaggio
Per i metalli, lo spessore minimo consigliato della parete è di circa 0,8 mm, mentre per le materie plastiche è di 1,5 mm. Questi valori possono variare a seconda del tipo di materiale, delle sue proprietà meccaniche e dei parametri di lavorazione.
Sottosquadri e incavi
La fresatura standard a 3 assi ha capacità limitate nella creazione di sottosquadri e incavi. Ciò è dovuto al movimento rettilineo dell’utensile su tre assi, che impedisce di raggiungere aree situate sotto sporgenze o in spazi profondi e stretti.
La soluzione a questo problema può essere l’uso di:
- Fresatura a 4 o 5 assi
- Utensili angolari speciali
- Divisione del pezzo in parti che possono essere lavorate separatamente
La fresatura a 3 assi non consente la lavorazione di sottosquadri e incavi complessi. La limitazione è data dalla traiettoria di movimento semplice dell’utensile. In questi casi si utilizzano macchine a 4 o 5 assi o utensili angolari. A volte la soluzione è dividere il pezzo in frammenti più piccoli e lavorarli separatamente.
Impatto delle dimensioni degli utensili sulle capacità di lavorazione dei pezzi
La dimensione degli utensili da taglio influisce direttamente sulla gamma di forme realizzabili e sull’efficienza del processo di fresatura CNC. La scelta dell’utensile appropriato rappresenta un compromesso tra precisione, tempo di lavorazione e capacità tecniche.
Limitazioni degli utensili piccoli
Le frese piccole (con diametro inferiore a 3 mm) consentono la creazione di dettagli minuti e raggi interni più piccoli. Tuttavia, il loro utilizzo comporta alcune limitazioni.
Gli utensili più piccoli sono più soggetti a rottura e richiedono una riduzione della velocità di avanzamento, il che prolunga il tempo di lavorazione. A causa della loro delicatezza, possono causare vibrazioni durante il taglio, influenzando negativamente la qualità della superficie.
La lavorazione di microelementi (inferiori a 2,5 mm) richiede microfrese specializzate e spesso impostazioni speciali della macchina. Tali operazioni rientrano nella microfresatura, che è governata da leggi fisiche leggermente diverse rispetto alla lavorazione standard.
Portata dell’utensile
La lunghezza dell’utensile da taglio determina la profondità massima di lavorazione. Tipicamente, la lunghezza di taglio effettiva di una fresa è 3-4 volte il suo diametro.
Gli utensili più lunghi sono soggetti a:
- Vibrazioni aumentate
- Deviazioni dal percorso impostato
- Peggioramento della qualità della superficie
- Usura più rapida
Nella progettazione di tasche profonde, è necessario considerare che lo spazio di lavoro della macchina CNC può essere ulteriormente limitato dalla lunghezza dell’utensile. Anche se la corsa teorica dell’asse Z consente la lavorazione di un elemento profondo, la profondità effettiva può essere limitata dalla lunghezza massima dell’utensile disponibile.
Impatto sul tempo di lavorazione
La dimensione dell’utensile influisce significativamente sul tempo e sul costo di lavorazione:
- Le frese più grandi rimuovono il materiale più velocemente, ma non possono creare piccoli dettagli
- Le frese più piccole consentono una maggiore precisione, ma prolungano il tempo di lavorazione
- Il cambio di utensili durante il processo (ad es. da più grande a più piccolo) richiede tempo aggiuntivo
La selezione ottimale degli utensili consiste nell’utilizzare le frese più grandi possibili per la rimozione grossolana del materiale, passando poi gradualmente a utensili più piccoli per una finitura più precisa. Questo approccio consente di bilanciare il tempo di lavorazione con la qualità del prodotto finale.
Strategie di compensazione dei limiti
Il software CAM moderno offre strategie di lavorazione avanzate che aiutano a ottimizzare l’uso di utensili di diverse dimensioni:
- Lavorazione residua – rilevamento automatico delle aree non lavorate con un utensile più grande e completamento con uno più piccolo
- Percorsi di taglio adattivi – adattamento del percorso utensile alla geometria del pezzo, riducendo il carico sull’utensile
- Ottimizzazione della profondità di taglio – affondamento controllato dell’utensile nel materiale, prolungando la vita della fresa
Servizi di fresatura CNC presso CNC Partner
CNC Partner è un’azienda specializzata nella lavorazione di precisione dei metalli CNC. L’azienda offre servizi completi di fresatura CNC, caratterizzati dalla massima qualità e precisione di esecuzione.
Parco macchine avanzato
L’azienda dispone di un parco macchine moderno che consente la realizzazione anche dei progetti più esigenti.
L’attrezzatura include:
- +GF+ Mikron VCE 1600 Pro – area di lavoro: 1700 x 900 x 800 mm
- +GF+ Mikron VCE 800 – area di lavoro: 800 x 500 x 540 mm
- AVIA VMC 800 V – area di lavoro: 1000 x 550 x 600 mm
- AVIA VMC 650 V – area di lavoro: 800 x 550 x 600 mm
Le diverse dimensioni delle aree di lavoro consentono a CNC Partner di lavorare sia piccoli componenti che parti industriali più grandi.
Curiosità: La fresatrice più grande di CNC Partner, il modello +GF+ Mikron VCE 1600 Pro, consente la lavorazione di elementi con dimensioni superiori a 1,5 metri, il che permette la realizzazione di progetti per l’industria pesante e aeronautica.
Specializzazione sui materiali
CNC Partner si distingue per l’ampia gamma di materiali lavorati.
L’azienda è specializzata nella fresatura di:
- Alluminio di diverse leghe (PA4/6082, PA6/2017, PA9/7075, PA11/5754, PA13/5083), che trovano impiego nell’industria aeronautica, automobilistica e medicale. Ogni lega di alluminio richiede un approccio specifico alla lavorazione a causa delle differenze di durezza, lavorabilità e proprietà meccaniche.
- Acciai strutturali tipo S235 e S355, comunemente utilizzati nell’industria ferroviaria, automobilistica ed edile. La lavorazione dell’acciaio richiede un’adeguata selezione degli utensili (solitamente in metallo duro) e dei parametri di taglio.
CNC Partner lavora diverse leghe di alluminio e acciai, adattando gli utensili alle proprietà del materiale. L’azienda realizza componenti per l’industria aeronautica, automobilistica, medicale e per l’edilizia. La scelta dei parametri dipende dalla durezza e dalla lavorabilità del metallo. La fresatura viene eseguita con precisione e in conformità ai requisiti del progetto.
Offerta completa di servizi
Oltre alla fresatura CNC, l’azienda offre una serie di servizi complementari di lavorazione dei metalli:
-
Tornitura CNC – realizzata su macchina utensile HAAS SL-30THE con passaggio barra fi 76 mm, diametro massimo di tornitura fi 482 mm e lunghezza di tornitura 864 mm
-
Elettroerosione a filo (WEDM) – eseguita su due macchine +GF+ CUT 300SP con area di lavoro 550 x 350 x 400 mm
-
Rettifica CNC – realizzata su rettificatrice +JUNG con area di lavoro 2000 x 1000 mm
Tale varietà di tecnologie consente la realizzazione completa di progetti complessi senza la necessità di coinvolgere subappaltatori, il che si traduce in tempi di consegna più brevi e un migliore controllo qualità.
Servizi di lavorazione dei metalli CNC
Problemi nella lavorazione di forme interne complesse
La lavorazione di forme interne complesse rappresenta una delle maggiori sfide nella tecnologia di fresatura CNC. Le limitazioni derivano sia dalle proprietà fisiche del processo, sia dalla costruzione delle macchine e degli utensili.
Sfide con i canali interni
La creazione di canali interni complessi incontra una serie di difficoltà.
I canali curvi o a spirale sono praticamente impossibili da realizzare con i metodi standard di fresatura CNC. Ciò è dovuto al fatto che gli utensili da taglio si muovono lungo linee rette o archi in piani specifici. La realizzazione di un foro curvo richiederebbe che l’utensile potesse cambiare direzione all’interno del materiale, il che è fisicamente impossibile.
Nel caso di canali con sezione variabile o geometria complessa, l’accesso dell’utensile può essere notevolmente limitato o impossibile. Le frese standard non sono in grado di raggiungere tutte le aree di un tale canale.
Curiosità: Per alcuni canali interni complessi si utilizzano metodi di produzione alternativi, come la stampa 3D o l’elettroerosione (EDM). Nel caso dell’EDM, un elettrodo di forma appropriata può creare geometrie interne complesse senza la necessità di un accesso fisico dell’utensile a tutte le aree.
Problemi con le cavità interne
La lavorazione di cavità interne con forme complesse presenta i seguenti problemi:
- Difficoltà nello scarico dei trucioli da cavità profonde
- Accesso limitato dell’utensile ad angoli e fessure
- Rischio di collisione del portautensile con il materiale in lavorazione
- Necessità di utilizzare strategie di lavorazione speciali
Per cavità con una profondità superiore a quattro volte la loro larghezza, la lavorazione efficace diventa significativamente più difficile. Ciò è legato a problemi di raffreddamento, scarico dei trucioli e mantenimento della stabilità dell’utensile.
Limitazioni nella creazione di spigoli vivi
La creazione di spigoli interni vivi è una delle limitazioni fondamentali della fresatura CNC:
- Ogni angolo interno avrà un raggio pari almeno al raggio dell’utensile
- Raggi più piccoli richiedono utensili più piccoli, il che prolunga il tempo di lavorazione
- Raggi molto piccoli (inferiori a 1 mm) aumentano il rischio di rottura dell’utensile
Per applicazioni che richiedono angoli interni perfettamente vivi, potrebbe essere necessario utilizzare metodi alternativi, come l’elettroerosione o il taglio a getto d’acqua.
Limitazioni relative all’accesso dell’utensile a luoghi difficili da raggiungere
L’accesso dell’utensile a tutte le aree del pezzo in lavorazione costituisce una limitazione chiave nella tecnologia di fresatura CNC. Questo problema è particolarmente evidente nella lavorazione di geometrie complesse con cavità profonde, sottosquadri o elementi che richiedono lavorazioni con diverse angolazioni.
Sottosquadri ed elementi a sbalzo
I sottosquadri rappresentano una sfida particolare per le fresatrici standard a 3 assi.
Nella fresatura tradizionale a 3 assi, l’utensile si muove perpendicolarmente al piano di lavorazione, il che impedisce di raggiungere aree situate sotto sporgenze o che richiedono lavorazioni dal basso. Elementi come scanalature a coda di rondine, sottosquadri angolati o sporgenze interne sono difficili o impossibili da realizzare senza soluzioni speciali.
Le soluzioni standard a questo problema includono:
- Modifica dell’orientamento del pezzo durante la lavorazione (richiede fissaggi aggiuntivi)
- Divisione del modello in parti che possono essere lavorate separatamente
- Utilizzo di utensili angolari speciali (efficacia limitata)
I sottosquadri richiedono un approccio non standard, poiché la fresatrice a 3 assi non raggiunge i punti difficili da accedere. La lavorazione di tali elementi impone un cambio di impostazione del pezzo, l’uso di utensili angolari o la divisione del modello. Ognuna di queste soluzioni aumenta il tempo di lavoro e richiede precisione. In molti casi, una scelta migliore è l’uso di una macchina a 5 assi.
Tasche e fori profondi
La lavorazione di tasche e fori profondi incontra le seguenti limitazioni:
- La profondità massima di lavorazione è limitata dalla lunghezza degli utensili disponibili
- Utensili lunghi e sottili sono soggetti a vibrazioni e deformazioni
- Difficoltà nello scarico dei trucioli da fori profondi
- Problemi di raffreddamento in cavità profonde
Per fori con un rapporto profondità/diametro superiore a 10:1, si utilizzano spesso punte speciali per fori profondi o tecniche di foratura a gradini, che garantiscono un migliore scarico dei trucioli e raffreddamento.
Influenza della geometria dell’utensile sull’accessibilità
La forma e le dimensioni dell’utensile da taglio influenzano direttamente la possibilità di raggiungere luoghi difficili da accedere:
Le frese standard hanno un rapporto lunghezza-diametro limitato, il che influisce sulla loro rigidità. Tipicamente, la lunghezza di taglio effettiva è 3-4 volte il diametro dell’utensile. Superare questo valore aumenta il rischio di vibrazioni e deformazioni.
I portautensili possono entrare in collisione con il pezzo in lavorazione, limitando l’accesso a cavità profonde o aree situate vicino a pareti alte. Questo problema è particolarmente evidente quando si lavorano piccole tasche di grande profondità.
Strategie per minimizzare i problemi di accesso
L’approccio moderno alla progettazione tiene conto delle limitazioni di accesso dell’utensile:
- Evitare tasche profonde e strette a favore di geometrie più ampie e meno profonde
- Progettazione tenendo conto della direzione di lavorazione
- Aggiungere inclinazioni alle pareti nelle cavità profonde (min. 0,5° per lato)
- Considerare raggi d’angolo corrispondenti agli utensili disponibili
La progettazione di pezzi pensando alla fresatura aumenta l’efficienza e riduce il rischio di errori. Tasche più ampie, pareti inclinate e raggi d’angolo adattati agli utensili facilitano la lavorazione. Una forma ben scelta riduce i tempi di lavoro e migliora la qualità della superficie. La considerazione della direzione di fresatura elimina la necessità di soluzioni complesse.
Soluzioni tecnologiche per superare le limitazioni della fresatura CNC
Nonostante le limitazioni naturali della fresatura CNC, esistono numerose soluzioni tecnologiche che permettono di superarle o minimizzarle. L’approccio moderno combina macchine avanzate, utensili specialistici e strategie di lavorazione innovative.
Fresatura multiasse
La fresatura a 4 e 5 assi rappresenta una svolta nelle possibilità di lavorazione di forme complesse.
Gli assi di rotazione aggiuntivi consentono di posizionare l’utensile con diverse angolazioni rispetto al pezzo in lavorazione. Ciò permette di raggiungere aree inaccessibili nella fresatura tradizionale a 3 assi, come sottosquadri, superfici angolate o geometrie spaziali complesse.
La fresatura a 5 assi consente la lavorazione dell’intero pezzo con un unico bloccaggio, eliminando errori legati al riposizionamento e riducendo i tempi di produzione. Questa tecnologia è particolarmente preziosa nella produzione di elementi con forme complesse e organiche, come pale di turbine, impianti medici o stampi a iniezione.
Curiosità: Nella fresatura avanzata a 5 assi si utilizza la tecnica di lavorazione simultanea, dove tutti gli assi si muovono contemporaneamente, seguendo contorni complessi. Ciò consente di mantenere un angolo ottimale dell’utensile rispetto alla superficie lavorata, migliorando significativamente la qualità della finitura.
Utensili specialistici
Lo sviluppo della tecnologia degli utensili offre nuove possibilità per superare le limitazioni:
- Frese a geometria variabile degli inserti – riducono le vibrazioni e consentono una lavorazione più rapida
- Utensili a portata estesa – consentono la lavorazione di cavità più profonde
- Microfrese – consentono la creazione di piccoli dettagli e raggi minori
- Frese sferiche – ideali per la lavorazione di superfici curve
- Frese angolari – facilitano l’accesso a sottosquadri e superfici inclinate
Gli utensili moderni aumentano le possibilità di fresatura e riducono i tempi di lavoro. Le frese sferiche sono efficaci per le curve, mentre le microfrese lo sono per i dettagli fini. I modelli a portata estesa raggiungono le cavità profonde. Gli utensili angolari facilitano la lavorazione dei sottosquadri. La geometria variabile degli inserti limita le vibrazioni e migliora la qualità della superficie.
Metodi di produzione ibridi
La combinazione di diverse tecnologie consente di superare i limiti di un singolo metodo.
La combinazione della fresatura CNC con l’elettroerosione (EDM) consente la creazione di geometrie interne complesse. L’EDM permette di realizzare angoli interni acuti, scanalature profonde e forme complesse che sono impossibili da ottenere con la sola fresatura.
L’integrazione delle tecnologie additive (stampa 3D) con la lavorazione CNC combina la libertà di modellazione caratteristica della stampa 3D con la precisione dimensionale della fresatura. Questo metodo ibrido è particolarmente utile nella produzione di parti con canali di raffreddamento interni, spazi vuoti o strutture interne complesse.
Strategie di lavorazione avanzate
Il software CAM moderno offre strategie avanzate che massimizzano le capacità della fresatura CNC:
- Lavorazione trocoidale – consente una rimozione efficiente del materiale con un minore carico sull’utensile
- Percorsi di taglio adattivi – regolano i parametri di lavorazione alla geometria locale del pezzo
- Lavorazione residua – rileva automaticamente le aree che richiedono di essere rifinite con un utensile più piccolo
- Simulazione di lavorazione – consente di rilevare potenziali problemi prima di iniziare la lavorazione effettiva
La combinazione di queste strategie con la selezione appropriata di utensili e parametri di taglio consente di espandere significativamente le capacità della fresatura CNC, spingendo i limiti di ciò che può essere realizzato.
Riepilogo
La fresatura CNC, nonostante i suoi numerosi vantaggi, è soggetta a determinate limitazioni derivanti dalla fisica del processo di taglio, dalla geometria degli utensili e dalla costruzione delle macchine. Le limitazioni chiave includono l’impossibilità di creare angoli interni perfettamente acuti, le difficoltà nella lavorazione di tasche profonde o i problemi di accesso dell’utensile a sottosquadri ed elementi a sbalzo.
Le dimensioni e la geometria degli utensili da taglio influenzano direttamente la gamma di forme realizzabili. Utensili più piccoli consentono la creazione di dettagli più fini, ma prolungano i tempi di lavorazione e sono più soggetti a rottura. Utensili lunghi e sottili consentono la lavorazione di cavità più profonde, ma a scapito della stabilità e della precisione.
Soluzioni tecnologiche moderne, come la fresatura multiasse, gli utensili specializzati o i metodi di produzione ibridi, consentono di superare molte di queste limitazioni. Le strategie di lavorazione avanzate implementate nel software CAM espandono ulteriormente le capacità della fresatura CNC.
La consapevolezza dei limiti della tecnologia CNC e la conoscenza delle soluzioni disponibili sono essenziali per la progettazione efficace di parti destinate alla lavorazione. La considerazione di questi fattori in fase di progettazione consente di ottimizzare il processo produttivo, ridurre i costi ed evitare problemi di fattibilità.
Aziende come CNC Partner, che dispongono di un parco macchine avanzato e di un’ampia gamma di servizi, sono in grado di affrontare anche le sfide più impegnative, offrendo soluzioni complete nel campo della lavorazione dei metalli.
