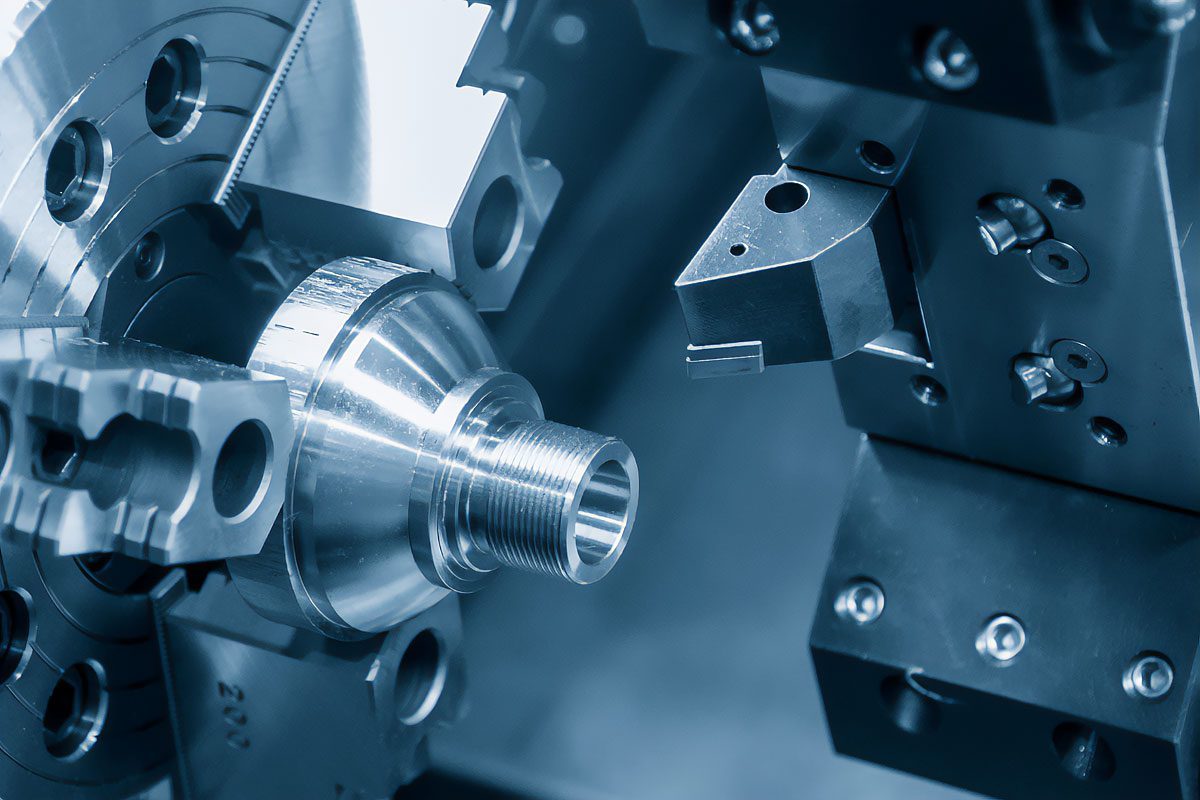

Che cos’è la tornitura CNC e in cosa si differenzia dalla tornitura tradizionale?

La tornitura CNC costituisce un metodo avanzato di lavorazione per asportazione di truciolo, dove il processo è controllato da computer. In questa tecnologia, il pezzo in lavorazione ruota attorno al proprio asse, mentre l’utensile da taglio si muove secondo istruzioni programmate. La lavorazione CNC (Computerized Numerical Control) garantisce alta precisione, ripetibilità ed efficienza produttiva. Il materiale viene rimosso dall’elemento rotante tramite un utensile di tornitura che si muove lungo gli assi X e Z, formando la forma desiderata.

Il processo di tornitura CNC inizia con la creazione di un modello 3D in un programma CAD (Computer-Aided Design), che viene poi convertito in codice G dal software CAM (Computer-Aided Manufacturing). Questo codice contiene le istruzioni per la macchina CNC relative ai movimenti dell’utensile, alla velocità di rotazione, alla profondità di taglio e ad altri parametri. I torni CNC possono eseguire diverse operazioni, come tornitura esterna e interna, filettatura, scanalatura o foratura.

La tecnologia ha trovato applicazione in molti settori industriali – dall’automotive, all’aeronautica, alla medicina, fino all’elettronica. Consente la produzione di elementi con forme complesse mantenendo i più alti standard qualitativi. La tornitura CNC ha rivoluzionato la produzione industriale, consentendo l’automazione dei processi produttivi e una significativa riduzione dei tempi di consegna.

Principi fondamentali di funzionamento dei torni CNC e convenzionali

I torni CNC e convenzionali sono utilizzati per la lavorazione per asportazione di truciolo dei materiali, ma differiscono significativamente nel loro funzionamento e nelle capacità tecniche. Comprendere queste differenze consente di scegliere meglio la tecnologia appropriata per specifiche esigenze produttive.

Principio di funzionamento dei torni convenzionali

I torni convenzionali richiedono l’intervento diretto di un operatore qualificato. L’operatore imposta manualmente i parametri di lavorazione, come la velocità di rotazione del mandrino o l’avanzamento dell’utensile. Il controllo avviene tramite volantini e leve, il che richiede grande esperienza e abilità manuali.

Il processo di lavorazione su un tornio convenzionale consiste nel fissare il pezzo in lavorazione nel mandrino del tornio e quindi guidare manualmente l’utensile da taglio lungo il materiale. L’operatore deve controllare costantemente il processo, effettuare misurazioni e correggere le impostazioni della macchina. La precisione della lavorazione dipende principalmente dalle abilità e dall’esperienza dell’operatore.

Curiosità: I primi torni convenzionali nacquero già nell’antichità ed erano azionati dalla forza muscolare umana o da animali da tiro. Solo la rivoluzione industriale portò la propulsione meccanica e, in seguito, quella elettrica.

Principio di funzionamento dei torni CNC

I torni CNC operano sulla base di istruzioni di controllo programmate. Il processo inizia con la progettazione del pezzo in un sistema CAD e la successiva generazione del codice di controllo in un sistema CAM. Questo codice contiene tutte le informazioni necessarie per la realizzazione del dettaglio – dalla velocità di rotazione del mandrino, all’avanzamento dell’utensile, fino alla profondità di taglio.

Nei torni CNC, il pezzo in lavorazione è fissato nel mandrino del tornio, proprio come nei torni convenzionali. Tuttavia, l’intero processo di lavorazione avviene automaticamente, secondo le istruzioni programmate. La macchina seleziona autonomamente gli utensili, imposta i parametri di lavorazione ed esegue le operazioni pianificate.

I moderni torni CNC sono dotati di:

• Sistemi automatici di cambio utensile
• Sistemi di controllo multiasse (solitamente 2-6 assi)
• Sistemi di raffreddamento avanzati
• Sistemi di monitoraggio del processo di lavorazione
• Possibilità di lavorare senza la supervisione dell’operatore

Differenze chiave nel controllo

La differenza principale tra i torni CNC e quelli convenzionali risiede nel metodo di controllo. Nei torni convenzionali, l’operatore deve controllare manualmente ogni movimento dell’utensile, il che limita la capacità di realizzare forme complesse. I torni CNC consentono l’esecuzione di operazioni di lavorazione complesse grazie al controllo computerizzato di precisione.

I torni convenzionali sono adatti per operazioni semplici e piccole serie di produzione. I torni CNC, invece, dominano nella produzione in serie e di massa, dove contano ripetibilità, precisione ed efficienza.

Precisione e ripetibilità della produzione in entrambi i metodi di lavorazione

Precisione e ripetibilità sono parametri chiave nei processi di lavorazione meccanica. Entrambi questi fattori influenzano direttamente la qualità del prodotto finale e l’efficienza della produzione.

Accuratezza della lavorazione nella tornitura convenzionale

La tornitura convenzionale si basa principalmente sulle abilità dell’operatore. Un tornitore esperto può raggiungere una precisione di ±0,01 mm, ma mantenere tale accuratezza con un numero maggiore di pezzi diventa difficile. Ogni elemento richiede un approccio individuale, misurazioni e correzioni.

L’accuratezza della tornitura convenzionale è influenzata da:

• Abilità ed esperienza dell’operatore
• Condizioni tecniche della macchina
• Qualità degli utensili da taglio
• Stabilità del bloccaggio del pezzo in lavorazione
• Condizioni ambientali (temperatura, vibrazioni)

La ripetibilità nella tornitura convenzionale è limitata a causa del fattore umano. Anche il migliore operatore non è in grado di realizzare due pezzi identici con precisione micrometrica.

Precisione della tornitura CNC

La tornitura CNC offre una precisione di lavorazione significativamente più elevata. I moderni torni CNC possono raggiungere una precisione di ±0,001 mm, o anche migliore. Il sistema computerizzato controlla ogni movimento dell’utensile con precisione micrometrica, eliminando gli errori umani.

I torni CNC più avanzati utilizzano laser per misurare le dimensioni dei pezzi in lavorazione in tempo reale, consentendo la correzione automatica dei parametri di lavorazione.

La precisione della tornitura CNC è influenzata da:

• Qualità del software CAD/CAM
• Precisione della meccanica della macchina
• Rigidità del sistema macchina utensile-pezzo-utensile
• Sistemi di compensazione degli errori
• Sistemi di misurazione avanzati

Ripetibilità della produzione

Il più grande vantaggio della tornitura CNC rispetto a quella convenzionale è la ripetibilità. Una volta programmata la macchina, ogni dettaglio successivo sarà realizzato con la stessa precisione del primo. Questo è di enorme importanza nella produzione in serie, dove tutti gli elementi devono essere identici.

Confronto della ripetibilità:

L’elevata precisione e ripetibilità della tornitura CNC si traducono in un minor numero di scarti di produzione, il che riduce i costi di produzione e accorcia i tempi di consegna degli ordini. Gli elementi realizzati con torni CNC richiedono meno frequentemente lavorazioni di finitura aggiuntive, il che influisce anche sull’efficienza del processo produttivo.

Applicazione della tornitura CNC nella produzione di massa e unitaria

La tornitura CNC trova applicazione sia nella produzione di massa che in quella unitaria, offrendo diversi vantaggi a seconda della scala di produzione. La flessibilità di questa tecnologia la rende adatta a molti settori industriali.

Tornitura CNC nella produzione di massa

La produzione di massa richiede alta efficienza, ripetibilità e minimizzazione dei costi unitari. La tornitura CNC soddisfa perfettamente questi requisiti, consentendo una lavorazione rapida e precisa di un gran numero di elementi identici.

Nella produzione di massa, la tornitura CNC garantisce:

• Breve tempo di ciclo produttivo
• Qualità identica di ogni elemento
• Possibilità di lavoro continuo (24/7)
• Basso costo unitario per grandi serie
• Minimizzazione degli scarti di materiale

Settori che utilizzano la tornitura CNC nella produzione di massa:

1. Automotive – produzione di alberi, perni, boccole
2. Elettronica – alloggiamenti, dissipatori, elementi di collegamento
3. Elettrodomestici – assi, alberi, elementi di fissaggio
4. Idraulica – valvole, raccordi, nippli

I moderni centri di tornitura CNC sono spesso integrati con sistemi di alimentazione automatica del materiale e robot industriali, consentendo la piena automazione del processo produttivo. Tali soluzioni aumentano significativamente l’efficienza della produzione di massa.

Tornitura CNC nella produzione unitaria

Contrariamente a quanto si potrebbe pensare, la tornitura CNC si rivela eccellente anche nella produzione unitaria e in piccole serie. La flessibilità di programmazione e la possibilità di modificare rapidamente i parametri di lavorazione consentono la produzione efficiente di prototipi e pezzi unici.

Nella produzione unitaria, si utilizzano sempre più spesso sistemi CAD/CAM con simulazione 3D, che permettono di verificare virtualmente il processo di lavorazione prima di realizzare il pezzo reale.

Vantaggi della tornitura CNC nella produzione unitaria:

• Possibilità di preparare rapidamente il programma di lavorazione
• Facilità di modifica dei parametri
• Realizzazione di forme complesse impossibili da ottenere con metodi convenzionali
• Elevata precisione già al primo pezzo
• Possibilità di salvare il programma per un uso futuro

Aree di applicazione della tornitura CNC nella produzione unitaria:

• Industria aeronautica – parti prototipali
• Medicina – impianti personalizzati per le esigenze individuali del paziente
• Industria della difesa – parti specialistiche
• Industria degli utensili – utensili speciali

nell’aviazione, nella medicina, nell’industria della difesa e negli stabilimenti di produzione di utensili.

Flessibilità produttiva

Uno dei maggiori vantaggi della tornitura CNC è la possibilità di riorganizzare rapidamente la produzione. La modifica del pezzo prodotto richiede solo il caricamento di un nuovo programma e la sostituzione degli utensili e delle attrezzature. Nel caso dei torni convenzionali, tale modifica comporta un lungo processo di impostazione della macchina e di esecuzione di pezzi di prova.

La flessibilità della tornitura CNC consente l’implementazione di strategie di produzione just-in-time, in cui i componenti vengono prodotti esattamente quando sono necessari, minimizzando i costi di stoccaggio e aumentando l’efficienza dell’intera catena di produzione.

Servizi di tornitura CNC presso CNC Partner

CNC Partner è un’azienda specializzata in servizi avanzati di lavorazione dei metalli, che offre soluzioni complete nel campo della tornitura CNC. L’azienda utilizza le tecnologie e le macchine più moderne, garantendo la massima qualità dei pezzi prodotti.

CNC Partner fornisce servizi di tornitura CNC per una varietà di settori industriali. L’azienda è specializzata nella lavorazione di corpi di rivoluzione, consentendo una precisa deformazione del materiale per ottenere le forme e le dimensioni desiderate.

La gamma di servizi di tornitura CNC include:

• Tornitura esterna e interna
• Filettatura
• Scanalatura
• Foratura
• Fresatura con utensili motorizzati

L’azienda offre la tornitura di singoli elementi e la produzione in serie, specializzandosi nella lavorazione di componenti con forme complesse. Tutti i servizi sono eseguiti con la massima cura, garantendo la piena soddisfazione del cliente.

Parco macchine

CNC Partner dispone di un moderno parco macchine che consente la realizzazione anche degli ordini più esigenti. Nel campo della tornitura CNC, l’azienda utilizza un tornio avanzato HAAS SL-30THE.

Parametri tecnici del tornio HAAS SL-30THE:

• Passaggio barra: fi 76 mm
• Diametro massimo di tornitura: fi 482 mm
• Lunghezza massima di tornitura: 864 mm
• Utensili motorizzati, incluse teste angolari

La macchina è dotata di utensili motorizzati, il che amplia notevolmente le capacità di lavorazione. Ciò consente di eseguire non solo operazioni di tornitura standard, ma anche fresatura, foratura e filettatura senza la necessità di trasferire il pezzo su un’altra macchina.

Curiosità: Il tornio HAAS SL-30THE consente la lavorazione di pezzi con un peso fino a 770 kg, il che permette di realizzare ordini che coinvolgono pezzi grandi e pesanti.

Offerta completa di servizi di lavorazione

Oltre alla tornitura CNC, CNC Partner offre anche altri servizi di lavorazione, creando un’offerta completa per i clienti:

Fresatura CNC – l’azienda dispone di quattro centri di lavoro:

• +GF+ Mikron VCE 1600 Pro (area di lavoro: 1700 x 900 x 800 mm)
• +GF+ Mikron VCE 800 (area di lavoro: 800 x 500 x 540 mm)
• AVIA VMC 800 V (area di lavoro: 1000 x 550 x 600 mm)
• AVIA VMC 650 V (area di lavoro: 800 x 550 x 600 mm)

Elettroerosione a filo WEDM – macchine +GF+ CUT 300SP con area di lavoro 550 x 350 x 400 mm

Rettifica CNC – macchina +JUNG con area di lavoro 2000 x 1000 mm

Una gamma così ampia di servizi consente a CNC Partner di realizzare ordini in modo completo, senza la necessità di coinvolgere subappaltatori. L’azienda può gestire l’intero processo produttivo, dalla progettazione alla lavorazione, fino al controllo qualità.

Qualità e soddisfazione del cliente

CNC Partner si impegna per la massima qualità dei servizi forniti, come confermato dalle numerose recensioni positive dei clienti.

Caratteristiche chiave della tornitura CNC in CNC Partner:

• Precisione e accuratezza – possibilità di raggiungere eccezionale precisione e accuratezza
• Ripetibilità – ogni parte successiva ha esattamente le stesse dimensioni della parte originale
• Velocità di produzione – l’automazione del processo consente una rapida produzione di grandi quantità di pezzi
• Versatilità – possibilità di lavorare diversi materiali, inclusi metalli e materie plastiche

CNC Partner offre tornitura di precisione con elevata ripetibilità dimensionale. L’automazione consente una rapida esecuzione degli ordini. L’azienda lavora diversi materiali, inclusi metalli e materie plastiche. I clienti apprezzano l’alta qualità dei servizi e l’affidabilità dell’esecuzione.

Differenze nei costi e nella redditività tra tornitura CNC e manuale

La scelta tra tornitura CNC e manuale si riduce spesso all’analisi dei costi e della redditività. Ciascuna di queste tecnologie presenta i propri vantaggi economici in specifiche condizioni di produzione.

Costi iniziali

L’investimento nella tecnologia di tornitura rappresenta una spesa significativa per le aziende manifatturiere. I costi iniziali differiscono notevolmente tra la tornitura CNC e quella manuale.

La tornitura manuale richiede minori investimenti iniziali. Un tornio convenzionale di base costa circa 3000 EUR, mentre un semplice tornio CNC è una spesa di circa 5000 EUR. I centri di tornitura CNC più avanzati possono costare anche diverse centinaia di migliaia di dollari.

Oltre alla macchina stessa, la tornitura CNC richiede investimenti aggiuntivi:

• Software CAD/CAM
• Formazione del personale
• Utensili e attrezzature
• Sistemi di misurazione

I torni convenzionali sono più economici, ma hanno capacità limitate. Il CNC consente maggiore precisione e automazione, ma richiede maggiori investimenti iniziali. Le aziende devono quindi considerare sia il costo della macchina che l’attrezzatura necessaria.

Costi operativi

I costi operativi includono le spese relative al funzionamento corrente delle macchine. Nel caso della tornitura convenzionale, la componente principale dei costi operativi è rappresentata dai salari degli operatori qualificati. La tornitura CNC richiede un minore coinvolgimento del personale, ma genera costi più elevati per l’energia elettrica e la manutenzione.

Confronto dei costi operativi:

Redditività in diversi scenari di produzione

La convenienza della tornitura CNC e manuale dipende dalla scala di produzione, dalla complessità dei dettagli e dai requisiti di qualità.

Produzione su piccola scala

Per piccole serie di produzione o produzione unitaria di dettagli semplici, la tornitura convenzionale può essere più conveniente. Non richiede tempo per la programmazione e l’impostazione della macchina CNC, e un operatore esperto può realizzare rapidamente un numero limitato di pezzi.

La soglia di convenienza per la tornitura CNC nella produzione su piccola scala dipende da:

• Complessità del dettaglio
• Requisiti di precisione
• Disponibilità di operatori qualificati
• Possibilità di riutilizzare i programmi CNC

Produzione in serie e di massa

Nella produzione in serie e di massa, la tornitura CNC è nettamente superiore in termini di convenienza.

I costi iniziali più elevati si ripagano rapidamente:

• Tempi di ciclo di produzione più brevi
• Minore numero di scarti
• Possibilità di lavoro continuo
• Costi di manodopera inferiori

La tornitura CNC è dal 75 al 300% più veloce della tornitura manuale, il che si traduce in una produttività notevolmente superiore.

Costo totale di produzione

Analizzando la convenienza, è necessario considerare il costo totale di produzione del dettaglio, che include:

• Costo del materiale
• Costo della manodopera
• Costo degli utensili
• Costo dell’energia
• Costo del controllo qualità
• Costo delle correzioni e degli scarti

La tornitura CNC genera meno sprechi di materiale e meno scarti di produzione, il che riduce il costo totale di produzione. La maggiore qualità dei dettagli realizzati con torni CNC può ridurre i costi di assemblaggio e manutenzione dei prodotti finiti.

Impatto della complessità dei progetti sulla scelta del metodo di tornitura

La complessità dei progetti è uno dei fattori chiave che influenzano la scelta tra tornitura CNC e convenzionale. Diversi tipi di dettagli richiedono un approccio diverso al processo di lavorazione.

Lavorazione di elementi semplici

Elementi rotanti semplici, come alberi, boccole o dischi, possono essere realizzati efficacemente sia con il metodo convenzionale che con il CNC. Nel caso di forme non complicate e piccole serie di produzione, la tornitura convenzionale si rivela spesso sufficiente ed economicamente giustificata.

Caratteristiche degli elementi semplici:

• Forme regolari
• Numero limitato di operazioni di lavorazione
• Tolleranze dimensionali standard
• Assenza di contorni complessi

Per tali elementi, il fattore decisivo nella scelta del metodo di tornitura sarà solitamente la dimensione della serie di produzione e la precisione richiesta.

Per piccole serie e tolleranze standard, la tornitura convenzionale può essere più conveniente.

Curiosità: Anche con elementi semplici, la tornitura CNC può portare benefici sotto forma di una migliore qualità superficiale, il che può eliminare la necessità di lavorazioni di finitura aggiuntive.

Progetti complessi e geometria avanzata

Elementi con geometria complessa, come parti con molteplici gradini, contorni, scanalature o filettature, richiedono praticamente l’uso della tornitura CNC. La realizzazione di tali dettagli con il metodo convenzionale sarebbe estremamente difficile, dispendiosa in termini di tempo e spesso addirittura impossibile.

Caratteristiche degli elementi complessi che richiedono la tornitura CNC:

• Contorni irregolari
• Transizioni precise tra le superfici
• Profili di filettatura complessi
• Elementi a parete sottile
• Elevati requisiti di qualità della superficie

La tornitura CNC consente la realizzazione di progetti complessi attraverso:

1. Controllo preciso dei movimenti dell’utensile su più assi
2. Modifica automatica dei parametri di lavorazione durante il processo
3. Possibilità di eseguire molteplici operazioni con un unico bloccaggio
4. Controllo delle forze di taglio per mantenere l’accuratezza dimensionale

Impatto delle tolleranze dimensionali

Le tolleranze dimensionali richieste hanno un impatto significativo sulla scelta del metodo di tornitura. La tornitura CNC consente di raggiungere precisioni notevolmente superiori rispetto alla tornitura convenzionale.

Confronto delle tolleranze ottenibili:

Quando si richiedono elevate precisioni dimensionali, la tornitura CNC diventa l’unica scelta razionale. Ciò è particolarmente vero per gli elementi che interagiscono, dove l’esatto accoppiamento delle parti è cruciale per la funzionalità dell’intero meccanismo.

Materiali difficili da lavorare

Anche il tipo di materiale da lavorare influenza la scelta del metodo di tornitura. I materiali difficili da lavorare, come le leghe di titanio, gli acciai inossidabili o le leghe di nichel, richiedono un controllo preciso dei parametri di taglio, più facile da ottenere con l’uso di torni CNC.

La tornitura CNC consente:

• Controllo preciso della velocità di taglio
• Ottimizzazione dell’avanzamento dell’utensile
• Raffreddamento controllato della zona di taglio
• Monitoraggio delle forze di taglio

Queste capacità rendono la tornitura CNC il metodo preferito per la lavorazione di materiali difficili, anche per forme di pezzi semplici.

Riepilogo

La tornitura CNC rappresenta un’alternativa moderna alla tornitura convenzionale tradizionale, offrendo una precisione, ripetibilità ed efficienza produttiva significativamente superiori. Questa tecnologia ha rivoluzionato l’industria della lavorazione meccanica, consentendo l’automazione dei processi produttivi e la realizzazione di progetti complessi.

La scelta tra tornitura CNC e convenzionale dipende da molti fattori, come la scala di produzione, la complessità dei dettagli, le tolleranze dimensionali richieste o il tipo di materiale da lavorare. La tornitura CNC domina nella produzione in serie e di massa e nella realizzazione di elementi complessi, mentre la tornitura convenzionale può essere più conveniente per dettagli semplici e piccole serie di produzione.

L’azienda CNC Partner, specializzata in servizi di tornitura CNC, offre soluzioni complete nel campo della lavorazione meccanica, utilizzando macchine e tecnologie moderne. L’ampia gamma di servizi, l’alta qualità di esecuzione e la soddisfazione dei clienti rendono l’azienda un partner affidabile per le imprese che cercano servizi di lavorazione professionali.

Con lo sviluppo della tecnologia, la tornitura CNC acquisirà sempre più importanza, offrendo maggiori possibilità in termini di precisione, efficienza e automazione dei processi produttivi. Allo stesso tempo, la tornitura convenzionale rimarrà una tecnologia importante in applicazioni specifiche, soprattutto nelle piccole officine e nella produzione unitaria.
