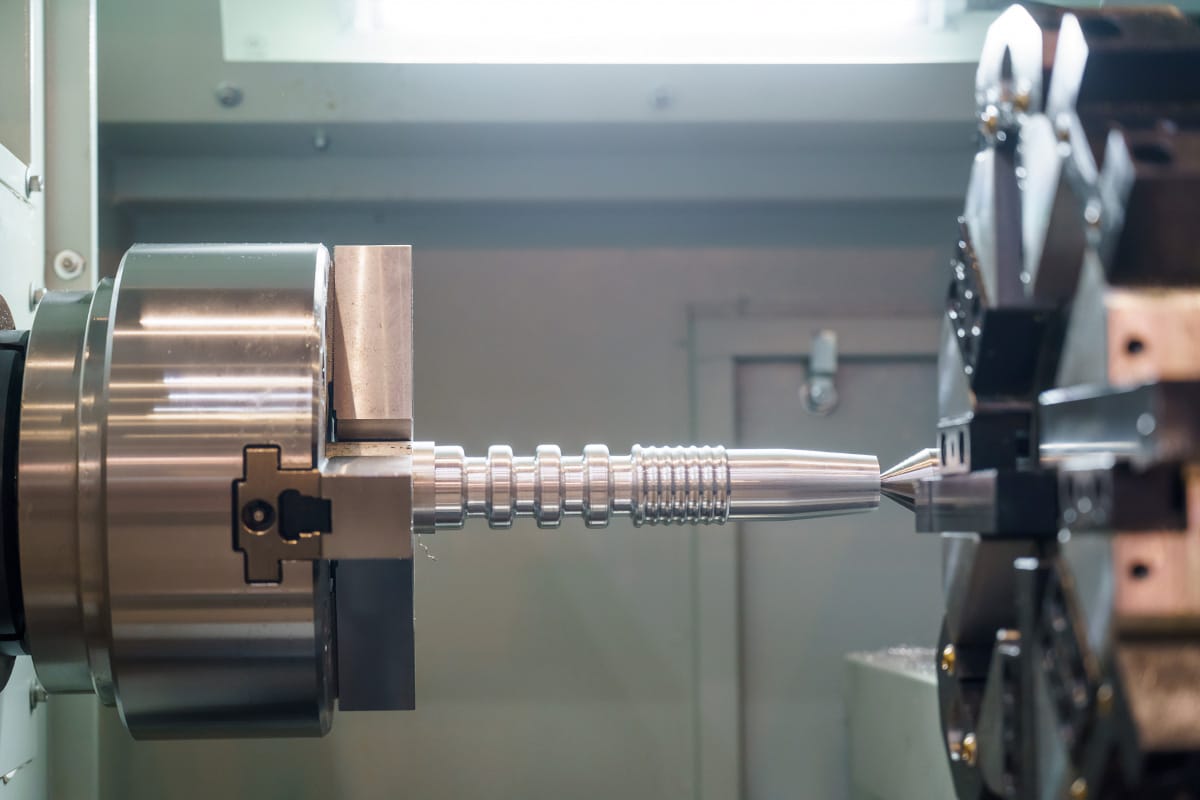

La tornitura CNC è uno dei metodi più precisi per la lavorazione dei metalli non ferrosi. Le leghe di rame e bronzo occupano un posto speciale in questo ambito, poiché combinano un’elevata conducibilità elettrica, resistenza alla corrosione e una lavorabilità del rame e del bronzo relativamente buona. È proprio per questo che trovano impiego in molti settori industriali, dall’elettrotecnica all’automotive.
Nonostante l’apparente facilità di lavorazione, il rame e il bronzo possono sorprendere anche l’operatore più esperto. La plasticità del rame puro favorisce la formazione di tagliente di riporto, mentre i bronzi all’alluminio, più duri, usurano rapidamente gli utensili. La conoscenza del materiale, la corretta selezione dei parametri e gli utensili da taglio adeguati determinano se il pezzo uscirà dal tornio perfetto.
Ogni lega di rame si comporta in modo diverso sul tornio. Il bronzo per cuscinetti, il bronzo all’alluminio o il rame privo di ossigeno sono materiali con diverse proprietà meccaniche e termiche. Comprendere queste differenze permette di impostare il tornio CNC in modo da ottenere una precisione ripetibile e una lunga durata degli utensili.
Quali proprietà delle leghe di rame e bronzo influenzano la tornitura CNC?
Le proprietà del materiale sono il punto di partenza per ogni operazione di tornitura. Le leghe di rame differiscono per durezza, duttilità e reazione alla temperatura, il che influenza direttamente la scelta dei parametri e degli utensili.
Lavorabilità del rame e del bronzo rispetto all’acciaio e all’alluminio
La lavorabilità del bronzo è valutata molto positivamente. Il classico bronzo allo stagno raggiunge un indice di lavorabilità pari al 100%, mentre l’acciaio inossidabile solitamente non supera il 45–50%. L’alluminio raggiunge indici simili al bronzo, tuttavia differisce per il meccanismo di formazione del truciolo e per una maggiore tendenza ad aderire all’utensile.
Il rame puro si posiziona molto più in basso. Il suo indice di lavorabilità è di circa il 20%, il che deriva dall’elevata duttilità e plasticità del materiale. Il rame plastico non si frantuma durante il taglio, ma si allunga, creando trucioli lunghi e difficili da evacuare. Il bronzo all’alluminio, a sua volta, contiene fasi dure che usurano gli utensili più rapidamente rispetto ad altre varietà di bronzo.
Tendenza delle leghe di rame ad aderire all’utensile
Uno dei problemi principali nella tornitura del rame è il fenomeno del tagliente di riporto (in inglese: built-up edge). Il metallo morbido e appiccicoso aderisce alla superficie di spoglia dell’utensile, il che peggiora la qualità della superficie e riduce la precisione dimensionale del pezzo. Il tagliente di riporto accelera anche l’usura dell’utensile, poiché al distacco porta via particelle di carburo.
Prevenire questo fenomeno richiede diverse azioni:
Metodi per limitare il tagliente di riporto:
- utilizzo di utensili affilati con un ampio angolo di spoglia (6–8°)
- aumento della velocità di taglio oltre i 200 m/min
- uso di fluido refrigerante-lubrificante ad alta lubrificazione
- controllo dell’avanzamento, affinché i trucioli siano sufficientemente spessi e dissipino il calore
L’impiego di velocità di taglio più elevate riduce la probabilità che il rame aderisca all’utensile. Un avanzamento maggiore rende i trucioli più spessi, permettendo loro di dissipare il calore dalla zona di taglio in modo più efficace, invece di accumularlo.
Differenze tra bronzo per cuscinetti e bronzo alluminio nella tornitura
Il bronzo per cuscinetti (ad esempio CuSn12) contiene stagno e piombo, che agiscono come un lubrificante interno. Questo materiale tollera bene la lavorazione a velocità moderate e non usura eccessivamente gli utensili. La tornitura CNC di componenti in bronzo per cuscinetti avviene in modo fluido e la rugosità superficiale ottenuta è bassa.
Il bronzo alluminio (ad esempio C954) è una storia completamente diversa. L’alluminio presente nella composizione indurisce gradualmente il materiale e introduce fasi dure di ossidi che riducono drasticamente la durata delle lame. Richiede utensili in metallo duro con una geometria specifica e l’uso costante di refrigerante durante l’intera lavorazione.
Di seguito sono riportate le differenze chiave tra queste due leghe:
| Proprietà | Bronzo per cuscinetti (CuSn) | Bronzo all’alluminio (CuAl) |
|---|---|---|
| Lavorabilità | Molto buona | Moderata |
| Usura degli utensili | Bassa | Elevata |
| Durezza (HB) | 60–80 | 140–200 |
| Applicazione tipica | Boccole, cuscinetti a strisciamento | Ingranaggi, eliche |
| Utensili consigliati | HSS o metallo duro | Esclusivamente metallo duro |
La scelta dell’utensile e dei parametri di taglio corretti dovrebbe sempre tenere conto dello specifico tipo di bronzo. Trattare tutte le leghe di rame allo stesso modo porta a errori dimensionali e all’usura prematura delle lame.
Conducibilità termica del rame e controllo della temperatura nella zona di taglio
Il rame ha una delle più alte conducibilità termiche tra i metalli strutturali. Si attesta intorno ai 385–400 W/(m·K), il che significa che il calore proveniente dalla zona di taglio viene rapidamente dissipato all’interno del materiale e del mandrino del pezzo in lavorazione. Questo fenomeno protegge la lama dal surriscaldamento, ma allo stesso tempo riscalda l’intero componente, il che può causare deformazioni termiche.
Durante la tornitura ad alta velocità, la temperatura nella zona di contatto aumenta, nonostante la buona conducibilità. Un raffreddamento efficace con liquido refrigerante è essenziale per mantenere la stabilità dimensionale del pezzo. Il bronzo alluminio genera più calore durante il taglio rispetto al bronzo per cuscinetti, poiché le fasi metalliche più dure oppongono maggiore resistenza all’utensile.
Quali parametri di taglio si utilizzano nella tornitura CNC di rame e bronzo?
I parametri di taglio corretti determinano la qualità della superficie, la precisione dimensionale e la durata degli utensili. La scelta della velocità, dell’avanzamento e della profondità di taglio richiede di considerare il tipo di lega, il diametro del pezzo e il tipo di utensile.
Velocità di rotazione e avanzamento nella tornitura di leghe di rame
Nella tornitura di rame puro (C101/C110), la velocità di taglio consigliata è di 60–110 m/min per utensili in metallo duro. L’ottone e i bronzi allo stagno consentono velocità di 150–400 m/min. Velocità più elevate riducono l’accumulo sul tagliente e migliorano la qualità della superficie.
L’avanzamento deve essere scelto in modo che i trucioli siano sufficientemente spessi. Un avanzamento troppo ridotto causa attrito invece di taglio e accumula calore sulla lama. Per il rame, l’avanzamento tipico nella tornitura è di 0,05–0,15 mm/giro, mentre per il bronzo è di 0,05–0,25 mm/giro.
Parametri indicativi per la tornitura CNC di leghe di rame:
- Rame puro (C110): vc = 60–110 m/min, f = 0,05–0,10 mm/giro
- Bronzo allo stagno (CuSn): vc = 150–350 m/min, f = 0,05–0,20 mm/giro
- Bronzo alluminio (CuAl): vc = 100–200 m/min, f = 0,05–0,15 mm/giro
I valori indicativi servono come punto di partenza. Ogni nuovo tipo di lega richiede l’esecuzione di passaggi di prova e l’osservazione della forma del truciolo e dello stato della lama.
Profondità di taglio e suo impatto sulla precisione dimensionale del pezzo
La profondità di taglio influenza le forze di taglio e le deformazioni elastiche del sistema macchina-mandrino-pezzo. Nella tornitura di sgrossatura del rame si utilizzano profondità da 0,5 a 3 mm. Nella tornitura di finitura, la profondità viene ridotta a 0,1–0,5 mm per ottenere precisione dimensionale e una bassa rugosità.
Le leghe di rame sono relativamente morbide, quindi forze di taglio asimmetriche possono spingere i pezzi sottili fuori asse. La tornitura di elementi lunghi e sottili richiede l’uso di una lunetta o la riduzione della profondità di taglio. Un buon supporto del pezzo è la base per la ripetibilità dimensionale, specialmente con tolleranze inferiori a 0,02 mm.
Raffreddamento e lubrificazione durante la tornitura CNC del rame
Il raffreddamento con liquido refrigerante-lubrificante svolge due funzioni nella tornitura del rame. Innanzitutto, dissipa il calore dalla zona di taglio, prevenendo deformazioni termiche del pezzo. Inoltre, lubrifica il contatto utensile-materiale, il che limita l’accumulo sul tagliente.
Per la tornitura di rame e bronzo risultano efficaci le emulsioni olio-acqua e gli oli per la lavorazione di metalli non ferrosi con una buona lubrificazione. Durante la tornitura del bronzo alluminio si raccomanda un raffreddamento intensivo per tutta la durata della lavorazione, poiché il materiale genera più calore rispetto ad altri tipi di bronzo. La tornitura a secco è ammissibile esclusivamente per brevi serie di bronzo allo stagno e a basse velocità di taglio.
Quali utensili da taglio sono adatti per la tornitura di bronzo e rame?
La scelta dell’utensile è importante quanto i parametri di taglio. Una lama inadeguata si smussa rapidamente, lascia una superficie di scarsa qualità o provoca vibrazioni che compromettono le tolleranze dimensionali.
Utensili in metallo duro e acciaio rapido per la lavorazione del rame
Gli utensili in metallo duro rappresentano la prima scelta per la tornitura di bronzo alluminio e bronzo fosforoso. L’elevata durezza e la resistenza all’usura consentono di mantenere l’affilatura anche durante lunghe serie di lavorazione. I rivestimenti in TiAlN o TiN sulle placchette in metallo duro riducono ulteriormente l’attrito e limitano l’accumulo di materiale sul tagliente.
Gli utensili in acciaio rapido (HSS) sono adatti per la tornitura di leghe morbide di bronzo allo stagno e rame puro in piccole serie. Sono facili da affilare e più economici del metallo duro, tuttavia non resistono alle alte velocità di taglio. Con il bronzo alluminio, l’HSS si usura troppo rapidamente e non è consigliato per la produzione in serie.
Geometria del tagliente e qualità della superficie dopo la tornitura del bronzo
L’angolo di spoglia superiore dell’utensile ha un impatto diretto sulla qualità della superficie e sulle forze di taglio. Per il rame e i bronzi si raccomandano angoli di spoglia positivi compresi tra 6 e 8°. Tale geometria riduce le forze di taglio, limita l’accumulo sul tagliente e migliora l’evacuazione del truciolo.
Un raggio di punta affilato (0,4–0,8 mm) migliora la rugosità superficiale durante la tornitura di finitura. Un raggio di punta eccessivo aumenta le forze di taglio e può causare vibrazioni. Nella tornitura del bronzo alluminio è particolarmente importante l’affilatura del tagliente, poiché un utensile smussato innalza rapidamente la temperatura e danneggia la superficie del pezzo.
Una geometria del tagliente correttamente selezionata consente di ottenere una rugosità Ra inferiore a 1,6 µm già durante la tornitura di finitura, senza necessità di rettifica aggiuntiva. Il raggiungimento delle dimensioni tramite rettifica è dispendioso in termini di tempo e costi, pertanto è opportuno curare la scelta dell’utensile già nella fase di pianificazione del processo.
Durata degli utensili nelle lunghe serie di tornitura di leghe di rame
Nella produzione in serie, la durata degli utensili incide direttamente sui costi e sulla ripetibilità delle dimensioni. Il bronzo per cuscinetti è meno aggressivo sugli utensili e le placchette in metallo duro durano molto più a lungo rispetto alla tornitura dell’acciaio. Il bronzo alluminio, invece, usura i taglienti molto più rapidamente a causa delle proprietà abrasive degli ossidi di alluminio.
Fattori che prolungano la durata degli utensili:
- utilizzo di placchette in metallo duro con rivestimento anticorrosione
- controlli regolari dello stato del tagliente dopo un determinato numero di pezzi
- mantenimento di un raffreddamento e una lubrificazione costanti per tutta la durata della lavorazione
- evitare la tornitura con vibrazioni tramite un fissaggio adeguato del pezzo
Il programma di sostituzione delle placchette da taglio deve essere stabilito sulla base di serie di prova. Un controllo sistematico del tagliente previene la produzione di scarti, che possono apparire inaspettatamente dopo il superamento della durata utile dell’utensile.
Formazione del truciolo e sua evacuazione nella tornitura del rame
Il rame e le sue leghe formano costantemente trucioli lunghi e nastriformi che si avvolgono attorno al pezzo e all’utensile. Un truciolo di questo tipo è pericoloso per l’operatore e può danneggiare la superficie del pezzo. Il controllo del truciolo è uno degli aspetti più difficili della tornitura del rame puro.
I rompitruciolo integrati nella geometria degli inserti aiutano a spezzare il truciolo lungo in segmenti più corti. Anche l’avanzamento e la profondità di passata adeguati influenzano la forma del truciolo. Un truciolo elastico a spirale si evacua più facilmente di uno nastriforme, pertanto i parametri di taglio devono essere selezionati in modo da favorire la formazione di tale forma.
Suggerimento: Nella tornitura del rame puro per lunghe serie, è opportuno utilizzare inserti con rompitruciolo attivo e aumentare l’avanzamento verso il limite superiore dell’intervallo consigliato. Un truciolo più spesso dissipa il calore in modo più efficace e si avvolge meno frequentemente attorno al pezzo.
Lavorazione meccanica CNC di precisione presso CNC Partner
L’azienda CNC Partner nasce dalla combinazione di un’esperienza pluriennale nella lavorazione dei metalli con un approccio moderno alla tecnologia CNC. Realizza ordini sia per singoli pezzi prototipali che per serie che comprendono migliaia di unità. La consegna rapida all’interno dell’Unione Europea spinge aziende di diversi paesi a instaurare una collaborazione duratura.
Ogni commessa viene sottoposta a un rigoroso controllo di qualità prima della spedizione. L’azienda ha ricevuto un premio nella categoria innovazione al Forum Internazionale del Gas, il che conferma l’alto livello dei progetti realizzati. Le opinioni dei clienti di CNC Partner su Google testimoniano una costante attenzione alla puntualità e alla precisione di esecuzione.
Gamma di servizi di lavorazione meccanica
Un’ampia gamma di lavorazioni meccaniche CNC professionali consente di realizzare anche progetti molto complessi in un unico centro. L’azienda dispone di macchinari moderni che permettono di lavorare metalli con una durezza fino a 64 HRC.
Servizi disponibili nell’offerta:
- Tornitura CNC – lavorazione di precisione di elementi rotanti in metallo e plastica
- Fresatura CNC – forme e profili complessi mantenendo un’elevata precisione dimensionale
- Rettifica CNC – finitura superficiale con rugosità fino a Ra 0,63
- Elettroerosione a filo WEDM – taglio di precisione di forme non ottenibili con metodi convenzionali
La combinazione di questi metodi in un unico stabilimento riduce i tempi di realizzazione e semplifica la logistica per il cliente. La valutazione di ogni ordine avviene entro 2-48 ore, mentre i tempi di realizzazione variano da 3 a 45 giorni, a seconda della complessità del progetto.
Servizi di lavorazione dei metalli CNC
Settori serviti e flessibilità di esecuzione
CNC Partner collabora con aziende manifatturiere, uffici di progettazione e officine di lavorazione dei metalli che necessitano di un subfornitore per la gestione di ordini in eccesso o specializzati. La flessibilità del processo e l’approccio individuale a ogni progetto consentono di soddisfare le esigenze di diversi settori, dall’automotive alle apparecchiature mediche e all’energia.
Informazioni dettagliate sulle condizioni di esecuzione degli ordini sono disponibili nella pagina del listino prezzi dei servizi di lavorazione CNC. Gli ordini e le consulenze tecniche vengono gestiti tramite un modulo di contatto CNC Partner dedicato, dove è possibile discutere le specifiche del dettaglio e ottenere un preventivo.
In quali settori vengono utilizzati gli elementi torniti in rame e bronzo?
Gli elementi torniti in rame e bronzo trovano impiego in molti settori industriali. Le loro proprietà uniche, la resistenza alla corrosione, il basso attrito e l’eccellente conducibilità elettrica li rendono insostituibili nelle applicazioni di precisione.
Boccole, cuscinetti a strisciamento e sedi tornite in bronzo
Il bronzo è da secoli il materiale d’elezione per la produzione di cuscinetti a strisciamento e boccole. Il lubrificante interno sotto forma di grafite o piombo riduce l’attrito tra le superfici a contatto. Le boccole tornite in bronzo per cuscinetti operano in ingranaggi, pompe, macchine agricole e dispositivi idraulici.
I cuscinetti a strisciamento in bronzo resistono a carichi e temperature elevate in contesti in cui i cuscinetti volventi fallirebbero. Il bronzo fosforoso viene utilizzato dove è richiesta resistenza alla fatica, ad esempio negli alberi a camme dei motori a combustione interna. La tornitura CNC garantisce tolleranze di accoppiamento rigorose, essenziali per il corretto funzionamento del cuscinetto.
Le sedi e le bronzine del motore sono ulteriori applicazioni della tornitura del bronzo. La precisione dimensionale nell’ordine dei micrometri determina i giochi e la durata dell’intero sistema. Officine di lavorazione come CNC Partner realizzano questo tipo di componenti nell’ambito di una produzione in serie completa, garantendo ripetibilità e un’elevata qualità superficiale.
Componenti elettrici e connettori torniti in rame privo di ossigeno
Il rame privo di ossigeno (OFC, designazione C10200) contiene oltre il 99,99% di rame ed è caratterizzato da un’eccezionale conducibilità elettrica, vicina al 102% IACS. I connettori elettrici, gli elettrodi e i morsetti torniti da questo materiale vengono utilizzati nell’elettronica di precisione, nelle apparecchiature mediche e nei sistemi a vuoto.
L’assenza di ossigeno nel rame privo di ossigeno previene la formazione di ossidi interni che ridurrebbero la conducibilità e la resistenza meccanica. Pertanto, i connettori torniti da questo materiale sono ideali in ambienti con requisiti elevati in termini di affidabilità elettrica.
Applicazioni di connettori e componenti elettrici torniti in rame:
- elettrodi per saldatura ed elettrodi per lavorazioni a elettroerosione
- connettori coassiali e prese per apparecchiature di misurazione
- morsetti per cavi in quadri elettrici ad alta tensione
- elementi di sottogruppi in acceleratori di particelle e apparecchiature di laboratorio
La tornitura CNC del rame privo di ossigeno richiede particolare attenzione alla pulizia della superficie. Eventuali contaminazioni da utensili o tracce di olio possono ridurre la conducibilità del contatto elettrico. Per questo motivo, i componenti elettrici vengono spesso sottoposti a lavaggio e controllo della conducibilità al termine della lavorazione.
Suggerimento: Durante la tornitura del rame privo di ossigeno per scopi elettronici, è consigliabile utilizzare inserti di taglio nuovi e puliti e fluidi refrigeranti-lubrificanti neutri, per evitare la contaminazione della superficie di contatto.
FAQ: Domande frequenti
La tornitura CNC del rame differisce dalla tornitura dell’acciaio?
La tornitura CNC del rame differisce significativamente dalla lavorazione dell’acciaio. Il rame è molto più plastico e duttile, motivo per cui durante il taglio crea trucioli lunghi e nastriformi invece di trucioli corti e fragili. L’elevata duttilità favorisce anche la formazione di tagliente di riporto, che riduce la qualità della superficie e accorcia la vita utile degli utensili. L’acciaio, d’altra parte, richiede velocità di taglio inferiori, mentre il rame può essere tornito a velocità molto più elevate, anche superiori a 200 m/min utilizzando utensili in metallo duro.
Nella tornitura del rame è necessario utilizzare utensili con una geometria del tagliente adeguata. Un ampio angolo di spoglia superiore positivo e un tagliente affilato riducono i problemi legati al tagliente di riporto e migliorano il controllo del truciolo. L’acciaio reagisce in modo diverso a tali accorgimenti, mentre il rame risponde in modo molto evidente.
Quale lega di bronzo è la più facile da lavorare tramite tornitura CNC?
Tra le leghe di bronzo disponibili, il bronzo allo stagno e il bronzo al piombo hanno i punteggi di lavorabilità più elevati, raggiungendo il 100% secondo gli indicatori di lavorazione standard. Il piombo nella composizione della lega agisce come un lubrificante interno, riduce l’attrito tra l’utensile e il materiale e facilita la rottura del truciolo in segmenti corti.
Il bronzo all’alluminio (ad esempio il grado C954) è notevolmente più difficile da tornire. Contiene fasi dure di ossidi di alluminio che usurano rapidamente il tagliente e richiedono l’uso di utensili in metallo duro a velocità inferiori. Per la produzione in serie si consiglia di scegliere il bronzo per cuscinetti, se i requisiti dell’applicazione lo consentono, poiché il comportamento degli utensili risulta in tal caso più stabile e prevedibile.
Quali sono le principali sfide nella tornitura CNC del rame puro?
Il rame puro è uno dei metalli più difficili da lavorare per asportazione di truciolo, nonostante sia relativamente tenero. Il problema principale è rappresentato dalla sua eccezionale duttilità, che causa la formazione di trucioli lunghi e continui che si avvolgono attorno all’utensile e al pezzo. Tali trucioli sono pericolosi, ostacolano la dissipazione del calore e possono graffiare la superficie finita.
Un’altra sfida è il tagliente di riporto. Il rame, tenero e viscoso, aderisce alla superficie di spoglia dell’utensile, il che aumenta il raggio effettivo del tagliente e riduce la precisione dimensionale. Prevenire questi problemi richiede l’uso di utensili affilati con un ampio angolo di spoglia, velocità di taglio adeguate e un raffreddamento continuo con fluido lubrorefrigerante dotato di buona lubrificazione. Il controllo regolare dello stato del tagliente è inoltre obbligatorio.
Quali tolleranze dimensionali si possono raggiungere nella tornitura CNC del bronzo?
La tornitura CNC del bronzo consente di raggiungere tolleranze dimensionali molto strette. Nelle operazioni di finitura standard si ottengono tolleranze nell’intervallo di classe da IT7 a IT8, che corrispondono a scostamenti da pochi a una decina di micrometri a seconda del diametro del pezzo. I bronzi allo stagno e per cuscinetti sono particolarmente adatti a una lavorazione precisa, poiché non tendono a subire deformazioni elastiche o eccessive deformazioni termiche.
Sulla precisione finale influiscono: la scelta dell’utensile, la rigidità del sistema di bloccaggio, la stabilità termica della macchina e la profondità di passata durante la finitura. Nella tornitura di boccole per cuscinetti di precisione e sedi di accoppiamento, una precisione inferiore a 0,02 mm è raggiungibile regolarmente, a condizione che vengano impostati correttamente i parametri di lavorazione e che il pezzo venga raffreddato prima della misurazione di controllo.
Riepilogo
La tornitura CNC di leghe di rame e bronzo richiede di considerare le proprietà uniche di ogni materiale. La duttilità del rame puro, l’abrasività del bronzo all’alluminio e l’eccellente lavorabilità del bronzo per cuscinetti sono caratteristiche che determinano direttamente la scelta degli utensili, dei parametri di taglio e delle strategie di raffreddamento. Velocità di taglio corrette, controllo del truciolo e una geometria del tagliente adeguata si traducono in una qualità ripetibile e in una lunga durata degli utensili.
La lavorazione per asportazione di truciolo di rame e bronzo tramite metodo CNC fornisce componenti di precisione per l’elettrotecnica, l’idraulica, l’automotive e l’industria pesante. Boccole tornite, cuscinetti a strisciamento, connettori elettrici ed elettrodi sono elementi da cui dipende l’affidabilità di intere macchine e dispositivi. Comprendere le proprietà dei materiali e applicare sistematicamente soluzioni tecnologiche collaudate è la base di ogni produzione in serie di successo con questi metalli.
