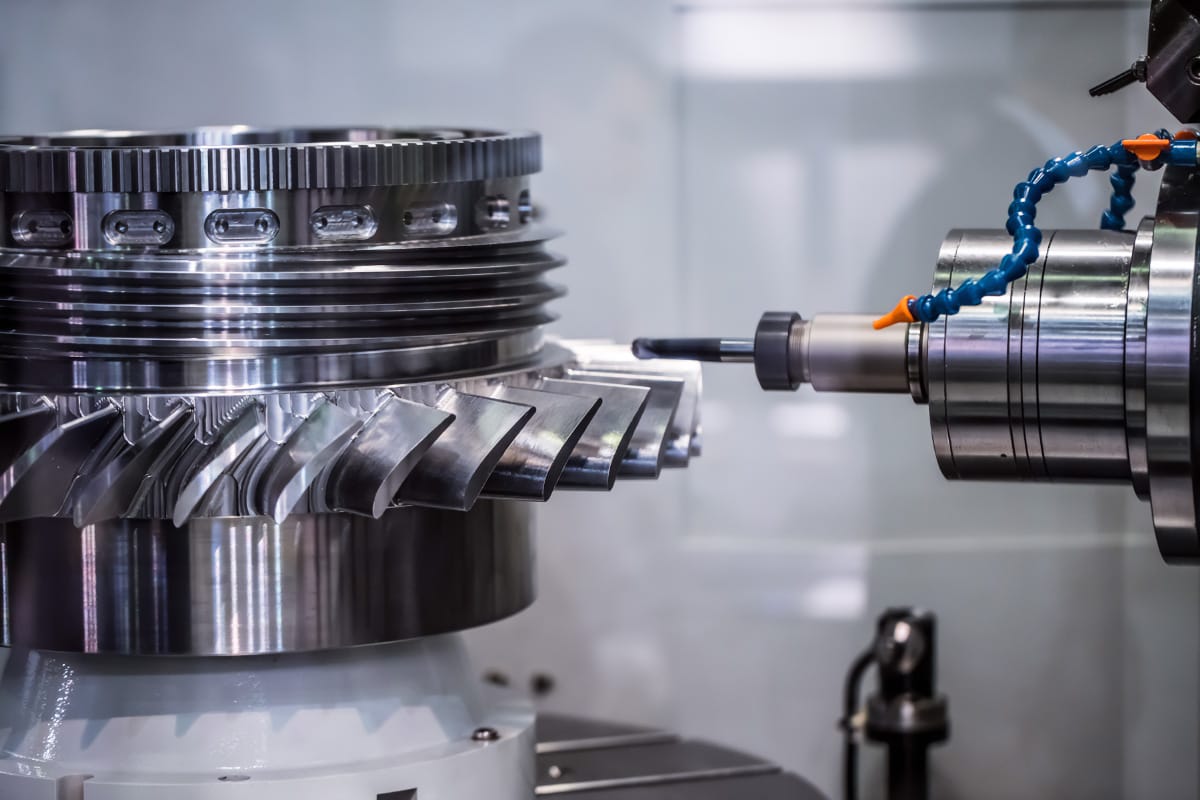

Ogni nuovo prodotto metallico passa attraverso la fase di prototipo prima di raggiungere la linea di produzione. La prototipazione di parti metalliche è un processo che consente di verificare se il progetto funziona come previsto dagli ingegneri. Gli errori rilevati in questa fase costano molto meno rispetto agli errori nella produzione di massa.
Tra i metodi di produzione di prototipi disponibili, la lavorazione CNC occupa costantemente il primo posto nell’officina ingegneristica. Le macchine a controllo numerico consentono di ottenere una parte metallica completa con proprietà identiche al prodotto finale. Nessun’altra tecnica combina in modo così efficace precisione, ripetibilità e libertà di scelta del materiale.
L’articolo seguente spiega perché il processo di creazione di prototipi metallici inizia quasi sempre con la lavorazione CNC, quando vale la pena ricorrere a metodi complementari e come si svolge l’intero ciclo dal progetto alla parte finita.
Cos’è la prototipazione di parti metalliche e perché è importante
La prototipazione è la fase tra il progetto e la produzione. Una parte fisica consente di verificare la forma, l’adattamento e la funzione del prodotto in condizioni reali. Senza un prototipo, ogni decisione di progettazione rimane solo una teoria sullo schermo del computer.
I metalli sono il materiale prototipale di prima scelta nei settori che richiedono elevata resistenza meccanica, resistenza alla temperatura o tolleranze precise. Ciò riguarda l’industria aerospaziale, automobilistica, medica ed energetica.
Il ruolo del prototipo nel processo di progettazione del prodotto
Il prototipo funge da test fisico del concetto. Gli ingegneri lo assemblano con altri sottocomponenti, lo sottopongono a carichi e verificano che la geometria sia corretta. Ogni discrepanza diventa visibile prima dell’avvio di costose attrezzature di produzione.
Il processo di progettazione raramente si conclude con la prima versione. La maggior parte dei prodotti industriali passa da due a cinque iterazioni di prototipo prima che il progetto venga approvato per la produzione. La rapida produzione di versioni successive riduce il tempo totale di immissione del prodotto sul mercato.
Il prototipo metallico svolge anche un ruolo documentale. La parte fisica costituisce un punto di riferimento per il reparto di controllo qualità e i fornitori di componenti. Un modello eseguito con precisione riduce il rischio di errori di comunicazione nell’intera catena di approvvigionamento.
Requisiti materiali e dimensionali nei prototipi metallici
Il prototipo metallico deve riprodurre il più fedelmente possibile le proprietà del materiale del prodotto finale. Acciaio, alluminio, titanio o ottone differiscono per rigidità, peso e comportamento sotto carico. La sostituzione del metallo appropriato con plastica o un sostituto morbido falsifica i risultati dei test.
I requisiti dimensionali dei prototipi sono solitamente gli stessi della produzione di massa. Le tolleranze di accoppiamento, la rugosità superficiale e l’accuratezza della forma devono corrispondere alla documentazione tecnica. Le deviazioni nella fase di prototipo portano a conclusioni errate durante i test funzionali.
I più comuni errori di progettazione rilevati nella fase di prototipo
Il prototipo rivela errori che non sono visibili nella documentazione CAD.
I più comuni guasti rilevati durante il test della parte fisica sono:
- dimensioni errate dei fori di montaggio e lievi scostamenti di posizione
- pareti troppo sottili che si deformano sotto carico
- accoppiamenti errati di guide, perni e boccole
- raggi di raccordo insufficienti che causano concentrazione di tensioni
- conflitti geometrici che impediscono il montaggio dei sottogruppi
Ciascuno degli errori elencati può essere corretto nel software CAD in poche ore. La correzione dello stesso difetto dopo l’avvio dello stampo a iniezione o della matrice di fucinatura richiede settimane e assorbe ingenti risorse. L’individuazione precoce del problema ha quindi un enorme valore per l’intero progetto.
Parte degli errori deriva dalle semplificazioni utilizzate durante la modellazione tridimensionale. Gli ingegneri a volte trascurano i giochi di montaggio o non tengono conto delle deformazioni di saldatura. Un prototipo fisico confronta il progetto con la realtà.
Lavorazione CNC come punto di partenza per prototipi metallici
La lavorazione CNC domina nella prototipazione per diversi motivi specifici. Le macchine a controllo numerico lavorano direttamente su metalli di alta qualità e la loro programmazione richiede solo un file CAD o CAM. Non è necessario creare stampi, matrici o alcun attrezzaggio aggiuntivo.
Il tempo di realizzazione del primo prototipo con metodo CNC varia da uno a diversi giorni lavorativi, a seconda della complessità della geometria. A confronto, i metodi di fusione tradizionali richiedono settimane di preparazione. Questa differenza determina il ritmo dell’intero processo di progettazione.
Precisione dimensionale e tolleranze ristrette nella lavorazione CNC
La lavorazione di metalli CNC standard raggiunge tolleranze dimensionali nell’ordine di ±0,127 mm, mentre centri di lavorazione avanzati ottengono tolleranze di circa ±0,01 mm. Valori simili non sono raggiungibili con la stampa 3D di metalli né con la fusione in sabbia in fase di prototipazione.
L’elevata ripetibilità è importante quanto la precisione stessa. Esemplari successivi realizzati sulla stessa macchina utensile secondo gli stessi programmi hanno dimensioni identiche. Ciò consente di confrontare i risultati dei test tra diverse versioni del prototipo.
Le macchine CNC lavorano in più assi contemporaneamente, consentendo la lavorazione di superfici complesse senza cambiare il fissaggio. Un minor numero di operazioni si traduce in una minore accumulazione di errori dimensionali.
Compatibilità del materiale del prototipo con il materiale di produzione
La lavorazione CNC elabora tutti i metalli utilizzati nella produzione di serie: alluminio, acciaio al carbonio, acciaio inossidabile, titanio, ottone e rame. Un prototipo realizzato con la lega corretta ha densità, modulo di elasticità e conducibilità termica identici al prodotto finale.
La compatibilità dei materiali elimina il rischio di errori di estrapolazione. Se un test di resistenza è stato eseguito su un prototipo in alluminio, i risultati si riferiscono esclusivamente all’alluminio. La sostituzione del materiale in fase di produzione di serie richiede nuove ricerche e certificazioni, il che allunga notevolmente il progetto.
Velocità di realizzazione dal modello CAD alla parte finita
Il passaggio da un file CAD a un prototipo finito richiede una quantità minima di tempo nella lavorazione CNC. Il programmatore prepara le traiettorie degli utensili nel software CAM e la macchina inizia a lavorare quasi immediatamente. La sequenza dei passaggi è breve e chiara:
Fasi di realizzazione del prototipo CNC
- Verifica del modello CAD in termini di producibilità
- Selezione del materiale e del formato del semilavorato
- Programmazione delle traiettorie utensile nel sistema CAM
- Fissaggio del materiale sul piano macchina
- Lavorazione di sgrossatura e finitura
- Misurazione di controllo e valutazione della conformità alla documentazione
Ciascuno di questi passaggi richiede ore, non settimane. Per geometrie semplici, l’intero ciclo si completa anche in un solo giorno lavorativo. Un tempo di realizzazione così breve consente di eseguire diverse iterazioni del prototipo nel corso di una settimana.
Fresatura CNC e tornitura CNC nella creazione di geometrie complesse
La fresatura CNC viene utilizzata per la produzione di componenti con superfici piane e spaziali, tasche, nervature e fori. I centri di fresatura multi-asse lavorano forme complesse senza la necessità di riposizionare più volte il pezzo. Questo vale per alloggiamenti, staffe, blocchi valvole e parti simili.
La tornitura CNC è il metodo di scelta per parti con simmetria rotazionale. Alberi, boccole, flange e sedi cuscinetto vengono realizzati tramite tornitura, anziché fresatura, il che riduce i tempi di lavorazione e migliora la qualità della superficie. I moderni centri di tornitura-fresatura combinano entrambe le operazioni in un unico fissaggio.
L’uso congiunto di entrambi i metodi elimina la necessità di trasferire il pezzo tra le macchine. Un prototipo di un meccanismo complesso, che combina elementi torniti e fresati, viene realizzato su una singola macchina in un unico ciclo.
Quando la lavorazione CNC non è sufficiente e quali metodi la integrano
La lavorazione CNC gestisce la stragrande maggioranza delle geometrie riscontrate nei prototipi metallici. Esistono tuttavia casi in cui la lavorazione per asportazione di truciolo convenzionale incontra limitazioni fisiche. Fessure strette, raggi d’angolo molto piccoli o requisiti di rugosità superficiale inferiori a Ra 0,2 μm spesso richiedono l’uso di metodi complementari.
Elettroerosione a filo WEDM per componenti con fessure molto strette
L’elettroerosione a filo WEDM rimuove materiale tramite scariche elettriche tra il filo elettrodo e il metallo lavorato. Il filo ha un diametro da 0,02 a 0,5 mm, il che consente di tagliare fessure e contorni con una larghezza non raggiungibile dalle fresatrici tradizionali.
Questo metodo non genera forze di taglio, quindi non deforma pareti sottili o elementi delicati. La precisione della lavorazione WEDM è compresa tra ±0,02 e ±0,001 mm. La rugosità superficiale dopo passaggi multipli è paragonabile ai risultati della rettifica di finitura.
L’elettroerosione a filo è particolarmente efficace nel taglio di punzoni, matrici, ingranaggi a modulo piccolo e componenti in materiali difficili da lavorare, come leghe di nichel o carburi sinterizzati. La durezza del materiale non influisce sulle capacità del metodo, a condizione che il materiale sia conduttore di elettricità.
La rettifica CNC per ottenere la massima qualità superficiale
La rettifica CNC viene utilizzata quando i requisiti di rugosità e tolleranza dimensionale superano le capacità della fresatura o della tornitura di finitura. Le rettificatrici CNC raggiungono una rugosità Ra inferiore a 0,4 μm e tolleranze di forma nell’ordine dei micrometri. Questo si applica alle superfici di tenuta, alle guide e alle sedi di cuscinetti di precisione.
La rettifica rimuove quantità di materiale molto piccole, pertanto è sempre preceduta dalla lavorazione meccanica. La sequenza fresatura o tornitura, seguita dalla rettifica, consente di ottenere tutti i parametri geometrici richiesti dalla documentazione. La rimozione delle tensioni di tempra prima della rettifica è necessaria per evitare deformazioni termiche dei pezzi.
Confronto tra i metodi di lavorazione per i requisiti dei prototipi
La scelta del metodo dipende dalla geometria, dalla precisione richiesta e dal tipo di materiale. La tabella seguente confronta i parametri dei tre metodi principali utilizzati per i prototipi metallici.
| Caratteristica | Fresatura e tornitura CNC | Elettroerosione a filo WEDM | Rettifica CNC |
|---|---|---|---|
| Tolleranza dimensionale tipica | ±0,05–0,127 mm | ±0,001–0,02 mm | ±0,001–0,005 mm |
| Larghezza minima della fessura | ~0,5 mm | ~0,03 mm | non applicabile |
| Rugosità Ra | 0,4–3,2 μm | 0,4–1,6 μm | 0,05–0,4 μm |
| Materiali difficili da lavorare | limitato | sì (metalli conduttivi) | sì |
| Tempo di preparazione | breve | medio | breve |
La comparazione mostra che i metodi si completano a vicenda. La maggior parte dei prototipi metallici viene prodotta principalmente tramite fresatura o tornitura CNC, mentre l’elettroerosione e la rettifica vengono utilizzate laddove la lavorazione convenzionale non soddisfa i requisiti tecnici.
Suggerimento: Prima di ordinare un prototipo, controllare la documentazione per tolleranze inferiori a ±0,02 mm e fessure più strette di 0,5 mm. Tali elementi richiedono il completamento della lavorazione CNC con WEDM o rettifica CNC, il che dovrebbe essere preso in considerazione nella fase di pianificazione tecnologica.
Lavorazione di precisione di metalli CNC dal prototipo alla produzione di serie in CNC Partner
L’azienda CNC Partner è nata dalla fusione di due entità specializzate: FPH Rybacki, con quasi trent’anni di esperienza nella lavorazione per asportazione di truciolo, e KamTechnologia, focalizzata sull’ottimizzazione dei processi di tornitura e fresatura. Il risultato di questa fusione è uno stabilimento produttivo con un moderno parco macchine e un’ampia gamma di servizi di lavorazione dei metalli.
L’azienda serve clienti dalla Polonia e da molti paesi europei, tra cui Francia, Germania, Danimarca, Svizzera e Belgio. Realizza sia prototipi di singoli componenti che produzioni di serie nell’ordine di migliaia di pezzi. La quotazione dell’ordine avviene entro due o quarantotto ore, e i tempi di realizzazione variano da tre a quarantacinque giorni lavorativi.
Servizi di lavorazione dei metalli in CNC Partner
CNC Partner offre quattro servizi principali che si completano a vicenda e coprono l’intera gamma di esigenze tecnologiche nella creazione di prototipi e parti di serie:
Servizi di lavorazione metalli CNC:
- Frezatura CNC – obróbka precyzyjna elementów płaskich i przestrzennych, kształtów złożonych, kieszeni i otworów, z toleranze che raggiungono pochi micrometri; i centri di fresatura gestiscono campi di lavoro fino a 1700 × 900 × 800 mm
- Tornitura CNC – lavorazione di elementi con simmetria rotazionale, come alberi, boccole, flange e sedi cuscinetto; disponibile lavorazione di acciai con durezza fino a 54 HRC
- Molatura CNC – metodo di lavorazione di finitura che garantisce una rugosità superficiale Ra inferiore a 0,4 μm e tolleranze dimensionali strette; utilizzata per elementi di tenuta, guide e stampi
- Elettroerosione a filo WEDM – taglio elettroerosivo con tolleranza fino a 1 μm, in grado di lavorare acciai per utensili con durezza fino a 64 HRC e ottenere spigoli interni vivi non raggiungibili con le frese
Ciascuno dei metodi elencati può essere utilizzato singolarmente o combinato in un unico ordine. La fresatura e la tornitura costituiscono solitamente la fase principale, mentre la molatura CNC e l’elettroerosione a filo WEDM completano la lavorazione dove i requisiti di precisione o geometria superano le capacità della lavorazione per asportazione di truciolo classica.
Servizi di lavorazione dei metalli CNC
Qualità confermata dai clienti
CNC Partner ha ottenuto una valutazione di 5,0 nelle recensioni dei clienti sulla piattaforma Google. I committenti apprezzano la puntualità nella realizzazione, l’approccio individuale a ogni ordine e il controllo qualità costante degli elementi finiti. L’azienda costruisce relazioni a lungo termine con i clienti, offrendo supporto in tutte le fasi di realizzazione, dalla preventivazione, alla lavorazione, fino alla consegna.
Va sottolineato che CNC Partner ha ricevuto un premio nella categoria innovazione durante il Forum Internazionale del Gas a Varsavia nel 2006. L’azienda detiene brevetti per prodotti selezionati, a conferma delle sue competenze tecniche e della capacità di realizzare progetti non standard.
Per la realizzazione di prototipi metallici o per ordini di produzione in serie, vi invitiamo a contattare CNC Partner. Sul sito dell’azienda è disponibile un modulo di preventivo, dove è possibile verificare le condizioni di realizzazione e fissare una consulenza tecnica con il team di specialisti.
Come si svolge il processo di creazione di un prototipo metallico con metodo CNC
La produzione di un prototipo metallico con metodo CNC è una sequenza di operazioni strettamente correlate. Ogni fase influisce sulla qualità e sull’accuratezza della parte finale. L’omissione o la semplificazione di uno qualsiasi dei passaggi aumenta il rischio di errori dimensionali.
Preparazione della documentazione tecnica e del modello digitale
Il punto di partenza è un modello 3D in formato CAD, integrato da un disegno tecnico con tolleranze e requisiti di rugosità. Il modello deve essere geometricamente completo e privo di errori topologici, come superfici aperte o solidi sovrapposti.
Il programmatore CNC analizza il modello dal punto di vista della tecnologia di lavorazione. Verifica se tutte le superfici sono accessibili agli utensili, quali sono i raggi minimi degli spigoli nel progetto e quali aree richiedono lavorazioni multi-asse. L’identificazione precoce delle difficoltà tecnologiche previene problemi durante la lavorazione effettiva.
Il modello CAD viene quindi convertito in formato CAM. Il software genera le traiettorie utensile e le traduce in codice di controllo per la macchina. La qualità del programma CAM influisce direttamente sul tempo di lavorazione e sullo stato della superficie del pezzo finito.
Selezione degli utensili, dei parametri di taglio e delle strategie di lavorazione
La scelta degli utensili dipende dal metallo da lavorare, dalla rugosità desiderata e dalla geometria del pezzo. Per l’alluminio si utilizzano frese con un elevato numero di taglienti e alte velocità di taglio. L’acciaio inossidabile richiede utensili con rivestimenti anti-usura e parametri di avanzamento più conservativi.
I parametri di taglio influenzano la precisione dimensionale, la rugosità e la durata degli utensili. La sgrossatura lavora con grandi profondità di taglio e avanzamenti rapidi per rimuovere velocemente il materiale in eccesso. La finitura utilizza piccole profondità e avanzamenti più lenti per ottenere la precisione e la levigatezza richieste.
Le strategie multi-asse consentono di mantenere un angolo di attacco costante dell’utensile su superfici complesse. Un angolo costante si traduce in una rugosità uniforme e in un minore usura del tagliente. I prototipi con forme spaziali complesse richiedono centri a cinque assi con interpolazione completa.
Controllo qualità e validazione del prototipo finito
Al termine della lavorazione, ogni pezzo viene sottoposto a misurazione di controllo. Le macchine di misura a coordinate (CMM) verificano dimensioni, forma e posizione di tutte le caratteristiche geometriche importanti. I risultati vengono confrontati con le tolleranze del disegno tecnico.
Il controllo comprende anche la valutazione della qualità superficiale. Un profilometro misura la rugosità Ra e la confronta con i requisiti della documentazione. Le superfici di tenuta e gli accoppiamenti dei cuscinetti richiedono particolare attenzione, poiché il loro stato influisce direttamente sul funzionamento del prodotto finito.
La validazione del prototipo è una fase formale di approvazione. Gli ingegneri assemblano il pezzo con altri sottogruppi, eseguono test funzionali e confrontano i risultati con le specifiche di progetto. Eventuali correzioni riportano alla fase del modello CAD, e il ciclo si ripete fino al raggiungimento della piena conformità.
Suggerimento: Già durante la preparazione del modello CAD, è opportuno considerare i punti di base per la misurazione CMM. Punti di riferimento ben pianificati riducono il tempo di misurazione di controllo e aumentano la ripetibilità dei risultati tra le iterazioni successive del prototipo.
FAQ: Domande frequenti
Perché la prototipazione di parti metalliche inizia con la lavorazione CNC e non con la stampa 3D?
La lavorazione di metalli CNC consente di realizzare un prototipo con il materiale di produzione corretto, che sia acciaio, alluminio o titanio. La stampa 3D in metalli richiede attrezzature specializzate, una lunga preparazione e fornisce proprietà meccaniche diverse rispetto al metallo lavorato per asportazione di truciolo.
Un prototipo CNC si comporta in modo identico alla futura parte di serie sotto carico, ad alte temperature e in condizioni di fatica del materiale. Pertanto, i test funzionali eseguiti su un prototipo CNC sono affidabili e si traducono direttamente nelle decisioni di progettazione.
Quale precisione dimensionale si può ottenere con la lavorazione CNC di prototipi metallici?
La lavorazione CNC standard raggiunge tolleranze nell’ordine di ±0,05 a ±0,127 mm in normali condizioni di produzione. Centri di lavoro avanzati con interpolazione multi-asse completa scendono a ±0,01 mm su superfici selezionate.
Tale elevata precisione è fondamentale per i prototipi, dove gli accoppiamenti di cuscinetti, boccole e guarnizioni devono corrispondere al disegno tecnico. Ogni discrepanza porta a conclusioni errate durante i test di montaggio e funzionali.
Quali metalli sono adatti alla prototipazione con metodo CNC?
La lavorazione CNC lavora alluminio, acciaio al carbonio, acciaio inossidabile, titanio, ottone, rame e leghe di nichel. Ciascuno di questi materiali ha proprietà meccaniche diverse e richiede la scelta di parametri di taglio appropriati e utensili con rivestimenti specifici.
L’alluminio è la scelta più comune per i primi prototipi grazie ai brevi tempi di lavorazione e alla facilità di lavorazione. L’acciaio inossidabile e il titanio vengono utilizzati dove sono richieste elevata resistenza o resistenza alla corrosione. La scelta del materiale dovrebbe corrispondere fin dall’inizio al materiale pianificato per la produzione di serie, poiché la sostituzione del metallo in una fase successiva richiede la ripetizione dei test e delle certificazioni.
Quanto tempo ci vuole per realizzare un prototipo metallico con metodo CNC?
Il tempo di realizzazione dipende dalla complessità della geometria, dal numero di operazioni e dal materiale scelto. Elementi semplici in alluminio vengono realizzati entro uno o tre giorni lavorativi dall’approvazione del modello CAD.
Parti che richiedono lavorazione a cinque assi, rettifica aggiuntiva o elettroerosione a filo WEDM possono richiedere una settimana o più. Nella pianificazione della tempistica del progetto, è opportuno considerare il tempo per la misurazione di controllo e le eventuali correzioni dimensionali dopo il primo pezzo. La rapida iterazione dei prototipi CNC riduce il tempo totale di immissione del prodotto sul mercato.
Quando si utilizza l’elettroerosione a filo WEDM invece della fresatura CNC nella prototipazione metallica?
L’elettroerosione a filo WEDM è indispensabile quando la geometria della parte contiene fessure più strette di circa 0,5 mm o contorni con raggi di raccordo molto piccoli non accessibili alle frese. Il metodo rimuove materiale tramite scariche elettriche, quindi la durezza del metallo non limita le possibilità di lavorazione.
La WEDM non genera forze di taglio, eliminando il rischio di deformazione di pareti sottili o componenti delicati. L’accuratezza di questo metodo raggiunge ±0,001 mm, e la rugosità superficiale dopo molteplici passaggi è paragonabile ai risultati della rettifica. Il metodo viene utilizzato per punzoni, matrici e ingranaggi a modulo piccolo.
Come avviene il controllo qualità del prototipo metallico finito dopo la lavorazione CNC?
Al termine della lavorazione, ogni pezzo viene sottoposto a misurazione su una macchina di misura a coordinate, chiamata CMM. Il dispositivo verifica dimensioni, forma e posizione di tutte le caratteristiche geometriche importanti, confrontando i risultati con le tolleranze del disegno tecnico.
Il controllo include anche la valutazione della rugosità superficiale con un profilometro. Particolare attenzione viene dedicata alle superfici di tenuta e agli accoppiamenti dei cuscinetti. Dopo un esito positivo della misurazione, il prototipo viene sottoposto a test di montaggio e funzionali, e le eventuali correzioni tornano alla fase del modello CAD. Un risultato di controllo ben documentato costituisce un punto di riferimento per le iterazioni successive.
Riepilogo
La prototipazione di parti metalliche con metodo CNC combina tempi di realizzazione brevi, piena conformità dei materiali e precisione dimensionale non disponibili con altri metodi di produzione rapida. La sequenza dal modello CAD alla parte fisica dura da poche ore a qualche giorno, consentendo rapide iterazioni progettuali. Metodi complementari, come l’elettroerosione a filo WEDM e la rettifica CNC, ampliano le capacità tecnologiche laddove la lavorazione convenzionale incontra limitazioni.
Un solido prototipo metallico è un investimento che si ripaga in termini di minori costi di modifica nelle fasi successive. Gli errori rilevati prima dell’avvio della produzione di serie non comportano costose modifiche agli utensili o interruzioni. Pertanto, la lavorazione CNC rimane la prima e più frequente scelta degli ingegneri nella creazione di prototipi metallici di prodotti industriali.
