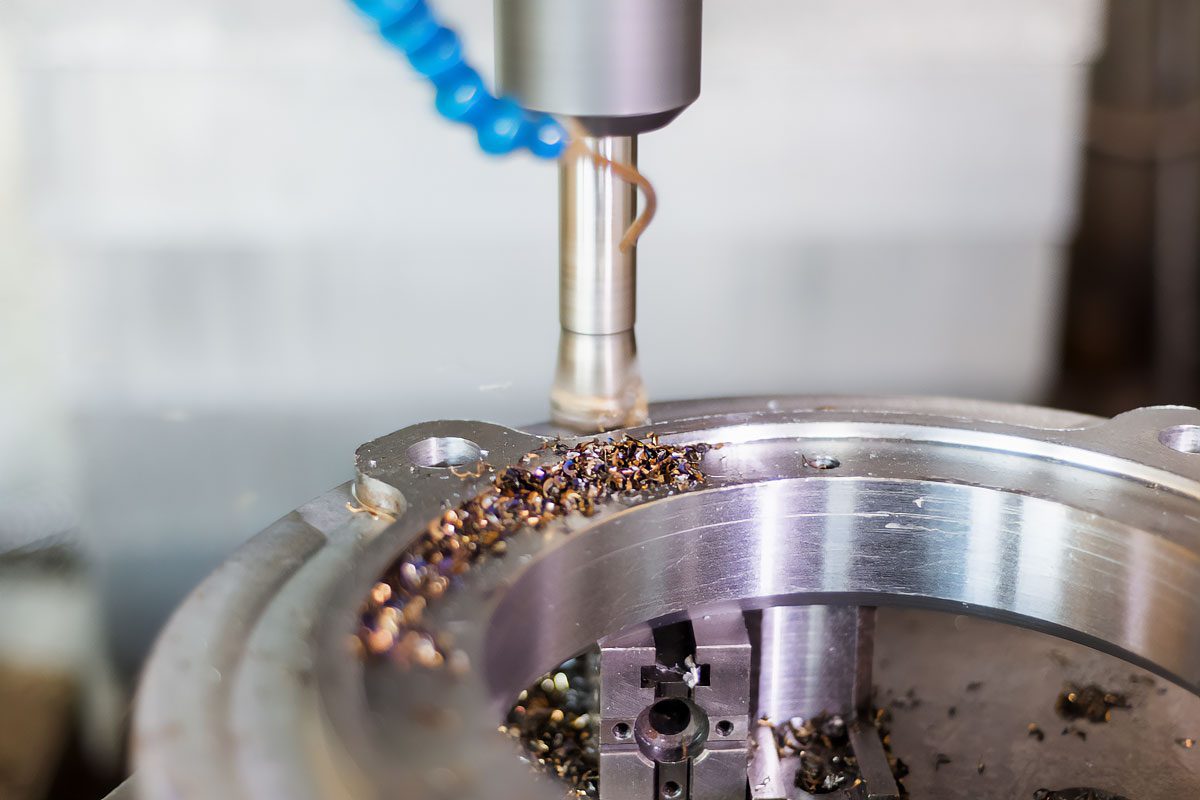

In cosa consiste il processo di fresatura CNC

Fresatura CNC è un metodo avanzato di lavorazione dei materiali che utilizza macchine a controllo numerico computerizzato per modellare con precisione i componenti. Il processo consiste nella rimozione del materiale tramite uno strumento rotante da taglio, ovvero la fresa. A differenza dei metodi tradizionali, in cui la macchina è controllata dall’operatore, la fresatura CNC garantisce un controllo completamente computerizzato.

Il processo inizia con la creazione di un modello digitale 3D della parte utilizzando software CAD. Il modello viene quindi trasformato in codice macchina contenente le istruzioni per la fresatrice CNC. La macchina, interpretando questi dati, esegue movimenti precisi modellando il materiale secondo il disegno programmato.

La fresatura CNC permette di realizzare forme complesse con alta precisione, raggiungendo spesso tolleranze dell’ordine dei micrometri. La tecnologia trova applicazione in molti settori, come l’automotive, l’aeronautica, la medicina e la produzione di stampi per lo stampaggio a iniezione. Precisione, ripetibilità e automazione della produzione rendono la fresatura CNC uno strumento chiave nella lavorazione moderna. Consente di produrre componenti di alta qualità in modo efficiente ed economico.

Fasi della lavorazione del materiale con tecnologia CNC

Il processo di fresatura CNC si compone di diverse fasi fondamentali per ottenere un prodotto di alta qualità. Ogni fase richiede precisione e cura per raggiungere risultati ottimali.

Preparazione del progetto

Il primo passo è sviluppare un modello CAD tridimensionale del dettaglio. Il modello deve essere accurato, considerando tutti i requisiti geometrici. Sulla sua base viene generato il programma CNC contenente istruzioni dettagliate per la macchina.

Preparazione del materiale

La scelta del materiale appropriato è fondamentale. Bisogna considerare le proprietà meccaniche, la facilità di lavorazione e i costi. Prima dell’inizio della lavorazione il materiale viene spesso pre-lavorato per ottenere dimensioni e forma approssimative.

Impostazione della macchina

Questa fase comprende il montaggio degli utensili da taglio, la definizione dei punti zero della macchina e la configurazione dei parametri quali velocità di rotazione del mandrino e avanzamento.

Ancoraggio del pezzo da lavorare

L’ancoraggio stabile del dettaglio sul tavolo di lavoro è cruciale per la precisione della lavorazione. Si utilizzano diverse tecniche di fissaggio a seconda delle dimensioni e della forma dell’elemento.

Processo di lavorazione

L’effettiva lavorazione CNC si suddivide in tre fasi:

• Lavorazione grezza – rimozione della maggior parte del materiale in eccesso.
• Lavorazione semifinita – avvicinamento alla forma finale.
• Lavorazione finita – raggiungimento delle dimensioni finali e della qualità superficiale.

Controllo qualità

Dopo il completamento della lavorazione il dettaglio viene sottoposto a un accurato controllo dimensionale e qualitativo. Si utilizzano strumenti di misura moderni come macchine a coordinate o scanner 3D.

Finitura

L’ultima fase comprende operazioni aggiuntive, come sbavatura, lucidatura o trattamento termico, a seconda delle esigenze del prodotto finale.

Per ridurre le vibrazioni durante la lavorazione, che possono influire sulla qualità della superficie, si consiglia l’uso di smorzatori di vibrazioni nel mandrino porta utensili. Tale accorgimento migliora significativamente la qualità della finitura, soprattutto nella lavorazione di pareti sottili o con grandi sbalzi dell’utensile.

Tipi di utensili utilizzati nella fresatura CNC

La fresatura CNC utilizza un’ampia gamma di utensili, selezionati in base al tipo di lavorazione, al materiale e al risultato desiderato. La conoscenza dei diversi tipi di frese e dei loro impieghi aiuta a ottenere risultati ottimali.

Frese cilindrico-frontali

Utensili universali dalla forma cilindrica con taglienti sulla faccia e sul perimetro. Utilizzati per la lavorazione di superfici piane, scanalature e contorni.

• Frese in carburo sinterizzato – garantiscono alta durata e operano a elevate velocità.
• Frese in acciaio rapido (HSS) – soluzione economica per compiti meno impegnativi.

Frese sferiche

Utensili con estremità semisferica, ideali per la lavorazione di superfici tridimensionali, ad esempio stampi per iniezione e matrici.

Frese a disco

Utilizzate per tagliare scanalature profonde e fessure. Si distinguono per un grande diametro rispetto allo spessore.

Frese angolari

Permettono la lavorazione di superfici inclinate, utili nella produzione di ingranaggi e nella smussatura dei bordi.

Frese a gambo

I diametri più piccoli degli utensili consentono una lavorazione precisa di tasche profonde e fori.

Frese per filettature

Utensili specializzati per la realizzazione di filettature interne ed esterne.

Frese modulari

Impiego nella produzione di ingranaggi, con profilo adattato al modulo della ruota dentata.

Frese per lavorazioni ad alte prestazioni (HPC)

Caratterizzate da geometrie speciali e rivestimenti che permettono una fresatura molto rapida ed efficiente.

Microfrese

Utensili con diametri inferiori a 1 mm, utilizzati nella lavorazione di componenti miniaturizzati, ad esempio nell’elettronica.

Fattori che influenzano la scelta dell’utensile

La selezione dell’utensile dipende da:

• Tipo di materiale,
• Precisione richiesta e qualità della superficie,
• Efficacia del processo,
• Stabilità del sistema macchina-portautensile-pezzo.

Parametri chiave della lavorazione

Ciascun utensile richiede l’impostazione individuale dei parametri:

• Velocità di rotazione del mandrino,
• Avanzamento,
• Profondità e larghezza del taglio.

I frese con inserti intercambiabili rappresentano una soluzione che riduce costi e tempi morti della macchina. Consentono una rapida sostituzione delle lame usurate senza dover cambiare l’intero utensile.

Aree di applicazione della fresatura CNC in diversi settori industriali

La fresatura CNC è ampiamente utilizzata in molti settori industriali grazie alla precisione, flessibilità e automazione dei processi. Le principali aree applicative includono i seguenti settori:

Industria aeronautica

La fresatura CNC svolge un ruolo fondamentale nella produzione di componenti che soddisfano elevati requisiti di sicurezza e prestazioni:

• Produzione di elementi per motori aeronautici,
• Lavorazione di leghe leggere, come alluminio e titanio,
• Creazione di parti strutturali per aeromobili.

Industria automobilistica

Nell’automotive la tecnologia CNC trova applicazione sia nella progettazione che nella produzione di massa:

• Realizzazione di stampi per fusione e iniezione,
• Lavorazione di blocchi motore e teste dei cilindri,
• Produzione di componenti motore di precisione.

Industria medicale

La fresatura CNC consente la creazione di impianti complessi e strumenti chirurgici:

• Produzione di impianti dentali e ortopedici,
• Lavorazione di materiali biocompatibili come il titanio,
• Fabbricazione di strumenti chirurgici di precisione.

Industria elettronica

La precisione della fresatura CNC è fondamentale nella produzione di componenti elettronici:

• Lavorazione di circuiti stampati (PCB),
• Creazione di involucri per dispositivi elettronici,
• Produzione di elementi dissipatori per processori.

Industria petrolifera e del gas

In questo settore la fresatura CNC viene utilizzata per produrre componenti resistenti a condizioni estreme:

• Realizzazione di valvole e pompe ad alta pressione,
• Lavorazione di elementi per piattaforme petrolifere,
• Produzione di parti per turbine a gas.

Industria spaziale

La fresatura CNC permette la produzione di componenti altamente resistenti a condizioni estreme:

• Lavorazione di materiali resistenti ad alte temperature,
• Produzione di parti per sistemi propulsivi,
• Realizzazione di elementi strutturali per satelliti.

Industria energetica

Nell’energia la fresatura CNC è impiegata per creare componenti per turbine e dispositivi generanti energia:

• Produzione delle pale per turbine eoliche,
• Lavorazione degli elementi dei reattori nucleari,
• Realizzazione delle parti dei generatori elettrici.

Nella lavorazione di materiali difficili da lavorare come leghe di titanio o inconel, utilizzate nei settori aeronautico e spaziale, la fresatura criogenica può aumentare l’efficienza. Il raffreddamento dell’utensile con azoto liquido durante il lavoro migliora la durata delle lame e consente l’impiego di parametri di taglio più elevati.

Confronto tra fresatura CNC e metodi tradizionali di lavorazione

Fresatura CNC e metodi tradizionali di lavorazione meccanica differiscono in termini di precisione, efficienza e flessibilità. L’analisi di questi approcci permette di valutarne vantaggi e limiti.

Precisione e ripetibilità

Fresatura CNC:

• Garantisce alta precisione, spesso con tolleranze nell’ordine dei micrometri,
• Pone in essere un’eccellente ripetibilità nella produzione,
• Minimizza il rischio d’errore dovuto al fattore umano.

Fresatura tradizionale:

• La precisione dipende dalle capacità dell’operatore,
• Difficile ottenere risultati identici nei cicli successivi,
• Maggiore rischio di errori manuali.

Complessità della lavorazione

Fresatura CNC:

• Consente di creare forme tridimensionali complesse,
• Supporta la lavorazione multiasse (5 assi o più),
• Ideale per parti con geometrie complesse.

Fresatura tradizionale:

• Limitata a forme più semplici,
• Generalmente lavorazione a 3 assi,
• Difficoltà nella produzione di elementi complessi.

Efficienza produttiva

Fresatura CNC:

• Alta efficienza, soprattutto nella produzione in serie,
• Possibilità di lavoro continuo, anche 24/7,
• Cambi rapidi delle macchine per nuovi compiti.

Fresatura tradizionale:

• Bassa efficienza, soprattutto per grandi serie,
• Limitata dal tempo di lavoro dell’operatore,
• Tempi più lunghi per l’adattamento della macchina.

Costi

Fresatura CNC:

• Costi iniziali più elevati (acquisto macchina, software),
• Costi di manodopera inferiori nel lungo periodo,
• Conveniente per la produzione di massa.

Fresatura tradizionale:

• Costi iniziali più bassi,
• Costi di manodopera più alti,
• Vantaggiosa per produzioni singole o piccole serie.

Flessibilità produttiva

Fresatura CNC:

• Semplice modifica del progetto tramite programmazione,
• Rapida adattabilità a nuovi ordini,
• Ideale per produzioni su misura.

Fresatura tradizionale:

• Meno flessibile,
• Più lunghi tempi di adattamento a nuovi progetti,
• Migliore per produzioni stabili.

Competenze richieste

Fresatura CNC:

• Richiede conoscenze di programmazione e uso del computer,
• Meno requisiti manuali,
• Addestramento continuo sulle nuove tecnologie indispensabile.

Fresatura tradizionale:

• Richiede elevate abilità manuali ed esperienza,
• Meno conoscenze informatiche richieste,
• Basa sulla conoscenza tradizionale dell’operatore.

Aree di applicazione:

Le moderne fresatrici CNC con funzione di modalità manuale consentono un approccio ibrido. Permettono un utilizzo flessibile delle macchine sia per la produzione automatizzata sia per operazioni manuali più tradizionali.

Vantaggi della fresatura CNC nella produzione di precisione

La fresatura CNC svolge un ruolo chiave nella moderna produzione di precisione, offrendo numerosi vantaggi rispetto ai metodi tradizionali di lavorazione. I principali benefici di questa tecnologia sono:

Precisione impareggiabile

• Capacità di raggiungere un’eccezionale accuratezza dimensionale e geometrica.
• Tolleranze dell’ordine dei micrometri – le macchine mantengono una precisione fino a ±0,001 mm.
• Ripetibilità – ogni pezzo identico al precedente, fondamentale nella produzione in serie.
• Creazione di forme 3D complesse mantenendo elevata precisione.

Alta efficienza

• Le fresatrici moderne operano con elevate velocità di avanzamento e rotazione.
• Possibilità di funzionamento continuo, anche 24/7, aumentando l’efficienza.
• Minimizzazione dei fermi grazie a rapidi cambi utensile e sostituzioni automatiche.

Flessibilità produttiva

• Semplicità nell’introdurre modifiche – basta cambiare il programma per produrre altri componenti.
• Convenienza anche per piccole serie produttive.
• Personalizzazione dei prodotti in modo semplice, adattandoli alle esigenze individuali.

Riduzione degli errori

• L’automazione riduce il rischio di errori derivanti dal fattore umano.
• Il sistema CNC esegue con precisione i compiti programmati.
• Mantenimento della qualità costante grazie all’eliminazione dell’affaticamento delle macchine.
• Il monitoraggio del processo consente di rilevare deviazioni in tempo reale.

Lavorazione di materiali difficili

• Lavorazione efficace di materiali difficili da lavorare.
• Ottimizzazione dei percorsi utensile e dei parametri di lavorazione.
• Utensili dedicati per diversi tipi di materiali.

Integrazione con sistemi CAD/CAM

• L’integrazione diretta tra progettazione e produzione accelera la realizzazione.
• Le simulazioni dei processi permettono di evitare problemi prima dell’avvio della produzione.
• Generazione automatica della documentazione tecnica.

Risparmio di materiale

• Minimizzazione degli scarti e degli sfridi di lavorazione.
• Possibilità di correggere gli errori senza dover sostituire l’intero componente.

Sicurezza sul lavoro

• Aree operative chiuse riducono il rischio di contatto con parti in movimento.
• L’automazione delle operazioni pericolose diminuisce il rischio di incidenti.
• I sistemi di sicurezza integrati fermano la macchina in caso di rilevamento del pericolo.

L’investimento nella formazione degli operatori e programmatori può aumentare significativamente l’efficienza e la qualità della produzione. La conoscenza delle tecniche avanzate di programmazione e ottimizzazione dei processi permette di sfruttare appieno le potenzialità delle macchine, anche quelle già possedute.

Materiali adatti alla lavorazione CNC e le loro proprietà

La scelta del materiale per la lavorazione CNC è fondamentale per la qualità del prodotto, l’efficienza del processo e i costi di produzione. La varietà dei materiali disponibili permette di adattarne le proprietà a specifiche applicazioni, ma richiede anche un’ottimizzazione della tecnologia di lavorazione.

Metalli

I metalli sono i materiali più comunemente lavorati con la tecnologia CNC.

• Alluminio – leggero, facile da lavorare, ampiamente utilizzato nell’industria aeronautica e automobilistica. Le leghe della serie 6000 (Al-Mg-Si) combinano resistenza con facilità di lavorazione.
• Acciai inossidabili – più difficili da lavorare, ma resistenti alla corrosione. Utilizzati nell’industria alimentare e medica.
• Titanio – rapporto eccezionale tra resistenza e peso, indispensabile nella produzione di impianti medici e componenti aeronautici. La lavorazione del titanio richiede utensili specializzati e raffreddamento avanzato, ad esempio criogenico.

Materie plastiche

Le materie plastiche svolgono un ruolo importante nella lavorazione CNC, offrendo un’ampia gamma di proprietà.

• Poliammidi (PA) – resistenti, resistenti all’usura, ideali per parti meccaniche.
• PTFE (teflon) – basso coefficiente di attrito, adatto per elementi scorrevoli e guarnizioni.

Materiali compositi

I materiali compositi, come la fibra di carbonio rinforzata con polimero (CFRP), rappresentano una sfida nella lavorazione CNC a causa del rischio di delaminazione e dell’usura rapida degli utensili. Le loro proprietà meccaniche uniche con basso peso trovano applicazione nell’industria aeronautica e sportiva.

Gli utensili con rivestimenti diamantati CVD aumentano la durata e la qualità della lavorazione dei materiali compositi, riducendo il rischio di delaminazione.

Legno e materiali derivati dal legno

Anche il legno e i materiali derivati dal legno trovano impiego nella lavorazione CNC.

• Pannelli MDF – struttura omogenea che consente bordi precisi e forme complesse, difficili da ottenere con il legno massello.

Confronto dei materiali in base ai parametri chiave della lavorazione:

La scelta del materiale appropriato dovrebbe tenere conto delle proprietà del prodotto, dei requisiti tecnologici e dei costi di produzione. Materiali e utensili avanzati aprono nuove possibilità nella progettazione e produzione di prodotti innovativi, richiedendo al contempo l’ottimizzazione dei processi di lavorazione.

Impatto del refrigerante sulla qualità e sull’efficienza della fresatura CNC

Il refrigerante svolge un ruolo chiave nella fresatura CNC, influenzando la qualità della lavorazione, l’efficienza e la durata degli utensili. Le sue funzioni comprendono l’allontanamento del calore dalla zona di taglio, la riduzione dell’attrito e la rimozione dei trucioli.

Tipi di refrigeranti

I refrigeranti utilizzati possono essere suddivisi in tre categorie principali:

• Emulsioni olio-acqua – universali ed efficaci, sono composte da acqua e olio emulsionante con l’aggiunta di inibitori di corrosione e biocidi. Garantiscano un buon raffreddamento e lubrificazione a costi relativamente bassi.
• Oli sintetici – offrono migliori proprietà lubrificanti, risultando vantaggiosi nella lavorazione di materiali difficili, come leghe di titanio o inconel. Tuttavia, la loro capacità di dissipare il calore è inferiore rispetto alle emulsioni.
• Nebbia oleosa – nebulizzazione di piccole gocce d’olio in aria compressa, impiegata ad alte velocità di taglio quando i refrigeranti tradizionali risultano meno efficaci.

La lavorazione dell’alluminio può richiedere un refrigerante a base alcolica, che evapora rapidamente lasciando una superficie pulita, aspetto importante per componenti decorativi o destinati a ulteriori trattamenti superficiali.

Impatto del refrigerante sulla qualità della lavorazione

Un adeguato raffreddamento migliora la qualità della superficie, riduce il rischio di bave e aumenta la precisione dimensionale. La riduzione dell’accumulo sul tagliente è particolarmente importante nella lavorazione di materiali plastici, come le leghe di alluminio.

Aumento dell’efficienza

Un raffreddamento efficace consente l’impiego di velocità di taglio e avanzamenti più elevati, riducendo i tempi di lavorazione. Una buona lubrificazione diminuisce le forze di taglio, permettendo un pieno sfruttamento delle potenzialità della macchina e degli utensili.

Durata degli utensili

Il refrigerante contribuisce a prolungare la vita utile degli utensili. La riduzione della temperatura e dell’attrito protegge le lame dall’usura. Nel caso di utensili con rivestimenti, un adeguato raffreddamento preserva l’integrità del rivestimento, traducendosi in tempi di lavoro più lunghi.

Scelta del refrigerante

La selezione del refrigerante dipende da:

• Tipo di materiale lavorato,
• Tipo di operazione di fresatura,
• Requisiti relativi alla qualità della superficie,
• Aspetti economici ed ecologici.

In determinate situazioni si ricorre alla lavorazione a secco o con lubrificazione minima (MQL – Minimum Quantity Lubrication), soprattutto per motivi ecologici o quando la presenza del refrigerante può ostacolare le fasi successive della produzione.

L’impiego del refrigerante adeguato nel processo di fresatura CNC migliora qualità, efficienza ed economicità della produzione. Le tecnologie moderne di raffreddamento consentono una ulteriore ottimizzazione dei processi produttivi, aumentando la competitività delle imprese.

Ottimizzazione dei parametri e degli utensili nel processo di fresatura CNC

L’ottimizzazione della fresatura CNC consente di migliorare la qualità della lavorazione, aumentare l’efficienza e ridurre i costi. La corretta selezione dei parametri di taglio e degli utensili permette di ottenere una migliore precisione dimensionale, una qualità superficiale superiore e una maggiore durata degli utensili.

Parametri chiave soggetti a ottimizzazione:

• Velocità di rotazione del mandrino (RPM),
• Velocità di avanzamento,
• Profondità di taglio assiale,
• Profondità di taglio radiale.

L’ottimizzazione dei parametri richiede un’analisi del tipo di materiale, della geometria dell’utensile, delle esigenze relative alla qualità superficiale e delle limitazioni della macchina. L’utilizzo di algoritmi avanzati, ad esempio genetici o reti neurali, può aiutare a selezionare le impostazioni migliori per una determinata operazione.

Strategie di lavorazione adattative, che modificano i parametri di taglio in tempo reale, consentono di mantenere efficienza e qualità in condizioni di lavorazione variabili.

Ottimizzazione del percorso utensile

Un percorso utensile correttamente ottimizzato riduce i tempi di lavorazione, diminuisce l’usura degli utensili e migliora la qualità superficiale. Le azioni chiave includono:

• Minimizzazione dei movimenti a vuoto,
• Adozione di strategie efficaci per la sgrossatura e la finitura,
• Utilizzo di percorsi utensile adattativi.

Selezione degli utensili da taglio

La scelta degli utensili appropriati è un elemento fondamentale nell’ottimizzazione del processo. Occorre considerare:

• Materiale dell’utensile (ad esempio carburi sinterizzati, rivestimenti TiN),
• Geometria dell’utensile adeguata all’operazione specifica,
• Manutenzione regolare e sostituzione degli utensili.

L’impiego di utensili ad alte prestazioni consente di aumentare la velocità di taglio e l’avanzamento, traducendosi direttamente in una maggiore produttività.

Aspetti economici

Una corretta ottimizzazione può portare a risparmi attraverso:

• Riduzione dell’usura degli utensili,
• Diminuzione dei tempi di lavorazione,
• Riduzione degli scarti materiali,
• Miglioramento della qualità dei prodotti che limita la necessità di operazioni aggiuntive di finitura.

I moderni sistemi CAM con moduli di ottimizzazione adattano automaticamente i parametri di lavorazione alle condizioni variabili, aumentando l’efficienza.

L’ottimizzazione dei parametri e degli utensili nella fresatura CNC è un processo complesso che richiede l’analisi di molti fattori. Tuttavia un’ottimizzazione ben eseguita porta benefici sotto forma di migliore qualità dei prodotti, maggiore efficienza e costi operativi inferiori.

Strategie di lavorazione: sgrossatura e finitura nel processo CNC

Nel processo di fresatura CNC si utilizzano due strategie fondamentali: la sgrossatura e la finitura. Ognuna ha obiettivi e caratteristiche specifiche che influenzano l’efficienza e la qualità della produzione.

Sgrossatura

La sgrossatura si concentra sulla rimozione rapida di grandi quantità di materiale per conferire al pezzo una forma prossima alla geometria finale.

Caratteristiche chiave:

• Alta efficienza nella rimozione del materiale,
• Maggiore profondità di taglio,
• Utilizzo di utensili di diametro maggiore,
• Accettazione di una qualità superficiale inferiore.

Le tecniche moderne di sgrossatura includono:

• Fresatura ad alte prestazioni (HEM),
• Fresatura trocoidale,
• Fresatura adattativa dinamica.

Questi metodi avanzati aumentano l’efficienza riducendo al contempo il carico sull’utensile e sulla macchina.

Lavorazione di finitura

La lavorazione di finitura si concentra sul raggiungimento della precisione dimensionale richiesta e della qualità superficiale. Si caratterizza per:

• Profondità di taglio minori,
• Velocità di rotazione più elevate,
• Velocità di avanzamento inferiori,
• Uso di utensili specialistici per la finitura.

Per superfici con profilo si consiglia la fresatura con passo laterale costante anziché con passo costante sull’asse Z. Questa strategia garantisce una qualità superficiale più uniforme, specialmente su superfici con inclinazioni variabili.

Fattori che influenzano la scelta della strategia

La scelta della strategia di lavorazione dipende da:

• Geometria del pezzo,
• Precisione e qualità superficiale richieste,
• Proprietà del materiale,
• Capacità della macchina e utensili disponibili.

Integrazione delle strategie

L’unione della sgrossatura e della finitura in un unico processo può aumentare l’efficienza. Un esempio è l’impiego della strategia di lavorazione residua, che rimuove i residui di materiale dopo la sgrossatura prima della fase di finitura.

I moderni sistemi CAM con algoritmi avanzati ottimizzano i percorsi utensile per entrambe le fasi. Ciò consente di:

• Ridurre i tempi di lavorazione,
• Sfruttare meglio le capacità della macchina,
• Aumentare la durata degli utensili,
• Migliorare la qualità superficiale.

L’utilizzo efficace delle strategie di sgrossatura e finitura è fondamentale per ottimizzare il processo di fresatura CNC. Comprendere le specificità di entrambe le fasi e combinarle abilmente permette di ottenere migliori prestazioni, qualità del prodotto e costi operativi inferiori.

Controllo qualità nel processo di fresatura CNC

Il controllo qualità nella fresatura CNC garantisce la conformità dei componenti ai requisiti progettuali. Un sistema efficace comprende attività in diverse fasi produttive e strumenti di misura adeguati.

Aspetti chiave del controllo qualità:

• Controllo dimensionale,
• Valutazione della qualità superficiale,
• Verifica della geometria e forma,
• Analisi delle proprietà materiali.

Controllo dimensionale

Elemento fondamentale per garantire la qualità.

Metodi di misura utilizzati:

• Macchine a misura a coordinate (CMM),
• Micrometri e calibri digitali.

I centri CNC moderni spesso dispongono di sistemi di misura integrati. Questi consentono il controllo dimensionale durante la lavorazione e una rapida correzione dei parametri in caso di deviazioni rilevate.

Valutazione della qualità superficiale

Comprende la misurazione della rugosità e l’identificazione dei difetti come graffi o segni dell’utensile.

Strumenti utilizzati:

• Profilometria a contatto e senza contatto,
• Sistemi di visione.

Verifica della geometria e della forma

Particolarmente importante per componenti 3D complessi. La scansione 3D consente di confrontare la geometria reale con il modello CAD.

La tecnologia della tomografia computerizzata permette di analizzare con precisione la struttura interna del pezzo, rilevando difetti materiali e imprecisioni di lavorazione non visibili con metodi tradizionali.

Analisi delle proprietà dei materiali

Include test di durezza, analisi microscopica della struttura e prove di resistenza. Fondamentale per componenti sottoposti a carichi elevati.

Controllo statistico del processo (SPC)

Lo SPC monitora la stabilità del processo e individua tendenze che portano al deterioramento della qualità.

Indicatori chiave:

• Capacità del processo (Cp, Cpk),
• Carte di controllo (X-bar, R),
• Analisi delle tendenze.

Tecnologie moderne nel controllo qualità

L’Industria 4.0 fornisce soluzioni innovative come:

• Internet delle Cose (IoT) per la raccolta dati da macchine e utensili,
• Intelligenza artificiale per l’analisi dei dati e la previsione di problemi qualitativi,
• Realtà aumentata (AR) per supportare i processi di ispezione.

Gestione della documentazione e dei dati

I sistemi di gestione della qualità conformi alla ISO 9001 forniscono un quadro per una pianificazione efficace, implementazione e miglioramento continuo del controllo qualità.

Il controllo qualità completo nella fresatura CNC combina metodi di misura tradizionali con tecnologie moderne. Questa integrazione consente una valutazione precisa della conformità dei componenti al progetto e un miglioramento continuo del processo produttivo. Un controllo efficace garantisce alta qualità dei prodotti finali e maggiore efficienza produttiva.

Problemi tipici e soluzioni durante la fresatura CNC

Fresatura CNC assicura precisione e avanzamento tecnologico, ma può comportare problematiche. Comprendere le difficoltà e applicare soluzioni efficaci permette di mantenere alta qualità produttiva ed efficienza del processo.

Irrregolarità sulla superficie lavorata

Un problema frequente sono superfici irregolari che non soddisfano i requisiti qualitativi.

Le cause possono includere:

• Eccessiva velocità di avanzamento,
• Sufficiente insufficiente refrigerante,
• Vibrazioni dell’utensile durante il lavoro.

Soluzioni:

• Adozione del metodo di fresatura completa,
• Utilizzo di olio da taglio specializzato,
• Ottimizzazione dei parametri come velocità di avanzamento e profondità di taglio.

Segni visibili dell’utensile

I segni evidenti sulla superficie possono derivare da una scelta inadeguata dei parametri di ingresso e uscita dell’utensile nonché dal metodo di fresatura adottato.

Soluzioni:

• Scegliere accuratamente il punto di inserimento dell’utensile,
• Applicare sovrapposizioni nel taglio centrale,
• Usare un taglio completo profondo nella finitura laterale,
• Sfruttare olio per lavorazioni di finitura.

Bave e residui di materiale

Bave o residui possono compromettere l’estetica e la precisione del pezzo.

Soluzioni:

• Adattamento della velocità di avanzamento e della profondità di taglio,
• Utilizzo di utensili affilati e adeguatamente selezionati,
• Fresatura di finitura con bassa profondità di taglio.

Problemi con il motore e il mandrino

I guasti al motore e al mandrino causano fermi nella produzione. I sintomi sono rumori anomali, vibrazioni e perdita di precisione.

Soluzioni:

• Controlli regolari e manutenzione,
• Monitoraggio della velocità di rotazione e della temperatura del mandrino,
• Mantenimento della pulizia dei meccanismi e sostituzione degli elementi soggetti a usura.

L’implementazione di un sistema di monitoraggio dello stato della macchina in tempo reale consente di rilevare precocemente i problemi al motore e al mandrino, permettendo interventi manutentivi proattivi.

La risoluzione dei problemi nella fresatura CNC richiede un approccio sistematico. Le azioni chiave sono controlli regolari, ottimizzazione dei parametri, utilizzo di utensili e tecniche adeguate e formazione degli operatori. Questo approccio minimizza le difficoltà e mantiene alta la qualità della produzione.

Integrazione della fresatura CNC con altre tecnologie produttive

L’integrazione della fresatura CNC con altre tecnologie produttive è un elemento chiave delle metodologie moderne di fabbricazione. Tale approccio aumenta l’efficienza, la flessibilità e la qualità dei prodotti.

Combinazione con tecnologie additive

L’unione della fresatura CNC con la stampa 3D (produzione additiva) permette di sfruttare i vantaggi di entrambi i metodi. La stampa 3D consente la creazione di geometrie interne complesse, mentre la fresatura CNC garantisce elevata precisione dimensionale e qualità superficiale.

Integrazione con automazione e robotica

L’automazione dei processi, come il carico e lo scarico dei pezzi, incrementa significativamente la produttività e riduce i costi del lavoro. Robot che gestiscono gli utensili e sistemi di pallettizzazione consentono il funzionamento continuo delle macchine anche fuori dagli orari lavorativi degli operatori.

Tecnologie di misura nel processo di fresatura

Scanner 3D e macchine di misura a coordinate (CMM) sono sempre più integrati nella fresatura CNC. Queste soluzioni permettono una rapida verifica delle dimensioni e della geometria dei pezzi nonché la correzione immediata dei parametri di lavorazione in caso di deviazioni.

L’implementazione del gemello digitale (digital twin) del processo produttivo consente la simulazione e l’ottimizzazione della catena produttiva in ambiente virtuale. Ciò riduce tempi e costi nell’introduzione di nuove soluzioni.

Tecnologie Industria 4.0

L’integrazione della fresatura CNC con le tecnologie dell’Industria 4.0 apre nuove possibilità nell’ottimizzazione dei processi.

• Internet delle Cose (IoT) consente il monitoraggio in tempo reale delle macchine, supportando la manutenzione predittiva.
• Intelligenza artificiale e apprendimento automatico automatizzano la pianificazione della produzione e l’ottimizzazione dei percorsi degli utensili.

Centri lavorazione multitasking

L’unione della fresatura CNC con altri metodi, come tornitura o rettifica, all’interno dello stesso centro lavorativo elimina la necessità di spostare i pezzi tra diverse macchine. Questo approccio riduce i tempi di produzione e minimizza il rischio di errori legati ai molteplici fissaggi dei pezzi.

Integrazione con i sistemi CAD/CAM

I sistemi CAD/CAM garantiscono un flusso continuo di informazioni dalla progettazione alla produzione. La simulazione del processo di lavorazione nei sistemi CAM consente di rilevare collisioni e ottimizzare i percorsi degli utensili prima dell’inizio della lavorazione reale.

L’integrazione della fresatura CNC con altre tecnologie produttive aumenta la flessibilità, migliora la qualità dei prodotti e riduce i costi operativi. Lo sviluppo delle tecnologie di integrazione permette una ulteriore ottimizzazione dei processi e la creazione di soluzioni produttive innovative.

Aspetti economici dell’implementazione della tecnologia di fresatura CNC

L’introduzione della fresatura CNC nella produzione comporta decisioni economiche significative. L’analisi dei costi e benefici è fondamentale per prendere una decisione consapevole.

Costi iniziali

L’investimento comprende:

• Acquisto della macchina CNC,
• Software CAD/CAM,
• Formazione del personale,
• Modifiche all’infrastruttura dello stabilimento.

Diverse opzioni di finanziamento, come il leasing o il credito d’investimento, possono aiutare a diluire i costi nel tempo.

Efficienza produttiva

L’automazione dei processi e la possibilità di lavoro continuo riducono i tempi di produzione. La fresatura CNC consente inoltre di aumentare la quantità di pezzi prodotti mantenendo un’elevata qualità.

Qualità dei prodotti

Precisione e ripetibilità sono vantaggi chiave di questa tecnologia. La riduzione dei difetti e dei reclami abbassa i costi legati al controllo qualità e aumenta la competitività sul mercato.

L’analisi economica dovrebbe considerare i potenziali ricavi derivanti da commesse più avanzate e meglio remunerate rese possibili dalla tecnologia CNC.

Flessibilità produttiva

La fresatura CNC facilita la realizzazione di piccole serie e ordini personalizzati. Il rapido cambio produzione su nuovi pezzi grazie alla modifica del programma di lavorazione incrementa l’efficienza e la soddisfazione del cliente.

Costi operativi

Sebbene inizialmente possano sembrare più elevati rispetto ai metodi tradizionali, nel lungo termine risultano inferiori grazie a:

• Maggior efficienza,
• Minore necessità di lavoro manuale,
• Riduzione del consumo di materiali ed energia.

Ritorno sull’investimento (ROI)

Il periodo tipico per il ritorno sull’investimento nella fresatura CNC è compreso tra 2 e 5 anni.

L’analisi dettagliata del ROI dovrebbe includere:

• I costi iniziali,
• I risparmi operativi,
• Le opportunità di incremento dei ricavi.

L’implementazione della fresatura CNC rappresenta una spesa significativa, ma i benefici potenziali a lungo termine spesso superano i costi. Un’attenta analisi economica che consideri le specificità dell’azienda e del mercato consente di prendere la decisione giusta. Un’implementazione ben pianificata aumenta la competitività e apre nuove opportunità di sviluppo.

Sintesi

La fresatura CNC è una tecnologia fondamentale nella produzione industriale, che garantisce precisione, efficienza e flessibilità. Permette la lavorazione di materiali diversi come metalli, materie plastiche e compositi. La scelta adeguata dei parametri di taglio e degli utensili è cruciale per ottenere risultati ottimali.

L’integrazione della fresatura CNC con altre tecnologie, come la stampa 3D o i sistemi di misurazione avanzati, consente la progettazione e la realizzazione di componenti più complessi. Questo approccio apre nuove possibilità produttive, aumentando l’innovazione e la flessibilità dei processi. L’applicazione di metodi ibridi supporta la creazione di soluzioni precise e tecnologicamente avanzate.

Gli investimenti nella tecnologia CNC comportano costi iniziali elevati, ma portano a significativi risparmi nel lungo termine. Una maggiore efficienza, la riduzione degli scarti e la possibilità di realizzare progetti più complessi aumentano la competitività delle imprese. L’analisi economica e la strategia di implementazione permettono di massimizzare i benefici derivanti dall’adozione di questa tecnologia.

Il progresso tecnologico, inclusa l’integrazione con l’Industria 4.0, consente ulteriori miglioramenti dei processi. L’utilizzo dell’Internet delle Cose e dell’intelligenza artificiale permette un’automazione ancora più avanzata, un aumento dell’efficienza e un miglioramento della qualità. La fresatura CNC svolge un ruolo chiave nella produzione industriale moderna, offrendo la possibilità di realizzare componenti precisi e di alta qualità in diversi settori.
