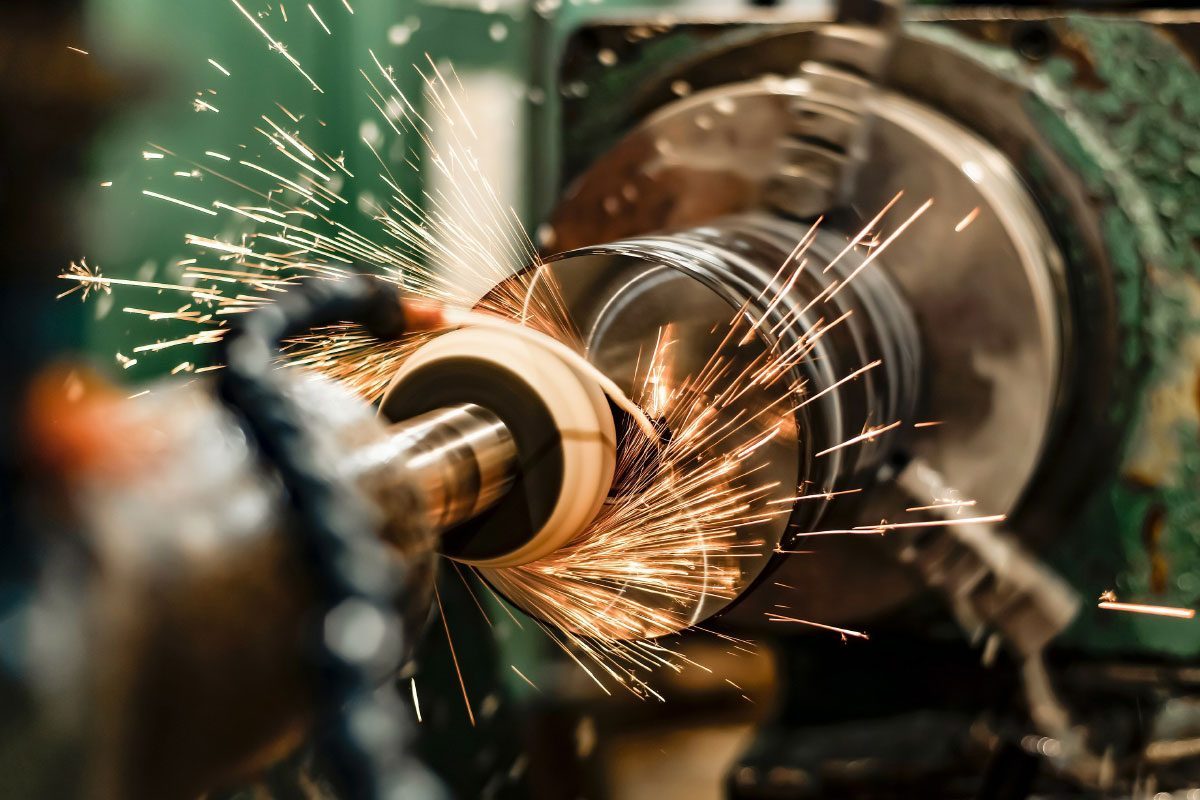

Applicazione della rettifica CNC nella produzione di utensili da taglio

La rettifica CNC svolge un ruolo chiave nella produzione di utensili da taglio, garantendo precisione e qualità di esecuzione. Macchine avanzate a controllo numerico permettono la lavorazione delle superfici degli utensili, ottenendo una geometria e una finitura perfette. Nell’industria degli utensili, la rettifica CNC viene utilizzata per la produzione di frese, punte, alesatori e coltelli da tornio. Ciò consente la realizzazione di utensili con forme complesse e precisione micrometrica, che si traduce in efficienza e durevolezza.

La rettifica CNC aumenta la efficienza produttiva, riduce i costi e migliora la qualità dei prodotti finali. Moderni centri di rettifica CNC integrano diverse operazioni in un’unica configurazione macchina, permettendo una produzione completa degli utensili. La tecnologia è in continua evoluzione, offrendo nuove possibilità in termini di precisione, velocità e automazione dei processi.

Basi della rettifica CNC nella produzione di utensili da taglio

Rettifica CNC è il fondamento della moderna produzione di utensili da taglio. Le macchine a controllo numerico offrono precisione, ripetibilità e alta qualità di esecuzione. Il processo si basa sull’utilizzo di mole rotanti che rimuovono l’eccesso di materiale. Il controllo computerizzato permette di creare forme complesse con precisione micrometrica.

Le rettificatrici CNC si dividono in diversi tipi:

• Rettificatrici per superfici piane – utilizzate per la lavorazione di superfici piane.
• Rettificatrici per fori – destinate alla lavorazione delle superfici interne cilindriche.
• Rettificatrici senza centri – impiegate per la lavorazione di elementi cilindrici senza necessità di fissaggio.
• Rettificatrici universali – macchine versatili per diversi tipi di lavorazione.

I materiali abrasivi utilizzati nel processo di rettifica influenzano la qualità della lavorazione e la durata degli utensili. I più comuni sono:

• Coroindone elettrostatico – materiale popolare con ampio impiego.
• Cristallo di carburo di silicio – adatto a superfici più dure.
• Diamante – garantisce la massima precisione.
• Nitruro cubico di boro (CBN) – usato per la lavorazione di materiali difficilmente lavorabili.

L’raffreddamento e la lubrificazione sono fondamentali per proteggere gli utensili dai danni termici e mantenere la qualità della lavorazione. I metodi impiegati includono:

• Raffreddamento a immersione – efficace nei processi intensivi.
• Raffreddamento a nebbia oleosa – utilizzato per requisiti termici meno stringenti.
• Raffreddamento criogenico – assicura risultati eccellenti in condizioni difficili.

La scelta appropriata della tecnologia di raffreddamento e lubrificazione influisce sull’efficienza dell’intero processo e sulla qualità del prodotto finale.

Parametri chiave e tecniche della rettifica CNC per diversi tipi di utensili

L’efficacia della rettifica CNC nella produzione di utensili da taglio dipende dalla corretta selezione dei parametri e delle tecniche. Ogni tipo di utensile richiede un approccio individuale, adattato alle sue specifiche caratteristiche.

I parametri della rettifica:

• La velocità di rotazione della mola influisce sulla produttività e sulla qualità della superficie. Per gli utensili in carburi sinterizzati si utilizzano velocità più elevate rispetto agli utensili in acciaio rapido.
• L’avanzamento determina la velocità di spostamento dell’utensile rispetto alla mola. Un avanzamento minore migliora la qualità della superficie, ma allunga i tempi di lavorazione.
• La profondità di rettifica dipende dalla durezza del materiale e dalla precisione richiesta. Una maggiore profondità accelera il processo, ma può causare tensioni nel materiale.

Tecniche di rettifica per utensili selezionati:

• Frese cilindro-frontali: rettifica delle scanalature elicoidali per l’asportazione trucioli, modellatura dei bordi taglienti.
• Punte: rettifica delle superfici di appoggio, formazione delle scanalature per l’asportazione trucioli.
• Inserti da taglio: rettifica delle superfici di attacco, formazione dei rompitrucioli.
• Maschi: rettifica del profilo della filettatura, lavorazione della parte di presa.

Influenza della granulometria della mola

La granulometria della mola è fondamentale per la qualità della superficie:

Il monitoraggio del processo di rettifica nei moderni sistemi CNC comprende:

• Il controllo delle forze di rettifica.
• La misurazione dell’usura della mola.
• La correzione automatica dei parametri.

L’utilizzo di tecniche avanzate e la corretta selezione dei parametri di rettifica CNC garantiscono un’alta qualità e produttività nella produzione di utensili da taglio, adattata alle esigenze di ogni utensile.

Influenza della rettifica precisa sulla produttività e durata degli utensili

La rettifica CNC precisa incide significativamente sulla produttività e sulla durata degli utensili da taglio. La precisione della lavorazione si riflette sulla qualità del funzionamento dell’utensile e sulla sua longevità.

Geometria del tagliente e produttività di taglio

La rettifica precisa consente di ottenere una geometria ottimale del tagliente, che influisce su:

• Le forze di taglio.
• L’allontanamento dei trucioli.
• La qualità della superficie lavorata.

I bordi da taglio accuratamente rettificati riducono le resistenze durante la lavorazione, traducendosi in un minore consumo energetico e una maggiore efficienza del processo.

Influenza della qualità della superficie sulla durata dell’utensile

Una superficie liscia ottenuta grazie alla rettifica CNC riduce l’attrito tra l’utensile e il materiale. Limita inoltre l’adesione dei trucioli e migliora la dissipazione del calore nella zona di taglio. Studi indicano che gli utensili con bassa rugosità superficiale possono operare fino al 30% più a lungo rispetto a quelli con finiture peggiori.

Microgeometria del bordo da taglio

La rettifica precisa permette di controllare elementi quali:

• La smussatura del bordo (raggio r).
• La fase del bordo (larghezza b e angolo α).

Una microgeometria ottimale aumenta la resistenza alla scheggiatura, migliora la stabilità del processo di taglio e prolunga la vita utile dell’utensile.

Tensioni residue nello strato superficiale

La rettifica CNC influisce sulla distribuzione delle tensioni nello strato superficiale. Le tensioni residue compressive aumentano la resistenza alla fatica, mentre quelle di trazione possono portare a un’usura più rapida. Il controllo dei parametri del processo consente di ottenere una distribuzione favorevole delle tensioni, incrementando la durata degli utensili.

Influenza della precisione sulla ripetibilità della lavorazione

La precisione della rettifica CNC garantisce:

• Una geometria uniforme dei taglienti negli utensili multi-taglienti.
• La ripetibilità delle dimensioni e delle forme degli utensili nella produzione in serie.

Relazione tra precisione della rettifica e parametri di taglio:

I processi di lavorazione diventano più stabili e l’usura degli utensili – prevedibile. La rettifica CNC di precisione, garantendo un’ottimale geometria e qualità della superficie, migliora significativamente la produttività e la durata degli utensili. L’investimento in tecnologie avanzate di rettifica si traduce in costi inferiori e maggiore efficienza dei processi produttivi.

Tecniche avanzate di rettifica CNC per diversi tipi di utensili da taglio

Lo sviluppo della tecnologia CNC ha introdotto tecniche avanzate di rettifica che migliorano notevolmente la qualità e l’efficienza nella produzione di utensili da taglio. Ogni tipo di utensile richiede un approccio specifico e metodi di lavorazione adeguatamente selezionati.

Rettifica profilata consente la creazione di forme complesse delle lame. Utilizzata per frese sagomate, coltelli da tornio con profili speciali e utensili per scanalature e filettature. La tecnica si caratterizza per l’elevata precisione nella riproduzione del profilo, la possibilità di creare geometrie complesse e la riduzione dei tempi di lavorazione.

Rettifica a tuffo consiste nell’affondare la mola nel materiale dell’utensile. Impiegata nella lavorazione delle scanalature truciolari delle punte, nelle superfici frontali delle frese e nella formazione dei rompitrucioli nelle placchette da taglio. Questa tecnica aumenta la produttività e garantisce un migliore controllo della profondità di rettifica.

Rettifica oscillante utilizza un movimento oscillatorio aggiuntivo della mola o del pezzo in lavorazione. Applicazioni tipiche sono la rettifica delle scanalature elicoidali truciolari, le superfici d’appoggio delle punte e la modellatura delle superfici d’attacco delle placchette da taglio. I vantaggi includono il miglioramento della qualità superficiale e la riduzione delle forze di rettifica.

Rettifica ad alta velocità (HSG) si basa su velocità di rotazione molto elevate della mola. Utilizzata per la lavorazione di utensili in carburi sinterizzati, frese sferiche di precisione e per la finitura delle superfici delle placchette da taglio. I vantaggi sono la riduzione dei tempi di lavorazione, il miglioramento della qualità superficiale e la possibilità di lavorare materiali difficili da tagliare.

Rettifica ibrida combina diverse tecniche in un unico processo. Un esempio è l’abbinamento della rettifica profilata con l’oscillazione o l’HSG con raffreddamento criogenico. L’approccio ibrido ottimizza il processo e aumenta la flessibilità produttiva.

L’applicazione di queste tecniche permette di raggiungere elevata precisione, qualità superficiale ed efficienza del processo. La scelta del metodo dipende dal tipo di utensile, dal materiale e dai requisiti d’uso. Lo sviluppo della tecnologia CNC innalza costantemente gli standard nell’industria degli utensili.

Automazione e ottimizzazione dei processi di rettifica CNC nella produzione degli utensili

L’automazione e l’ottimizzazione dei processi di rettifica CNC sono elementi chiave nella moderna produzione degli utensili da taglio. L’integrazione di tecnologie avanzate consente un aumento della produttività, della qualità e della flessibilità produttiva.

Sistemi automatici di carico e scarico

L’impiego di robot e sistemi di alimentazione migliora i processi produttivi.

Vantaggi:

• Riduzione dei tempi di fermo.
• Aumento della produttività.
• Minimizzazione degli errori.
  Esempi di soluzioni includono robot industriali con pinze per diversi utensili, sistemi pallet con cambio automatico e magazzini utensili integrati collegati ai centri di lavorazione.

Sistemi di controllo adattativi

I moderni sistemi CNC utilizzano algoritmi avanzati per ottimizzare il processo di rettifica.

Funzioni:

• Monitoraggio delle forze di rettifica.
• Correzione automatica dei parametri.
• Compensazione dell’usura della mola.
  Gli effetti includono la stabilizzazione della qualità, l’allungamento della vita utile delle mole e l’ottimizzazione del tempo ciclo produttivo.

Sistemi di misura integrati

I sistemi di misura incorporati nel processo di rettifica permettono il controllo qualità in tempo reale.

Tipologie di misurazioni:

• Scansione ottica del profilo.
• Misurazioni tattili delle dimensioni.
• Analisi della rugosità superficiale.
  I vantaggi comprendono l’eliminazione del trasferimento degli utensili a postazioni di misura separate, la correzione immediata dei parametri e la riduzione degli scarti.

Doppi digitali dei processi di rettifica

I modelli virtuali dei processi consentono l’ottimizzazione senza necessità di prove fisiche.

Applicazioni:

• Simulazione della lavorazione.
• Previsione dell’usura della mola.
• Ottimizzazione della traiettoria dell’utensile.
  I benefici includono la riduzione del tempo di implementazione dei nuovi prodotti, la diminuzione dei costi delle prove tecnologiche e la possibilità di testare diversi scenari.

Sistemi di gestione degli utensili (Tool Management Systems)

Gestione completa dell’intero ciclo di vita degli utensili.

Funzionalità:

• Tracciamento dell’usura delle mole.
• Pianificazione delle sostituzioni e rigenerazioni.
• Ottimizzazione delle risorse.
  Gli effetti sono l’aumento dell’efficienza degli utensili, la riduzione dei tempi di fermo e l’ottimizzazione dei costi.

Sistemi intelligenti di raffreddamento e lubrificazione

Soluzioni avanzate che adattano il raffreddamento alle condizioni di lavorazione.

Innovazioni:

• Dosi precise del refrigerante.
• Controllo della pressione e del flusso.
• Sistemi a nebbia oleosa.
  I vantaggi comprendono il miglioramento della qualità superficiale, l’aumento della durata delle mole e la riduzione del consumo di refrigerante.

Sistemi di monitoraggio dello stato delle macchine

L’analisi dei parametri operativi delle rettificatrici CNC consente una manutenzione predittiva.

Aspetti monitorati:

• Vibrazioni del mandrino.
• Temperatura dei cuscinetti.
• Consumo energetico.
  I benefici sono la prevenzione dei guasti, l’ottimizzazione della manutenzione e l’allungamento della vita utile delle macchine.

L’automazione e l’ottimizzazione dei processi di rettifica CNC permettono di raggiungere un nuovo livello di precisione, efficienza e flessibilità produttiva. Lo sviluppo di queste tecnologie apre nuove possibilità di personalizzazione e reattività rapida alle esigenze del mercato.

Tecniche avanzate di rettifica CNC per utensili da taglio

L’evoluzione delle tecnologie di rettifica CNC ha notevolmente migliorato i processi produttivi degli utensili da taglio. I metodi moderni consentono la realizzazione di utensili ad alta precisione ed efficienza.

Rettifica profilata

Permette la creazione di forme complesse per i taglienti degli utensili.

Applicazioni:

• Frese sagomate.
• Utensili da tornio con profili speciali.
  Vantaggi:
• Alta precisione nella riproduzione.
• Riduzione del tempo di lavorazione.

Rettifica a tuffo

Consiste nell’affondare la mola nel materiale. Tecnica utilizzata per:

• Scanalature truciolari delle punte da trapano.
• Formatura dei rompitrucioli.
  Benefici:
• Ottenimento preciso di spigoli vivi.
• Migliore controllo della profondità di rettifica.

Rettifica oscillante

Prevede un movimento oscillatorio aggiuntivo della mola o del pezzo in lavorazione.

Effetti:

• Miglioramento della qualità della superficie.
• Usura uniforme della mola.

Rettifica ad alta velocità (HSG)

Metodo che utilizza velocità di rotazione molto elevate della mola.

Applicazioni:

• Utensili in carburi sinterizzati.
  Vantaggi:
• Riduzione del tempo di lavorazione.
• Possibilità di lavorare materiali difficili da tagliare.

Rettifica con raffreddamento criogenico

Metodo di raffreddamento con azoto liquido o CO₂, utilizzato per:

• Lavorazione di materiali sensibili al calore.
  Effetti:
• Riduzione delle tensioni termiche.
• Miglioramento della qualità superficiale.

L’impiego di tecniche avanzate di rettifica CNC consente di raggiungere elevata qualità e precisione nella lavorazione. La scelta del metodo appropriato dipende dal tipo di utensile, dal materiale e dai requisiti del processo. Le tecnologie moderne aumentano l’efficienza e migliorano le proprietà funzionali degli utensili.

Innovazioni nella tecnologia di rettifica CNC per l’industria degli utensili

L’industria degli utensili introduce soluzioni moderne nella tecnologia di rettifica CNC, incrementando produttività, precisione e flessibilità produttiva. Tecniche innovative permettono la realizzazione di utensili con parametri e applicazioni eccezionali.

Rettifica assistita laser utilizza il laser per riscaldare il materiale prima del contatto con la mola, facilitandone la rimozione. La tecnica aumenta l’efficienza nella lavorazione di materiali superduri, riduce le forze di rettifica e consente una modellatura precisa della microgeometria del tagliente.

Rettifica ultrasonica si basa sull’impiego di vibrazioni ultrasoniche che incrementano l’efficacia nella rimozione del materiale. Utilizzata nella lavorazione di microutensili ed elementi ceramici di precisione, garantisce maggiore accuratezza e possibilità di operare con avanzamenti molto ridotti.

Tecnologie additive combinano la stampa 3D con la rettifica CNC precisa. Il processo comprende la stampa del corpo dell’utensile, il trattamento termico e la finitura accurata delle superfici operative. Il metodo consente la creazione di geometrie complesse, l’ottimizzazione dei canali refrigeranti e la riduzione del peso degli utensili mantenendo la loro resistenza.

Intelligenza artificiale nella rettifica CNC permette l’adattamento predittivo dei parametri di lavorazione, l’ottimizzazione delle traiettorie dell’utensile e la compensazione delle deviazioni. Ciò migliora la stabilità del processo, la qualità superficiale e riduce i tempi di settaggio delle macchine.

Nano-rettifica consente lavorazioni con precisione nanometrica grazie all’utilizzo di rettificatrici ultraprecise e mole a grana submicronica. La tecnologia trova applicazione nella produzione di microfrese, strumenti chirurgici ed elementi per ottica di precisione.

La rettifica in atmosfera controllata viene eseguita in un ambiente gassoso, come argon, vuoto o gas reattivi. Garantisce l’eliminazione dell’ossidazione della superficie, il miglioramento della dissipazione del calore e la possibilità di modificare le proprietà dello strato superficiale.

Confronto delle tecniche innovative di rettifica CNC:

Le innovazioni nella tecnologia di rettifica CNC elevano gli standard dell’industria degli utensili, consentendo la creazione di strumenti avanzati con parametri e proprietà eccellenti. L’integrazione di metodi tradizionali con nuove tecnologie apre la strada a applicazioni sempre più esigenti.

Integrazione dei sistemi di misura nel processo di rettifica CNC degli utensili

L’integrazione di sistemi di misura avanzati con il processo di rettifica CNC svolge un ruolo chiave nel raggiungimento della massima precisione ed efficienza nella produzione di utensili da taglio. Le soluzioni moderne permettono il controllo qualità in tempo reale, l’adattamento dei parametri e la riduzione degli errori.

Misure in-process

I sistemi integrati con la macchina consentono il monitoraggio delle dimensioni e della geometria dell’utensile durante la lavorazione. Utilizzano scansione laser, sonde tattili e sistemi ottici. I vantaggi includono la correzione immediata dei parametri, la riduzione del ciclo produttivo e l’eliminazione della necessità di trasferire gli utensili a postazioni di misura separate.

Sistemi di scansione 3D e microscopi di misura

Scanner avanzati analizzano la geometria degli utensili dopo la lavorazione, verificando la conformità al modello CAD e le deviazioni della forma. I microscopi di misura permettono un controllo preciso della microgeometria dei taglienti, l’analisi della topografia superficiale e la valutazione della qualità dei rivestimenti degli utensili. Il risultato è l’ottimizzazione della geometria del tagliente e il miglioramento della durata degli utensili.

Sistemi di misura delle forze e della rugosità superficiale

I sensori di forza monitorano parametri quali forze normali, tangenziali o momento di taglio, consentendo l’individuazione dell’usura della mola e l’ottimizzazione della profondità di rettifica. I sistemi per la misura della rugosità utilizzano interferometria a luce bianca o profilometria laser, permettendo il controllo della qualità della superficie d’appoggio e l’ottimizzazione dei parametri del processo.

Termografia e controllo adattativo

Le camere termografiche monitorano le temperature durante la rettifica, rilevando surriscaldamenti e ottimizzando il raffreddamento. I sistemi di controllo adattativo, che utilizzano sensori e algoritmi di analisi dati, adattano i parametri di lavorazione in tempo reale, compensando l’usura della mola e migliorando la qualità della lavorazione.

Confronto tra i sistemi di misura nella rettifica CNC:

L’integrazione di tecnologie di misurazione avanzate nel processo di rettifica CNC migliora la qualità della produzione, aumenta l’efficienza e riduce i costi. Grazie al monitoraggio continuo e all’adattamento automatico dei parametri è possibile raggiungere i più alti standard di precisione e ripetibilità nella produzione di utensili da taglio.

Riepilogo

La rettifica CNC rappresenta la base dell’industria moderna degli utensili. Questa tecnologia consente la produzione di utensili precisi con geometrie complesse, garantendo alta qualità ed efficienza.

La tecnica permette di ottenere dimensioni accurate e una finitura superficiale liscia, influenzando positivamente le prestazioni degli utensili. Il controllo numerico supporta l’automazione dei processi, aumentando la ripetibilità ed eliminando gli errori umani. I moderni centri di rettifica integrano diverse operazioni di lavorazione, consentendo una produzione completa degli utensili in un’unica configurazione della macchina.

L’applicazione di sistemi di misurazione avanzati nel processo di rettifica garantisce un controllo qualità continuo e permette una rapida correzione dei parametri. Lo sviluppo tecnologico include l’uso dell’intelligenza artificiale, della robotica e di materiali abrasivi innovativi. Grazie a ciò l’ottimizzazione dei processi produttivi e la personalizzazione degli utensili diventano sempre più efficaci.

Le nuove soluzioni elevano gli standard dell’industria degli utensili, permettendo la produzione di utensili avanzati ed efficienti. La rettifica CNC contribuisce all’aumento dell’efficienza dei processi di lavorazione in diversi settori industriali.
