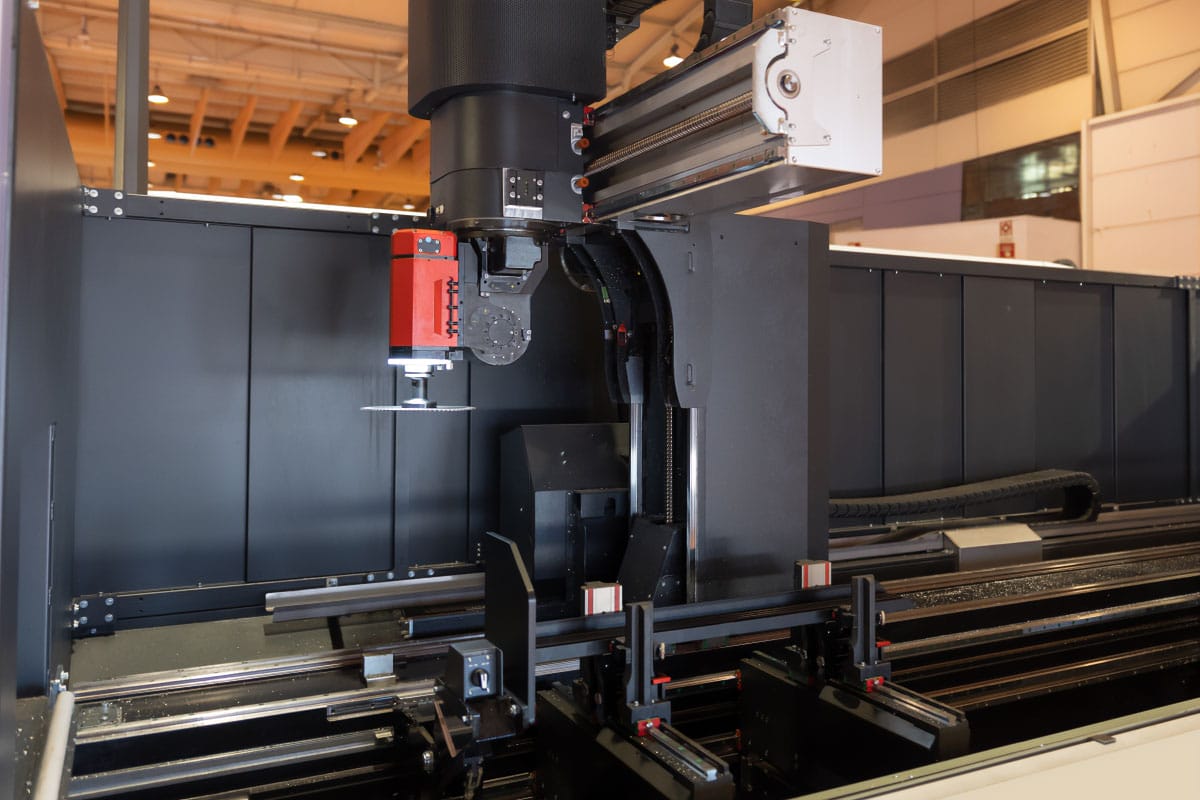

Che cos’è la rettifica CNC e in cosa si differisce dalla rettifica tradizionale?

La rettifica CNC rappresenta uno dei processi di finitura più importanti nell’industria moderna. La tecnologia a controllo numerico consente di eseguire operazioni con una precisione dell’ordine dei micrometri. Le macchine automatiche eliminano molti dei limiti dei metodi manuali tradizionali. Questo processo trova applicazione nella produzione di componenti automobilistici, aerospaziali e medici. Il controllo computerizzato garantisce la ripetibilità dei parametri e un’elevata qualità superficiale.

I metodi convenzionali richiedono un controllo continuo da parte di un operatore esperto. La rettifica manuale comporta la regolazione manuale dei parametri di processo. La qualità della lavorazione dipende dalle capacità e dalla concentrazione del lavoratore. Le rettificatrici universali tradizionali hanno valore nelle piccole serie. La flessibilità dell’approccio manuale è utile nella produzione unitaria.

Le differenze tra i due metodi riguardano molti aspetti tecnici ed economici. L’automazione del processo influisce sulla precisione dimensionale e sulla velocità di produzione. Le possibilità di lavorazione di forme spaziali complesse aumentano grazie al controllo numerico. L’analisi dei costi, dell’efficienza e delle aree di applicazione aiuta nella scelta della tecnologia ottimale. Il confronto tra i due metodi fornisce informazioni pratiche a produttori e officine.

Cos’è la rettifica CNC e come avviene il processo di lavorazione

La rettifica CNC utilizza macchine a controllo computerizzato per la rimozione precisa del materiale. Il processo inizia con la programmazione della macchina, specificando movimenti e velocità. Il programma converte le operazioni in codici numerici G e M. La macchina interpreta le istruzioni ed esegue automaticamente. Una volta avviata, la rettificatrice lavora autonomamente con una supervisione minima. La precisione della lavorazione raggiunge il livello dei micrometri, mantenendo la ripetibilità.

La tecnologia a controllo numerico rivoluziona il modo di finire i componenti metallici. L’automazione elimina gli errori dovuti al fattore umano. Le macchine possono lavorare ininterrottamente per molte ore. La qualità rimane costante indipendentemente dalla durata della produzione. La rettifica CNC consente la lavorazione di geometrie e profili complessi. Trova applicazione nei settori che richiedono la massima precisione.

Definizione di controllo numerico nella lavorazione abrasiva

Il controllo numerico consiste nell’esecuzione automatica di istruzioni registrate in un programma. I codici G definiscono i movimenti dell’utensile e la traiettoria di lavorazione. I codici M controllano le funzioni ausiliarie della macchina. Il sistema interpreta i dati e invia segnali ai motori passo-passo. Il posizionamento preciso della mola rispetto al pezzo garantisce l’accuratezza dimensionale. L’operatore programma i parametri prima di iniziare la lavorazione.

Il computer controlla ogni aspetto del processo di rettifica. La velocità di rotazione della mola si adatta automaticamente al materiale. L’avanzamento e la profondità di taglio sono regolati secondo il programma. Il sistema monitora l’usura della mola e compensa le variazioni. Il controllo automatico dei parametri elimina le fluttuazioni di qualità. La macchina esegue le operazioni senza intervento umano.

La programmazione avviene tramite software CAM specializzato. I dati dei modelli CAD vengono convertiti in percorsi utensile. La simulazione del processo consente di individuare errori prima della lavorazione fisica. L’ottimizzazione dei parametri aumenta l’efficienza e prolunga la durata della mola. I programmi salvati possono essere riutilizzati più volte per dettagli identici. La libreria di programmi accelera la preparazione della produzione in serie.

Costruzione ed elementi costitutivi della rettificatrice CNC

La rettificatrice CNC è composta da diversi elementi costruttivi fondamentali. Il mandrino di rettifica aziona la mola ad alta velocità di rotazione. Il piano di lavoro si muove sugli assi X, Y e Z. I motori passo-passo garantiscono il posizionamento preciso dei sottogruppi. Il sistema di raffreddamento fornisce il fluido alla zona di lavorazione. Il sistema di controllo gestisce tutte le funzioni della macchina.

Componenti principali della rettificatrice:

• Mandrino di rettifica con cuscinetti ad alta precisione
• Piano macchina con guide lineari
• Servomotori per ogni asse
• Pannello di controllo con interfaccia operatore
• Sistema di alimentazione e scarico del refrigerante
• Sistema di bloccaggio del pezzo in lavorazione

Il mandrino raggiunge velocità fino a 50.000 giri al minuto. I cuscinetti ceramici minimizzano le vibrazioni e garantiscono stabilità. Le guide lineari si caratterizzano per elevata rigidità e precisione. Gli encoder di posizione controllano la posizione di ogni asse con una precisione micrometrica. L’interfaccia touch facilita l’inserimento di programmi e parametri. La struttura della macchina garantisce resistenza a vibrazioni e deformazioni termiche.

Le moderne rettificatrici sono dotate di sistemi di cambio mola automatico. Il magazzino utensili può contenere diversi tipi di mole con parametri differenti. Sensori controllano le dimensioni del pezzo durante la lavorazione. La compensazione dell’usura della mola avviene in tempo reale. I sistemi di sicurezza proteggono l’operatore dai pericoli. L’involucro fonoassorbente riduce il rumore nell’ambiente di lavoro.

Tipi di mole utilizzate nelle rettificatrici automatiche

Le mole si differenziano per il materiale dei grani abrasivi e per il legante che li unisce. L’ossido di alluminio è adatto per la lavorazione di acciaio e metalli ferrosi. Il carburo di silicio viene utilizzato per la rettifica di ghisa e materiali non metallici. Il corindone zirconio si caratterizza per la resistenza all’abrasione. I grani ceramici si autoaffilano durante il lavoro e hanno una lunga durata. Diamante e nitruro di boro cubico sono destinati a materiali molto duri.

La grana della mola determina la dimensione delle singole particelle abrasive. Una grana più grossa rimuove materiale più velocemente, ma lascia una superficie più ruvida. Le grane più fini danno una finitura più liscia con minore efficienza. La durezza della mola influisce sulla velocità di rilascio dei grani usurati. Le mole più morbide rinnovano la superficie di lavoro più rapidamente. Le mole dure mantengono il profilo più a lungo con minore usura.

Classificazione delle mole per materiale:

• Ossido di alluminio per acciai al carbonio e legati
• Carburo di silicio per ghisa e materiali non metallici
• Corindone zirconio per acciai inossidabili e difficili da lavorare
• Grani ceramici per lavorazioni intensive ad alta pressione
• Diamante sintetico per ceramica e vetro
• Nitruro di boro regolare per acciai per utensili temprati

Il legante unisce i grani abrasivi nella struttura della mola. Il legante resinoide garantisce flessibilità ed è utilizzato nella lavorazione ad alta velocità. Il legante ceramico è caratterizzato da elevata rigidità. Il legante in gomma smorza le vibrazioni ed è utilizzato per la rettifica di precisione. I leganti metallici sono utilizzati con mole diamantate e CBN. La scelta della mola appropriata dipende dal materiale lavorato e dai requisiti di qualità.

Fasi di programmazione ed esecuzione delle operazioni di rettifica

La programmazione inizia con l’analisi della documentazione tecnica del pezzo. L’operatore definisce la geometria del pezzo e le tolleranze dimensionali. Il modello CAD viene importato nel software CAM. Il sistema genera i percorsi utensile tenendo conto dei sovrametalli di lavorazione. La simulazione del processo mostra l’intero svolgimento della rettifica. La verifica del programma elimina il rischio di collisioni ed errori.

Il trasferimento del programma al controllo della macchina avviene tramite rete o supporto USB. L’operatore monta la mola appropriata nel mandrino di rettifica. Il pezzo viene fissato in una morsa o su un piano elettromagnetico. L’impostazione del punto zero definisce la posizione del pezzo rispetto alla macchina. La misurazione del pezzo prima della lavorazione garantisce il corretto riferimento. Il sistema di raffreddamento viene attivato prima dell’inizio del ciclo.

La macchina esegue le operazioni secondo la sequenza programmata. La mola si avvicina al pezzo con una determinata velocità di avanzamento. La rettifica avviene per strati con una profondità di taglio di pochi micrometri. Il fluido refrigerante dissipa il calore e rimuove i trucioli abrasivi. Il sistema monitora le forze di taglio e le vibrazioni. La compensazione automatica dell’usura della mola mantiene le dimensioni entro la tolleranza.

Sequenza delle operazioni di rettifica:

• Importazione dati dal sistema CAD e generazione del programma
• Montaggio della mola e del pezzo sulla rettificatrice
• Impostazione del punto zero e dei riferimenti di coordinate
• Avvio del ciclo di rettifica con controllo dei parametri
• Misurazione inter-operativa e correzione dei parametri
• Finitura superficiale per raggiungere la rugosità richiesta

Al termine della lavorazione, viene eseguito il controllo dimensionale del pezzo. Gli strumenti di misurazione verificano la conformità alle tolleranze. Il rugosimetro misura il parametro di rugosità superficiale Ra. I pezzi che soddisfano i requisiti vengono trasferiti alle operazioni successive. Quelli che non rispettano le norme vengono corretti o scartati. La registrazione dei dati di produzione consente il tracciamento della qualità e l’ottimizzazione del processo.

Suggerimento: Salvare programmi collaudati nella libreria accelera la preparazione di lotti successivi di pezzi identici ed elimina la necessità di riprogrammare.

Rettifica manuale tradizionale e sue caratteristiche

La rettifica convenzionale si basa sulle competenze di un operatore esperto. Il dipendente controlla ogni aspetto del processo di lavorazione. La regolazione dei parametri avviene manualmente tramite manopole e leve. L’operatore osserva il pezzo e adatta i parametri in tempo reale. La qualità della finitura dipende dalla concentrazione e dalla precisione umana. Il metodo è efficace nella produzione di pezzi singoli e in piccole serie.

Le rettificatrici universali tradizionali consentono un adattamento flessibile a diversi compiti. La sostituzione di mole e mandrini avviene rapidamente senza complicate programmazioni. L’officina può preparare la macchina per la lavorazione in breve tempo. La mancanza di necessità di creare programmi CNC riduce i tempi di preparazione. L’operatore utilizza la propria esperienza per ottenere il risultato desiderato. I metodi manuali mantengono il loro valore in applicazioni specifiche.

Costruzione di una rettificatrice universale convenzionale

La rettificatrice convenzionale è costituita da un corpo massiccio che garantisce stabilità. Il mandrino di rettifica è azionato da un motore elettrico tramite una cinghia trapezoidale. Il piano di lavoro si muove manualmente tramite manovelle e scale graduate. La testa della mola può essere ruotata e impostata con diverse angolazioni. Il meccanismo di avanzamento consente la regolazione della velocità di movimento del piano. Il sistema di raffreddamento fornisce emulsione alla zona di rettifica.

Gli elementi costruttivi di base garantiscono la precisione della lavorazione manuale. Le guide temprate minimizzano l’usura durante anni di esercizio. Le viti conduttrici trasmettono il movimento rotatorio della manovella in un movimento lineare del piano. Le scale micrometriche consentono un’impostazione precisa della profondità di taglio. L’operatore legge le indicazioni sui quadranti e regola la posizione. La semplicità costruttiva facilita la manutenzione e le riparazioni.

Le rettificatrici tradizionali non dispongono di sistemi automatici di compensazione. L’usura della mola richiede una correzione manuale delle impostazioni da parte dell’operatore. La sostituzione della mola avviene manualmente con l’uso di chiavi. La verifica dello sbilanciamento della mola prima del montaggio è obbligatoria. L’operatore deve possedere conoscenze sulla sicurezza d’uso e sulla manutenzione. La lubrificazione regolare delle guide prolunga la vita della macchina.

Ruolo e competenze dell’operatore durante la lavorazione manuale

L’operatore di una rettificatrice manuale deve disporre di ampie conoscenze tecniche. La capacità di leggere disegni tecnici è la base del lavoro. Il dipendente interpreta le tolleranze dimensionali e i requisiti di rugosità. La scelta della mola appropriata richiede la conoscenza dei materiali. L’impostazione dei parametri di lavorazione si basa sull’esperienza professionale. La concentrazione e la precisione dei movimenti influenzano direttamente la qualità.

Il controllo del processo avviene tramite osservazione visiva e uditiva. Il suono caratteristico della rettifica informa sulla correttezza dei parametri. Il colore dei trucioli abrasivi segnala la temperatura di lavorazione. L’operatore corregge l’avanzamento o la profondità di taglio in base all’osservazione. Le misurazioni intermedie vengono eseguite con strumenti meccanici. L’esperienza consente di prevedere i problemi prima che si verifichino.

Competenze chiave dell’operatore manuale:

• Conoscenza dei materiali e selezione delle mole abrasive
• Capacità di leggere e interpretare la documentazione tecnica
• Uso preciso degli strumenti di misurazione
• Controllo dei parametri di lavorazione tramite osservazione e udito
• Esperienza nella correzione delle impostazioni durante il processo

La formazione di un operatore dura da qualche mese a qualche anno. La pratica con diversi compiti sviluppa l’intuizione professionale. I dipendenti più anziani trasmettono le conoscenze ai colleghi più giovani. Lo sviluppo delle competenze richiede pazienza e sistematicità. L’operatore manuale rappresenta una risorsa preziosa in officina. La sua conoscenza spesso supera le capacità di una macchina programmata.

Applicazioni tipiche dei metodi tradizionali in officina

La rettifica manuale è efficace per la riparazione e la rigenerazione di componenti. La rimozione di graffi e corrosione dalle superfici richiede un approccio flessibile. La preparazione di un pezzo per la saldatura o la brasatura avviene rapidamente. L’operatore adatta il processo allo stato tecnico attuale del pezzo. La produzione di prototipi in unità singole non richiede una costosa programmazione. I metodi tradizionali trovano applicazione nei servizi di assistenza e nelle piccole officine.

La manutenzione e l’affilatura degli utensili da taglio sono dominio della rettifica manuale. Frese, torni e punte richiedono un ripristino preciso dei bordi. L’operatore controlla l’angolo di impostazione e la pressione dell’utensile sulla mola. La lavorazione di piccoli lotti di componenti speciali è economicamente giustificata. Il tempo di preparazione di un programma CNC supererebbe il tempo della lavorazione stessa. La flessibilità dei metodi tradizionali consente una rapida reazione.

Le lavorazioni di finitura e gli adattamenti di montaggio utilizzano la rettifica manuale. La rimozione di piccoli eccessi di materiale avviene in modo controllato. L’operatore verifica l’accoppiamento dei componenti durante la lavorazione. La possibilità di correzione immediata riduce i tempi di realizzazione. L’officina può accettare ordini con scadenze brevi. I metodi tradizionali integrano le moderne tecnologie automatiche.

Suggerimento: Mantenere le rettificatrici tradizionali in buone condizioni tecniche consente di eseguire riparazioni e modifiche urgenti senza attendere la disponibilità di macchine CNC.

Principali differenze tecniche tra rettifica automatica e manuale

L’automazione del processo introduce cambiamenti fondamentali nel modo di lavorare. Le macchine CNC eseguono operazioni senza l’intervento continuo dell’operatore. La precisione dimensionale raggiunta dal controllo numerico supera le capacità dei metodi manuali. La ripetibilità dei parametri nella produzione di serie garantisce una qualità uniforme. Il tempo di esecuzione delle singole operazioni differisce significativamente tra i metodi. Le possibilità di lavorazione di geometrie complesse aumentano grazie all’automazione.

Le differenze riguardano anche i costi iniziali e di esercizio. L’investimento in una rettificatrice CNC è superiore all’acquisto di una macchina convenzionale. I costi del lavoro dell’operatore distribuiti su una grande serie sono inferiori con l’automazione. La flessibilità della produzione di pezzi singoli favorisce i metodi tradizionali. L’analisi economica deve tenere conto della specificità della produzione e del mercato. La decisione sulla scelta della tecnologia richiede la considerazione di molti fattori.

Precisione dimensionale e rugosità della superficie ottenuta

La rettifica CNC raggiunge tolleranze dimensionali dell’ordine di ±0,001 millimetri. Il controllo numerico elimina gli errori dovuti alla negligenza dell’operatore. La compensazione automatica dell’usura del disco abrasivo mantiene le dimensioni durante l’intero ciclo. La ripetibilità delle impostazioni garantisce dimensioni identiche per ogni pezzo. La precisione del posizionamento degli assi raggiunge il livello dei micrometri. Il controllo dei parametri in tempo reale garantisce la qualità.

La rettifica manuale tradizionale raggiunge una precisione dipendente dalle capacità dell’operatore. Un lavoratore esperto può ottenere tolleranze di ±0,01 millimetri. La fatica e la mancanza di concentrazione influiscono sull’accuratezza dimensionale. Il lavoro prolungato su un singolo pezzo aumenta il rischio di errore. Le misurazioni intermedie richiedono l’arresto del processo. La precisione diminuisce all’aumentare del numero di pezzi lavorati.

La rugosità superficiale dopo la rettifica CNC raggiunge valori Ra inferiori a 0,1 micrometri. La velocità di avanzamento costante e la profondità di taglio garantiscono una finitura uniforme. I sistemi automatici mantengono parametri di lavorazione ottimali. Le superfici a specchio si ottengono senza operazioni aggiuntive. La rettifica manuale fornisce una rugosità Ra da 0,8 a 1,6 micrometri. L’operatore può migliorare la finitura modificando la tecnica. Il controllo manuale consente l’adattamento alle esigenze individuali.

Ripetibilità dei parametri nella produzione di serie

La produzione di serie richiede parametri identici per ogni pezzo. La rettifica CNC garantisce una ripetibilità assoluta grazie al programma salvato. La macchina esegue gli stessi movimenti per ogni oggetto. I sistemi di misurazione automatici controllano le dimensioni durante la lavorazione. Le deviazioni vengono rilevate immediatamente e corrette. Serie di centinaia di pezzi mantengono una qualità uniforme.

La rettifica manuale è caratterizzata da risultati variabili. Il primo pezzo può differire dal centesimo di una serie. La fatica dell’operatore influisce sulla precisione dopo alcune ore di lavoro. Il controllo qualità richiede misurazioni più frequenti. Il tempo di lavorazione di ogni pezzo può variare. Mantenere parametri costanti richiede grande concentrazione.

Fattori che influenzano la ripetibilità:

• Stabilità delle impostazioni della macchina e del software
• Compensazione automatica dell’usura dell’utensile
• Eliminazione della variabilità legata all’operatore
• Controllo delle condizioni ambientali e della temperatura
• Proprietà uniformi del materiale lavorato

Le rettificatrici CNC possono lavorare in modalità automatica per tutta la notte. Il carico e lo scarico automatici dei pezzi aumentano l’efficienza. Il sistema di controllo qualità separa i pezzi che non soddisfano le norme. La produzione funziona senza interruzioni legate alla fatica dell’operatore. La rettifica manuale richiede la presenza di un lavoratore qualificato. L’efficienza è limitata dal tempo di lavoro umano.

Tempo di realizzazione del singolo pezzo e dell’intera commessa

Il tempo di preparazione della macchina CNC per la produzione comprende la programmazione e l’impostazione. La creazione del programma può richiedere da pochi minuti a diverse ore. Geometrie complesse richiedono simulazioni e verifiche dettagliate. Il montaggio della mola e del pezzo richiede meno tempo rispetto ai metodi manuali. Una volta avviata, la macchina lavora in modo rapido ed efficiente. Il primo pezzo può essere pronto dopo un tempo di preparazione più lungo.

La rettifica manuale inizia più rapidamente senza la fase di programmazione. L’operatore monta la mola e fissa il pezzo nella morsa. La regolazione dei parametri avviene tramite manopole e leve. La lavorazione del primo pezzo può iniziare dopo pochi minuti. Il tempo di rettifica dipende dalle capacità e dall’esperienza del lavoratore. Ogni pezzo successivo richiede un impegno simile da parte dell’operatore.

Nella produzione di serie, la rettifica CNC mostra un significativo vantaggio in termini di tempo. Dopo la preparazione iniziale, ogni pezzo viene realizzato nello stesso tempo. L’automazione elimina i tempi di inattività tra un pezzo e l’altro. Serie di decine di migliaia di elementi vengono realizzate in modo efficiente. La rettifica manuale non raggiunge tale efficienza temporale. La fatica dell’operatore allunga il tempo di lavorazione dei pezzi successivi.

Suggerimento: Per serie inferiori a 10 pezzi, la rettifica manuale può essere più rapida grazie ai brevi tempi di preparazione e all’assenza di necessità di programmazione.

Possibilità di lavorazione di forme spaziali complesse

La rettifica CNC consente la lavorazione di profili complessi e superfici curvilinee. Il controllo multi-asse permette il movimento della mola in tre o più assi. La programmazione della traiettoria garantisce una riproduzione precisa della geometria. La lavorazione di pale di turbina e stampi a iniezione diventa possibile. Sistemi automatici controllano l’angolo di impostazione della mola. Le superfici con geometria complessa vengono rettificate con elevata precisione.

I metodi manuali tradizionali si limitano principalmente a superfici piane e cilindriche. La lavorazione di profili richiede speciali supporti e attrezzature. L’operatore deve impostare manualmente gli angoli e le posizioni del pezzo. Geometrie complesse superano le capacità della rettifica manuale. Il tempo di realizzazione aumenta con la complessità della forma. La precisione diminuisce con forme più esigenti.

Le capacità delle macchine CNC includono la rettifica di superfici interne cilindriche. Le teste oscillanti e rotanti ampliano la gamma di operazioni. Il cambio automatico delle mole consente l’uso di diversi profili. La lavorazione di denti di ingranaggi e filettature avviene in modo efficiente. La rettifica manuale di tali elementi richiede attrezzature specializzate. La flessibilità dell’operatore non compensa i limiti dell’hardware.

Confronto tra rettifica CNC, tornitura CNC e fresatura

La rettifica costituisce uno dei diversi processi fondamentali di lavorazione per asportazione di truciolo. La tornitura CNC rimuove materiale tramite la rotazione del pezzo e il movimento dell’utensile. La fresatura utilizza un utensile rotante multi-tagliente. Ogni metodo è caratterizzato da specifiche capacità e limitazioni. Precisione, efficienza e applicazioni differiscono tra i processi. La scelta della tecnologia appropriata dipende dai requisiti tecnici e dal materiale.

La rettifica si distingue per la massima precisione dimensionale e qualità superficiale. La tornitura raggiunge una buona precisione con una maggiore efficienza di rimozione del materiale. La fresatura consente la lavorazione di forme spaziali complesse. La combinazione di diversi metodi in una catena tecnologica fornisce risultati ottimali. La rettifica costituisce spesso un’operazione di finitura dopo la tornitura o la fresatura.

Gamma di precisione raggiunta con diversi metodi di lavorazione

La precisione della rettifica CNC raggiunge tolleranze dimensionali IT5 e superiori. La rugosità superficiale Ra può essere inferiore a 0.1 micrometri. Il controllo dei parametri in tempo reale garantisce la stabilità dimensionale. Materiali duri e temprati vengono rettificati con piena precisione. La temperatura del processo rimane bassa grazie al raffreddamento. Le deformazioni termiche del pezzo vengono minimizzate efficacemente.

La tornitura CNC raggiunge tolleranze dimensionali nella classe IT6-IT8. La rugosità superficiale Ra rientra nell’intervallo 0.8-1.6 micrometri. La lavorazione di sgrossatura rimuove rapidamente grandi quantità di materiale. La tornitura di finitura migliora la qualità superficiale. Materiali morbidi e mediamente duri vengono lavorati in modo efficiente. Acciai temprati superano le capacità degli utensili da tornio standard.

La fresatura CNC garantisce una precisione dimensionale nella classe IT7-IT9. Le superfici fresate presentano una rugosità Ra da 1.6 a 3.2 micrometri. La lavorazione di forme tridimensionali complesse è il dominio della fresatura. La precisione dipende dalla rigidità della macchina e dell’utensile. Le forze di taglio possono causare deformazioni di elementi a parete sottile. La scelta della strategia di fresatura influisce sulla qualità della finitura.

Applicazione della rettifica come operazione di finitura

La catena tecnologica spesso inizia con la tornitura o la fresatura grezza. Queste operazioni rimuovono la maggior parte del materiale in eccesso rapidamente. Tuttavia, lasciano una superficie ruvida e una minore precisione dimensionale. La rettifica di finitura rimuove gli ultimi decimi di micrometro di materiale. Questo processo conferisce alla superficie le proprietà funzionali richieste. Le tolleranze dimensionali raggiungono il livello conforme alla documentazione tecnica.

I rulli per cuscinetti volventi sono pre-lavorati con un sovrametallo di alcuni decimi di millimetro. La rettifica di finitura rimuove il sovrametallo e conferisce la durezza superficiale richiesta. La cilindricità e la circolarità raggiungono il livello dei micrometri. La rugosità Ra inferiore a 0,2 micrometri garantisce il corretto funzionamento del cuscinetto. La lavorazione senza rettifica non soddisferebbe i requisiti operativi. La qualità della superficie influisce direttamente sulla durata dell’elemento.

Gli stampi a iniezione vengono fresati fino a una forma vicina a quella finale. La rettifica rimuove i segni della fresa e conferisce una finitura a specchio. La precisione della geometria degli stampi influisce sulla qualità dei prodotti fabbricati. Le superfici di lavoro devono essere lisce e prive di difetti. La rettifica costituisce l’ultima operazione prima del montaggio. Questo processo determina la funzionalità dell’intero utensile.

Materiali che richiedono lavorazione abrasiva anziché asportazione di truciolo

I materiali con durezza superiore a 60 HRC non possono essere lavorati efficacemente per asportazione di truciolo. Gli acciai per utensili e per cuscinetti temprati richiedono la rettifica. Gli utensili da tornio e le frese si usurano rapidamente nel tentativo di lavorarli. La rettifica con mole CBN o diamantate è l’unica metodo economico. La precisione e la qualità della superficie vengono raggiunte senza problemi. La temperatura di lavorazione rimane controllata grazie al raffreddamento.

La ceramica tecnica utilizzata nell’industria elettronica e medica viene rettificata con mole diamantate. Il materiale, fragile e molto duro, non sopporta carichi dinamici. La rettifica rimuove il materiale gradualmente senza rischiare rotture. La precisione dimensionale raggiunge il livello dei micrometri. La lavorazione per asportazione di truciolo non è possibile a causa delle proprietà del materiale. La rettifica costituisce la principale tecnologia di finitura della ceramica.

Il vetro ottico e i cristalli destinati all’industria di precisione richiedono la rettifica. Le superfici ottiche devono avere una geometria e una levigatezza ideali. La rettifica con l’uso di mole speciali conferisce le proprietà richieste. Il processo si svolge in diverse fasi con granulometria sempre più fine. La lucidatura costituisce l’ultima fase di finitura. I metodi di asportazione di truciolo non trovano applicazione nella lavorazione del vetro.

Suggerimento: Verificare la durezza del materiale prima di pianificare la lavorazione consente di scegliere il metodo corretto ed evitare costosi tentativi di asportazione di truciolo inefficace.

Vantaggi dell’automazione del processo di rettifica nella produzione

L’automazione del processo di rettifica introduce una serie di benefici operativi ed economici. L’eliminazione degli errori umani aumenta la qualità della produzione. La possibilità di lavorare in modalità non presidiata aumenta l’efficienza dell’impianto. La compensazione automatica dell’usura della mola riduce i costi dei materiali. Il controllo numerico garantisce la ripetibilità e la stabilità del processo. L’investimento in macchine CNC si ripaga con un’adeguata scala di produzione.

Le moderne rettificatrici CNC si integrano con i sistemi di gestione della produzione. I dati sul corso del processo vengono trasmessi al sistema ERP. Il monitoraggio delle prestazioni e della qualità avviene in tempo reale. La pianificazione della produzione tiene conto della disponibilità di macchine e materiali. L’automazione supporta lo sviluppo del concetto di Industria 4.0. Gli impianti di produzione acquisiscono un vantaggio competitivo sul mercato.

Eliminazione degli errori umani durante la lavorazione di precisione

I sistemi di controllo automatico eseguono le operazioni secondo il programma. Non si verificano errori dovuti alla distrazione dell’operatore. La precisione delle impostazioni è mantenuta per tutto il ciclo produttivo. La fatica non influisce sulla qualità della lavorazione come nei metodi manuali. I programmi vengono testati prima dell’avvio della produzione. Le simulazioni rilevano errori di programmazione prima della lavorazione fisica.

Il controllo dimensionale avviene automaticamente tramite sonde di misurazione integrate. Il sistema confronta i valori misurati con le tolleranze. Le deviazioni causano la correzione automatica dei parametri. I pezzi che non soddisfano le norme vengono segregati prima di ulteriori lavorazioni. Le statistiche di qualità vengono raccolte in un database. L’analisi dei trend consente il miglioramento del processo.

La formazione dell’operatore di macchine CNC si concentra sulla programmazione e sulla supervisione. La lavorazione diretta viene eseguita dalla macchina. Il rischio di danneggiamento del pezzo per disattenzione diminuisce. L’operatore si concentra sul controllo del corso del processo. L’intervento è richiesto solo in situazioni di emergenza. La qualità della produzione aumenta con l’automazione.

Possibilità di lavoro in modalità automatica durante la notte

Le rettificatrici CNC dotate di caricatori automatici lavorano autonomamente. Il magazzino dei pezzi da lavorare fornisce i dettagli alla macchina. Un robot o un manipolatore monta il pezzo nel mandrino. Al termine della lavorazione, il sistema rimuove il pezzo e lo deposita su un pallet. Il pezzo successivo viene prelevato automaticamente. Il ciclo si ripete senza intervento dell’operatore.

Il lavoro notturno e durante i fine settimana aumenta l’utilizzo della macchina. L’efficienza dell’impianto cresce senza la necessità di assumere personale aggiuntivo. I costi del lavoro si distribuiscono su un maggior numero di pezzi prodotti. Il controllo automatico del processo garantisce la sicurezza. I sistemi di monitoraggio allarmano il personale in caso di guasto. L’impianto può produrre ventiquattro ore su ventiquattro.

Vantaggi del lavoro automatico:

• Aumento dell’efficienza attraverso l’utilizzo completo del tempo di lavoro della macchina
• Riduzione dei costi di manodopera nella produzione in serie
• Riduzione dei tempi di consegna per ordini di grandi dimensioni
• Possibilità di rispondere a richieste urgenti dei clienti
• Ottimizzazione del consumo energetico durante i periodi di tariffe più basse

I sistemi automatici monitorano il consumo di mole e utensili. La sostituzione della mola avviene secondo programma. Il magazzino utensili garantisce la continuità della produzione. La manutenzione viene pianificata al di fuori delle ore di punta. L’affidabilità delle macchine CNC garantisce la stabilità del processo. L’impianto acquisisce flessibilità nella pianificazione della produzione.

Risparmio di tempo nella compensazione dell’usura della mola

La mola si usura durante il lavoro e perde il suo profilo originale. La rettifica CNC compensa automaticamente l’usura tramite correzione dimensionale. Il sistema misura le dimensioni del pezzo e le confronta con i valori impostati. Le deviazioni dovute all’usura vengono corrette immediatamente. Il controllo modifica la traiettoria di movimento della mola. Le dimensioni dei dettagli rimangono in tolleranza per un periodo più lungo.

La rettifica manuale richiede misurazioni frequenti e correzioni manuali. L’operatore misura il pezzo con uno strumento micrometrico. Le deviazioni rilevate vengono corrette modificando l’impostazione della profondità. Questo processo richiede tempo e interrompe la lavorazione. Il rischio di errore di misurazione aumenta con la fatica. La compensazione automatica elimina questi problemi.

I sistemi profiler monitorano la geometria della mola durante il lavoro. Rilevano l’usura e i danni sulla superficie di lavoro. L’inclinazione automatica della mola ripristina un profilo affilato. L’operazione dura pochi secondi e avviene senza interrompere la produzione. La durata della mola si allunga grazie all’utilizzo ottimale. I costi dei materiali abrasivi diminuiscono mantenendo la qualità.

Suggerimento: L’inclinazione automatica regolare della mola mantiene costanti i parametri di rettifica e prolunga il tempo di lavoro tra le sostituzioni della mola.

Servizi di rettifica CNC presso CNC Partner

CNC Partner è specializzata nella lavorazione di precisione dei metalli utilizzando tecnologie moderne. La rettifica CNC rappresenta uno dei settori chiave di attività dell’azienda. Macchine avanzate consentono di ottenere la massima qualità di finitura superficiale. L’azienda realizza ordini per clienti di diversi settori industriali. La precisione dimensionale e la levigatezza superficiale raggiungono il livello richiesto nelle applicazioni specialistiche.

Lo stabilimento di Bydgoszcz dispone di un moderno parco macchine. L’assistenza copre sia la produzione in serie che i singoli componenti. L’alta qualità dei servizi e l’approccio flessibile alle esigenze dei clienti distinguono CNC Partner. L’azienda serve imprese dalla Polonia e dai paesi dell’Unione Europea. L’esperienza e il continuo sviluppo tecnologico consentono la realizzazione di progetti impegnativi.

Ambito dei servizi di lavorazione di precisione

CNC Partner realizza rettifica piana e rettifica cilindrica CNC. La lavorazione di finitura garantisce parametri di rugosità superficiale fino a Ra 0,63. Le capacità tecniche includono la rettifica di pannelli strumenti e componenti complessi. La macchina Jung con campo di lavoro di 2000 x 1000 millimetri consente la lavorazione di elementi di grandi dimensioni. Il controllo numerico automatico garantisce la ripetibilità dei parametri nelle serie di produzione.

L’azienda utilizza metodi di lavorazione di precisione per diversi materiali metallici. Acciai temprati e leghe ad alta durezza vengono rettificati senza problemi. Il controllo qualità in ogni fase della produzione garantisce il rispetto delle norme dimensionali. Lo stabilimento realizza commesse per l’industria automobilistica, aerospaziale e medica. La rettifica di finitura rappresenta l’ultima fase della lavorazione prima del montaggio dei componenti.

Servizio completo di produzione

CNC Partner offre anche fresatura CNC e tornitura CNC. L’elettroerosione a filo WEDM completa le capacità di lavorazione di forme complesse. Il servizio completo consente la realizzazione di progetti dalla fase prototipale alla produzione di serie. La collaborazione comprende aziende manifatturiere, studi di progettazione e imprese che forniscono servizi CNC. L’approccio individuale a ogni incarico garantisce soluzioni tecniche ottimali.

Lo stabilimento dispone di fresatrici GF Mikron e torni Haas. Le macchine per elettroerosione GF Cut eseguono tagli di precisione in materiali con durezza fino a 64 HRC. Il parco macchine viene regolarmente modernizzato secondo le ultime tendenze. L’azienda investe nello sviluppo tecnologico e nella formazione dei dipendenti. L’esperienza pluriennale si combina con metodi di lavorazione innovativi.

Evasione ordini e supporto tecnico

Preventivi vengono preparati in un tempo da 2 a 48 ore. Il tempo di realizzazione degli incarichi varia da 3 a 45 giorni a seconda della complessità del progetto. La consegna viene effettuata tramite spedizione sul territorio della Polonia entro 48 ore. Contratti più grandi vengono consegnati con trasporto proprio direttamente al cliente. La posizione strategica a Bydgoszcz e una sviluppata rete logistica garantiscono la puntualità.

Contattare l’ufficio tecnico consente di ottenere informazioni dettagliate sulle capacità di lavorazione. Le consulenze degli specialisti aiutano nella scelta della tecnologia ottimale per un progetto specifico. I prezzi dei servizi sono adattati all’ambito dell’incarico e ai requisiti di qualità. Vi invitiamo a contattarci per discutere le esigenze produttive. L’ordine di servizi CNC inizia con una richiesta di offerta e l’invio della documentazione tecnica.

Applicazioni pratiche della rettifica CNC in vari settori

La rettifica CNC trova ampio impiego nei settori che richiedono alta precisione. La produzione di utensili da taglio sfrutta le capacità di questa tecnologia. L’industria automobilistica necessita di componenti con tolleranze ristrette. La produzione di componenti per cuscinetti richiede superfici lisce. Il settore medico utilizza la rettifica per la produzione di impianti. L’industria aeronautica impiega componenti di precisione per motori e trasmissioni.

Lo sviluppo della tecnologia di rettifica CNC amplia le aree di applicazione. La lavorazione di nuovi materiali compositi diventa possibile. La micro-rettifica di componenti elettronici e ottici acquista importanza. L’automazione del processo riduce i costi di produzione di alta qualità. Le aziende che investono in rettificatrici CNC ottengono un vantaggio di mercato. Questa tecnologia sta diventando uno standard nella produzione di precisione.

Produzione di utensili da taglio e componenti di precisione

Frese, punte e alesatori richiedono una lavorazione precisa delle superfici di lavoro. I taglienti vengono rettificati con angoli specifici. La precisione degli angoli influisce direttamente sulla durata dell’utensile. La rettifica CNC garantisce la ripetibilità della geometria di ogni tagliente. Le superfici raggiungono una rugosità Ra inferiore a 0,2 micrometri. Gli utensili lavorano più a lungo e in modo più efficace con una qualità superiore.

Matrici e punzoni per la lavorazione plastica vengono rettificati secondo dimensioni precise. Le tolleranze dimensionali sono di pochi micrometri. La levigatezza della superficie influisce sulla qualità dei prodotti fabbricati. La rettifica di profili con forme complesse richiede un controllo multi-asse. L’automazione del processo riduce i tempi di produzione. Gli utensili di alta qualità trovano applicazione nell’industria di massa.

Le placchette intercambiabili in carburi cementati vengono rettificate dopo la sinterizzazione. Materiali con durezza superiore a 80 HRC richiedono mole diamantate. La precisione dimensionale raggiunge il livello IT5. Le superfici di lavoro presentano una finitura a specchio. La durata delle placchette dipende dalla qualità della rettifica. La produzione in serie richiede automazione e ripetibilità.

Lavorazione di finitura di parti per l’industria automobilistica

Gli alberi motore dei motori a combustione interna vengono rettificati dopo la tempra. I perni di banco e di biella raggiungono diametri con una tolleranza di pochi micrometri. La rugosità superficiale Ra è inferiore a 0,4 micrometri. La precisione della geometria influisce sulle vibrazioni e sulla durata del motore. La rettifica CNC garantisce alta qualità nella produzione in serie. L’efficienza delle macchine consente la lavorazione di migliaia di alberi al mese.

Gli ingranaggi dei cambi vengono rettificati dopo il trattamento termico. Le superfici dei denti acquisiscono durezza e levigatezza. La precisione dell’evolvente del dente determina il rumore della trasmissione. La rettifica di profili modella ogni dente con una precisione di micrometri. L’automazione del processo mantiene la qualità dell’intera serie. La produzione di trasmissioni per l’industria automobilistica richiede la rettifica CNC.

I pistoni e le canne dei cilindri richiedono una finitura superficiale precisa. La rettifica delle superfici interne cilindriche avviene su rettificatrici speciali. La rotondità e la cilindricità raggiungono livelli di micrometri. Una rugosità Ra inferiore a 0,8 micrometri riduce l’usura delle fasce elastiche. I sistemi automatici controllano le dimensioni durante la lavorazione. La qualità dei componenti del motore influisce sulla sua durata e prestazioni.

Produzione di componenti per cuscinetti e guarnizioni

Gli anelli dei cuscinetti a sfere e a rulli vengono rettificati con la massima precisione. Le piste interne ed esterne raggiungono una rugosità Ra inferiore a 0,1 micrometri. La rotondità delle piste è di pochi decimi di micrometro. La rettifica senza centri garantisce una rotondità perfetta. Questo processo elimina la necessità di centrare il pezzo. La produzione in serie di cuscinetti richiede la piena automazione.

Le sfere e i rulli dei cuscinetti vengono rettificati per ottenere una sfericità perfetta. Le deviazioni di forma non possono superare il micrometro. Le superfici raggiungono una finitura a specchio. La rettifica avviene in più fasi con granulometria decrescente. Il controllo automatico delle dimensioni classifica i componenti in classi di precisione. La qualità delle sfere influisce sul rumore e sulla durata del cuscinetto.

Le superfici delle tenute meccaniche vengono rettificate per ottenere una planarità di micrometri. La rugosità Ra è inferiore a 0,05 micrometri. La levigatezza della superficie garantisce la tenuta della giunzione. La rettifica delle superfici piane avviene su rettificatrici di precisione. Sistemi automatici controllano la planarità durante la lavorazione. Le tenute trovano applicazione in pompe e compressori.

Suggerimento: Il controllo di qualità delle superfici con metodi ottici consente di rilevare micro-imperfezioni invisibili agli strumenti di contatto.

FAQ: Domande frequenti

Quali sono i costi iniziali di investimento per una rettificatrice CNC rispetto a una macchina tradizionale?

Una rettificatrice CNC richiede un esborso finanziario notevolmente maggiore per l’acquisto. Il prezzo di una macchina moderna oscilla da 200.000 a oltre 1.000.000 di PLN. I costi dipendono dalle dimensioni, dalla precisione e dalle attrezzature aggiuntive. Una rettificatrice universale tradizionale costa da 30.000 a 150.000 PLN. La differenza deriva dai sistemi avanzati di controllo e automazione. L’investimento in una macchina CNC si ripaga nella produzione in serie.

È necessario considerare i costi di formazione degli operatori e del software CAM. La preparazione del personale per la gestione delle macchine CNC richiede diversi mesi. La rettifica tradizionale richiede anni di esperienza pratica. Le macchine automatiche generano costi di manodopera inferiori per grandi serie. L’analisi del ritorno sull’investimento dovrebbe includere orizzonti temporali e la produzione pianificata. Le piccole officine scelgono spesso macchine convenzionali per motivi economici. Gli impianti di produzione di massa preferiscono l’automazione per l’efficienza.

La rettifica CNC è adatta per la lavorazione di tutti i tipi di materiali?

La tecnologia CNC è efficace per la maggior parte dei materiali metallici e non metallici. Acciai temprati, ceramiche tecniche e vetro ottico vengono rettificati senza problemi. Mole diamantate e CBN consentono la lavorazione delle sostanze più dure. Materiali morbidi come l’alluminio possono intasare la mola. La scelta del tipo di mola appropriato elimina la maggior parte delle limitazioni. Plastiche e compositi richiedono parametri di raffreddamento speciali.

Le macchine CNC consentono un adattamento preciso dei parametri al materiale. Il sistema regola automaticamente velocità e avanzamento secondo il programma. Le materie plastiche possono fondere a temperature eccessive. Il raffreddamento a liquido o ad aria controlla il processo termico. Materiali fragili come la ceramica richiedono una rettifica delicata senza urti. Le proprietà del materiale lavorato includono durezza, fragilità, conducibilità termica e composizione chimica. La consultazione con il fornitore delle mole aiuta a scegliere la soluzione ottimale.

Quanto tempo richiede la programmazione di una rettificatrice CNC prima dell’inizio della produzione?

Il tempo di programmazione dipende dalla complessità della geometria dell’oggetto. Dettagli cilindrici semplici possono essere programmati in 15-30 minuti. Forme spaziali complesse richiedono diverse ore di lavoro. Il software CAM importa i dati dai modelli CAD automaticamente. La simulazione del processo aiuta a individuare errori prima della lavorazione fisica. Un programmatore esperto riduce significativamente il tempo di preparazione.

Le librerie di programmi pronti per operazioni tipiche accelerano il lavoro. I parametri salvati nel sistema possono essere riutilizzati per dettagli simili. La prima programmazione di un nuovo elemento richiede più tempo. Lotti successivi di oggetti identici vengono avviati immediatamente. I fattori che influenzano il tempo includono l’esperienza del programmatore, la disponibilità di modelli CAD, la complessità della geometria e le tolleranze richieste. La verifica e la correzione del programma possono prolungare la preparazione. L’investimento di tempo in una programmazione accurata si ripaga attraverso la qualità della produzione.

Quali sono i guasti più comuni delle rettificatrici CNC e come prevenirli?

L’usura dei cuscinetti del mandrino è un problema tipico in caso di uso intensivo. La manutenzione regolare e la sostituzione del lubrificante prolungano la durata dei componenti. Problemi con l’elettronica di controllo possono interrompere la produzione. La protezione da polvere abrasiva e umidità protegge i sottosistemi. I danni alle guide lineari derivano dalla mancanza di lubrificazione. Il sistema di controllo diagnostico rileva le anomalie precocemente. Ispezioni tecniche sistematiche prevengono la maggior parte dei guasti.

Guasti al sistema di raffreddamento portano al surriscaldamento del pezzo e della mola. La pulizia dei filtri e il controllo del livello del liquido rientrano nei compiti di routine. L’usura della mola senza compensazione causa errori dimensionali. Le azioni preventive includono la lubrificazione regolare delle guide, la sostituzione dei filtri dell’aria, il controllo della tensione delle cinghie di trasmissione, la pulizia del sistema di raffreddamento e la calibrazione dei sensori di misurazione. La formazione degli operatori sulla gestione e manutenzione riduce il rischio di danni. Un piano di manutenzione preventiva garantisce l’affidabilità della macchina. La disponibilità di pezzi di ricambio riduce i tempi di fermo macchina per la manutenzione.

L’operatore di una rettificatrice CNC necessita delle stesse competenze di quelle per macchine tradizionali?

Le competenze richieste per le macchine CNC differiscono dalle abilità manuali. L’operatore CNC deve conoscere la programmazione e l’uso del computer. La lettura dei codici G e M e del software CAM è fondamentale. Il rettificatore tradizionale necessita di molti anni di esperienza pratica. Il controllo manuale del processo richiede intuizione e precisione nei movimenti. La formazione sulle macchine CNC dura meno dell’apprendimento di un mestiere manuale. Queste competenze si completano a vicenda in uno stabilimento moderno.

L’operatore CNC si concentra sulla supervisione e sul controllo qualità. La macchina esegue la lavorazione secondo il programma autonomamente. Il dipendente monitora i parametri e reagisce agli allarmi. La conoscenza dei materiali rimane universale per entrambi i metodi. L’esperienza con macchine tradizionali facilita la comprensione del processo CNC. I lavoratori più giovani assimilano più rapidamente le tecnologie informatiche. Gli specialisti più anziani apportano conoscenze pratiche e comprensione della fisica della lavorazione. La combinazione di competenze crea un professionista versatile.

Riepilogo

La rettifica CNC rappresenta una tecnologia avanzata di lavorazione di finitura. L’automazione del processo garantisce una precisione dimensionale dell’ordine dei micrometri. La ripetibilità dei parametri nella produzione in serie supera le capacità dei metodi manuali. La rugosità superficiale raggiunge valori che consentono l’uso diretto dei pezzi. La possibilità di lavorare geometrie complesse amplia le aree di applicazione. L’eliminazione degli errori umani aumenta la qualità e l’efficienza della produzione.

La rettifica manuale tradizionale mantiene il suo valore in situazioni specifiche. La flessibilità dell’operatore è utile nella produzione unitaria e nelle riparazioni. Il breve tempo di preparazione consente una rapida risposta a ordini urgenti. I costi iniziali inferiori facilitano l’investimento per piccole officine. L’esperienza dell’operatore compensa i limiti dell’attrezzatura. Entrambi i metodi possono completarsi a vicenda in un moderno stabilimento produttivo.

La scelta della tecnologia dipende dalla scala di produzione e dai requisiti di qualità. Grandi serie di componenti di precisione giustificano l’investimento in rettificatrici CNC. La produzione unitaria e in piccola serie può essere più efficiente con metodi tradizionali. L’analisi economica dovrebbe considerare i costi iniziali e operativi. Lo sviluppo della tecnologia di rettifica CNC apre nuove possibilità per l’industria. L’automazione del processo sta diventando uno standard nella produzione di alta qualità.

Fonti:

1. https://pl.wikipedia.org/wiki/Szlifowanie
2. https://www.3erp.com/blog/cnc-grinding/
3. https://www.scientific.net/AMR.588-589.1729
4. https://www.grinding.ch/en/united-grinding/news-events/news-overview/details/news/schleifen-braucht-kluge-automatisierung/
5. https://bccncmilling.com/understanding-cnc-machine-accuracy-and-repeatability/
6. https://at-machining.com/cnc-grinding/
7. https://www.madearia.com/blog/cnc-grinding-explained%EF%BC%9Aprocess-types-advantages-and-applications/
8. https://shop.machinemfg.com/understanding-cnc-grinding-a-comprehensive-guide/
9. https://digital.wpi.edu/downloads/d217qr390?locale=zh
10. https://citeseerx.ist.psu.edu/document?repid=rep1&type=pdf&doi=22e22646dc665ceb67281e94e1daccdddb96fd42
11. https://research.sabanciuniv.edu/34760/1/MertGurtan_10178362.pdf
12. https://www.academia.edu/111466475/Robotical_Automation_in_CNC_Machine_Tools_A_Review
