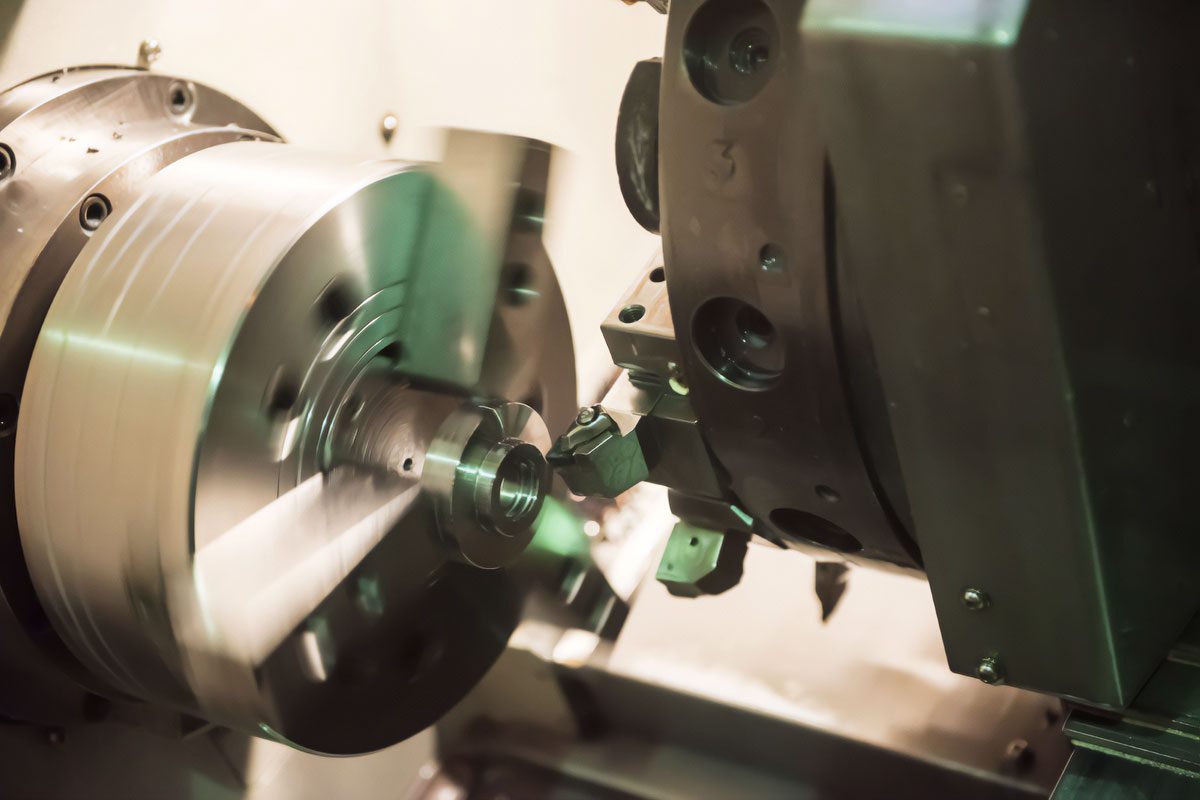

Quali sono gli errori più comuni nella tornitura CNC e come evitarli?

La lavorazione su torni CNC richiede un approccio preciso in ogni fase del processo produttivo. Anche le più piccole imperfezioni portano a perdite finanziarie che possono raggiungere migliaia di euro. I problemi più comuni riguardano tre aree chiave: la programmazione delle macchine, la preparazione degli utensili da taglio e il corretto posizionamento del materiale da lavorare.

Gli errori di programmazione costituiscono circa il 40% di tutti i problemi nella tornitura CNC. Valori errati di velocità di rotazione, calcoli errati dell’avanzamento e l’omissione della compensazione del raggio utensile generano pezzi difettosi. Il settore industriale perde milioni di euro all’anno a causa della scelta errata dei parametri di taglio.

Una prevenzione efficace degli errori richiede un approccio sistematico basato sul controllo qualità. Il controllo regolare dello stato delle macchine, degli utensili e dei materiali elimina la maggior parte dei problemi prima che si verifichino. Le aziende che adottano procedure di controllo complete registrano una riduzione degli scarti di produzione del 60-80%.

Errori di programmazione e loro impatto sulla qualità della lavorazione

La programmazione errata delle macchine CNC è la causa principale dei problemi di qualità nella produzione. Errori nel codice G-code, valori errati dei parametri e traiettorie utensile non corrette portano a pezzi difettosi. Le collisioni durante la lavorazione possono causare danni alla macchina per un valore di 50-200 mila euro.

I sistemi CAM delle moderne macchine utensili richiedono un’immissione precisa dei dati. Ogni parametro deve essere adattato al materiale da lavorare, al tipo di utensile e ai requisiti di qualità. La simulazione del programma prima della lavorazione effettiva elimina la maggior parte degli errori di programmazione.

Gli operatori delle macchine spesso trascurano il controllo dei punti zero prima dell’avvio del ciclo. Impostazioni errate portano all’inizio della lavorazione in un punto sbagliato, con conseguenti collisioni dell’utensile con il mandrino o il materiale. Le perdite di materiale dovute a questo motivo possono raggiungere il 15-30% della produzione totale.

Impostazioni errate della velocità di rotazione del mandrino

Velocità di rotazione errate hanno un impatto diretto sulla qualità della superficie e sulla durata degli utensili da taglio. Giri troppo elevati causano il surriscaldamento delle placchette, riducendone la durata del 40-60%. Valori troppo bassi portano a un taglio errato e alla formazione di intagli sulla superficie del pezzo.

L’acciaio al carbonio con durezza 45-50 HRC richiede una velocità di rotazione di 80-120 m/min. L’alluminio può essere lavorato a velocità di 200-400 m/min, mentre la ghisa grigia tollera valori di 150-250 m/min. Il superamento dei parametri raccomandati riduce la durata degli utensili fino al 70%.

I sistemi di monitoraggio delle moderne macchine CNC consentono il controllo automatico della velocità di rotazione. Sensori di temperatura dell’utensile segnalano il superamento dei valori di sicurezza. L’utilizzo del controllo adattivo dei parametri aumenta l’efficienza della lavorazione del 25-35%.

Calcoli errati dell’avanzamento dell’utensile durante la lavorazione

Un avanzamento errato dell’utensile causa problemi superficiali e dimensionali delle parti lavorate. Un avanzamento troppo elevato può causare il blocco della macchina utensile o la rottura dell’utensile. Un avanzamento troppo basso con materiali che si induriscono per deformazione plastica porta a un peggioramento della qualità del taglio.

La tornitura grezza richiede avanzamenti di 0,3-0,8 mm/giro a seconda del materiale. La finitura utilizza valori di 0,05-0,2 mm/giro per ottenere la rugosità superficiale desiderata. I materiali duttili richiedono parametri diversi dai materiali fragili.

Calcoli errati dell’avanzamento spesso derivano da una scelta errata della profondità di taglio. Una profondità maggiore del raggio d’angolo dell’inserto garantisce un taglio stabile. Valori inferiori a 0,3 mm possono causare attrito sfavorevole anziché un taglio corretto.

Compensazione errata del raggio del tagliente

Errori nella compensazione del raggio portano a imprecisioni dimensionali dei pezzi lavorati. Valori errati nel programma CNC causano sovradimensionamento o sottodimensionamento del materiale. L’omissione della compensazione durante la lavorazione di contorni complessi genera forme geometriche errate.

La compensazione deve tenere conto del raggio effettivo dell’angolo dell’inserto da taglio. I nuovi inserti hanno un raggio nominale di 0,4-1,6 mm a seconda dell’applicazione. L’usura dell’utensile modifica i valori di compensazione, richiedendo un aggiornamento regolare del programma.

I moderni sistemi di controllo CNC offrono la determinazione automatica del raggio d’angolo tramite la misurazione dell’utensile. Questa funzione elimina gli errori derivanti dalle differenze tra la geometria nominale e quella effettiva dell’inserto. I sistemi di misurazione possono determinare il raggio con una precisione di ±0,005 mm, superando di gran lunga la precisione delle misurazioni manuali.

Una compensazione errata durante la lavorazione di scanalature interne può causare la collisione dell’utensile con il materiale. Un raggio di compensazione maggiore del raggio più piccolo nel profilo genera un errore di calcolo nel sistema di controllo. Pertanto, la progettazione dei contorni deve tenere conto dei limiti imposti dalla geometria degli utensili utilizzati.

Omissione dei cicli di sicurezza nel programma di controllo

I cicli di sicurezza proteggono la macchina, gli utensili e l’operatore da danni. L’omissione del controllo dei limiti assiali può portare alla collisione della contropunta con il mandrino. La mancanza di controllo della velocità massima provoca danni ai cuscinetti del mandrino.

I cicli di sicurezza standard includono:

• Controllo delle posizioni di riferimento di tutti gli assi
• Controllo delle velocità di rotazione massime
• Verifica dei limiti dell’area di lavoro
• Test di funzionamento dei sistemi di emergenza

I moderni sistemi di controllo offrono funzioni di controllo adattivo che regolano automaticamente i parametri in base alle condizioni di lavorazione attuali. Le funzioni STO (Safe Torque Off) e SLS (Safely Limited Speed) minimizzano il rischio di danni alla macchina durante il funzionamento in modalità setup. Questi sistemi possono limitare la velocità a 20 giri/min per il mandrino utensile e a 50 giri/min per il mandrino di serraggio.

Le moderne macchine tornitrici CNC sono dotate di sistemi di sicurezza multistadio che includono pulsanti di arresto di emergenza, barriere fotoelettriche e cavi di sicurezza. I pulsanti di arresto di emergenza di categoria I secondo la norma IEC 60204-1 devono essere accessibili da ogni postazione di lavoro della macchina. L’attivazione del sistema di emergenza provoca l’arresto immediato di tutti i movimenti e l’interruzione dell’alimentazione dei motori, mantenendo la categoria di sicurezza 3 o 4.

Suggerimento: I moderni sistemi di controllo consentono la generazione automatica di cicli di sicurezza. Le funzioni di controllo adattivo regolano i parametri in base alle condizioni di lavorazione attuali, riducendo il rischio di errori del 50-70%.

Problemi nella scelta e preparazione degli utensili da taglio

La scelta e la preparazione errate degli utensili da taglio influiscono direttamente sulla qualità della lavorazione e sulla sicurezza del processo. Errori nella scelta dei tipi di inserti, della geometria e del fissaggio portano a un’usura prematura degli utensili. Le perdite dovute a questo motivo possono rappresentare il 20-30% dei costi di produzione totali.

I moderni utensili da taglio offrono geometrie diverse adattate ad applicazioni specifiche. Gli inserti con rompitruciolo di tipo wiper consentono un avanzamento doppio mantenendo la stessa rugosità superficiale. I tipi rivestiti con metodo PVD garantiscono una maggiore durata nella lavorazione di materiali temprati.

La temperatura di taglio è fondamentale per la durata degli utensili. Il superamento degli 800°C per il metallo duro sinterizzato porta a una rapida degradazione del tagliente. I sistemi di raffreddamento ad alta pressione possono ridurre la temperatura di 200-300°C, aumentando la durata degli utensili del 40-60%.

Angolo di impostazione errato dell’utensile rispetto al materiale

Un angolo di impostazione errato dell’utensile provoca una lavorazione impropria e un’usura prematura della placchetta. Ogni materiale richiede un angolo di attacco della lama appropriato per ottenere condizioni di taglio ottimali. L’acciaio temprato necessita di angoli di 5-15°, mentre l’alluminio richiede valori di 15-25°.

L’angolo di impostazione influisce sulla direzione e sull’entità delle forze di taglio che agiscono sul pezzo. Valori errati portano a vibrazioni della macchina e a un’imprecisione della lavorazione. Un angolo di attacco vicino a 90° dirige le forze verso il mandrino, garantendo maggiore stabilità.

I sistemi di attacco utensile di tipo Capto garantiscono la ripetibilità dell’impostazione degli angoli con una precisione di ±0,01°. I portautensili conici tradizionali possono presentare errori di posizionamento fino a ±0,05%, il che influisce sulla qualità della lavorazione. L’investimento in sistemi di attacco precisi si ripaga con una maggiore qualità della produzione.

Placchette usurate che causano la formazione di intagli

Lavorare con utensili usurati genera difetti superficiali e problemi dimensionali delle parti lavorate. Le placchette smussate richiedono maggiori forze di taglio, il che porta a vibrazioni della macchina. Le forze aumentate possono causare una flessione del pezzo di 0,02-0,05 mm.

I segni di usura degli utensili includono:

• Usura della superficie di attacco superiore a 0,3 mm
• Formazione di un cratere sulla superficie di spoglia
• Microfratture sul tagliente
• Cambiamento del colore della placchetta in blu-violaceo

Il controllo regolare dello stato delle placchette previene problemi di qualità. I sensori di monitoraggio delle vibrazioni possono rilevare automaticamente l’usura degli utensili. Questi sistemi segnalano la necessità di sostituire la placchetta con 5-10 minuti di anticipo rispetto all’usura completa.

Fissaggio errato dell’utensile nel portautensile

Un fissaggio allentato dell’utensile causa vibrazioni e imprecisioni dimensionali delle parti lavorate. Un fissaggio improprio della placchetta nel portautensile può portare alla sua rottura durante il taglio. Un serraggio troppo debole delle viti di fissaggio genera instabilità, che peggiora la rugosità superficiale.

Un fissaggio corretto richiede il serraggio uniforme di tutte le viti con una coppia di 8-12 Nm per le placchette standard. Le superfici di fissaggio devono essere pulite e prive di trucioli e contaminazioni. La verifica della stabilità prima dell’avvio del ciclo è una procedura obbligatoria.

I sistemi di attacco idraulico garantiscono una tensione costante degli utensili indipendentemente dalla temperatura. Una pressione di 50-80 bar garantisce un fissaggio ripetibile con una precisione di ±0,002 mm. Il fissaggio meccanico tradizionale può presentare errori di posizionamento fino a ±0,01 mm.

Mancata verifica della geometria dell’utensile prima dell’inizio del lavoro

Saltare il controllo della geometria degli utensili prima della lavorazione porta a problemi di qualità e danni alla macchina. Un raggio di punta errato della placchetta causa errori di compensazione nel programma CNC. Un tagliente danneggiato genera intagli sulla superficie del pezzo.

La verifica della geometria dovrebbe includere:

• Misurazione del raggio d’angolo con una precisione di ±0,01 mm
• Controllo dell’angolo della lama e della superficie di appoggio
• Verifica dello stato del tagliente
• Controllo del fissaggio nel mandrino portautensili

I moderni sistemi di misurazione degli utensili utilizzano la tecnologia laser o tattile per il controllo automatico della geometria. Sistemi come Renishaw o Blum consentono di misurare il raggio d’angolo con una precisione di ±0,005 mm e di aggiornare automaticamente gli offset nel programma CNC. Il tempo di misurazione di un singolo utensile si riduce da 10-15 minuti con metodi manuali a 30-60 secondi con sistemi automatici.

I sistemi di misurazione integrati nella macchina utensile possono rilevare la rottura dell’utensile in tempo reale durante la lavorazione. I sensori laser monitorano il profilo dell’utensile con una frequenza di 1000 Hz, segnalando un danno entro 0,1 secondi. Il rilevamento automatico dei danni previene la produzione di pezzi difettosi e protegge da danni alla macchina, potendo risparmiare 10-50 mila złotych in collisioni evitate.

Suggerimento: I sistemi di misurazione automatica degli utensili nella macchina consentono il controllo della geometria senza rimuoverli dal mandrino. Il risparmio di tempo nelle misurazioni può essere di 15-20 minuti per cambio utensile, aumentando la produttività dell’8-12%.

Errori più comuni durante l’impostazione del materiale da lavorare

Un’errata impostazione del materiale da lavorare è fonte di gravi problemi di qualità e rischi per la sicurezza. Un centraggio errato del pezzo, una scarsa pressione nel mandrino e l’omissione del controllo del gioco generano difetti dimensionali. Un’impostazione errata del punto zero può causare collisioni che portano a danni alla macchina per un valore di 100-300 mila złotych.

Un centraggio preciso richiede l’uso di un comparatore con una precisione di ±0,01 mm. Un gioco radiale superiore a 0,05 mm provoca spessori di parete non uniformi durante la tornitura. Pezzi lunghi con un rapporto lunghezza/diametro superiore a 3:1 richiedono il supporto della contropunta per mantenere la stabilità.

La forza di serraggio nel mandrino deve essere adattata al materiale e alle dimensioni del pezzo. L’alluminio richiede una distribuzione uniforme della pressione di 15-25 kN/cm². L’acciaio può tollerare valori di 30-50 kN/cm². Il superamento delle forze raccomandate può causare deformazioni del pezzo da lavorare.

Centraggio errato del pezzo nel mandrino

Errori di centraggio portano a gioco radiale durante la rotazione del mandrino, causando vibrazioni e imprecisioni dimensionali. Ogni millimetro di deviazione dall’asse di rotazione genera problemi di qualità e aumenta l’usura degli utensili. Un fissaggio non uniforme nelle ganasce del tornio può portare alla formazione di ovalità del pezzo.

Un centraggio corretto richiede di seguire una procedura specifica:

• Fissaggio preliminare del pezzo nelle ganasce
• Impostazione del comparatore sulla superficie esterna
• Pressione graduale delle singole ganasce
• Controllo del gioco in diversi punti lungo la lunghezza

I moderni mandrini autocentranti consentono di ottenere una precisione di centraggio di ±0,02 mm. I mandrini a quattro ganasce consentono il centraggio con una precisione di ±0,01 mm, ma richiedono più tempo per l’impostazione. I sistemi idraulici garantiscono un centraggio ripetibile in 2-3 minuti.

Pressione insufficiente del materiale nelle ganasce del tornio

Una forza di serraggio insufficiente porta allo spostamento del materiale durante la lavorazione, generando vibrazioni e una lavorazione instabile. Il gioco nel fissaggio può causare l’espulsione del pezzo dal mandrino durante la lavorazione con elevate forze di taglio. Le perdite di materiale e il pericolo per l’operatore rendono questo errore particolarmente pericoloso.

Il controllo della forza di serraggio dovrebbe considerare:

• Proprietà meccaniche del materiale lavorato
• Dimensioni e peso del pezzo
• Forze di taglio previste durante la lavorazione
• Sicurezza dell’operatore e della macchina

I moderni mandrini idraulici consentono un’impostazione precisa della forza di serraggio con una tolleranza di ±5%. I sistemi pneumatici garantiscono una forza costante indipendentemente dalla temperatura di esercizio. I tradizionali mandrini meccanici richiedono un controllo regolare della coppia di serraggio delle viti.

Omissione del controllo del gioco radiale e assiale

La mancanza di controllo del gioco porta a problemi dimensionali e qualitativi dei pezzi lavorati. Il gioco radiale causa uno spessore non uniforme della parete durante la tornitura esterna. Il gioco assiale causa problemi di planarità delle superfici frontali e difficoltà nell’ottenere la perpendicolarità.

La misurazione del gioco richiede l’uso di un comparatore montato su un supporto magnetico. Il controllo deve essere effettuato in diversi punti lungo la lunghezza del pezzo. Valori di gioco superiori a ±0,03 mm richiedono una nuova impostazione e centratura.

I moderni sistemi di misurazione utilizzano sensori elettronici con una risoluzione di 0,001 mm per determinare con precisione il battito. Gli strumenti concentrici consentono la misurazione simultanea del battito radiale e assiale senza la necessità di riposizionare il sensore. Questi sistemi riducono il tempo di misurazione da 15-20 minuti a 3-5 minuti con una maggiore precisione.

I sistemi di centraggio automatico utilizzati nella produzione di massa possono correggere il battito degli oggetti in tempo reale. I mandrini autocentranti dotati di sensori di posizione garantiscono un centraggio ripetibile con una precisione di ±0,005 mm. I sistemi idraulici con compensazione della pressione eliminano l’influenza della temperatura sulla precisione del fissaggio, mantenendo parametri stabili per tutto il turno di lavoro.

Impostazione errata del punto zero di lavorazione

Un punto zero errato porta alla collisione dell’utensile con il materiale, il mandrino o i componenti della macchina. Valori errati per gli assi X, Z possono causare l’inizio della lavorazione nel posto sbagliato. Ciò garantisce una produzione difettosa o danni alla macchina per decine di migliaia di złoty.

L’impostazione del punto zero richiede una procedura precisa utilizzando una sonda di misurazione o un sensore tattile. Un errore sull’asse Z di 1 mm può causare la collisione dell’utensile con il mandrino. Uno zero errato sull’asse X porta al superamento delle dimensioni di diametro.

I sistemi di impostazione automatica dello zero utilizzano sonde laser con una precisione di ±0,005 mm. I metodi tattili tradizionali possono presentare errori di ±0,02 mm a seconda dell’esperienza dell’operatore. L’uso di sistemi automatici riduce il tempo di impostazione da 15 a 3 minuti.

Suggerimento: I sistemi di monitoraggio della posizione dell’utensile in tempo reale consentono la correzione automatica del punto zero durante la lavorazione. La compensazione dell’usura dell’utensile può essere eseguita automaticamente ogni 10-50 pezzi a seconda dei requisiti di qualità.

Metodi efficaci per prevenire errori nella tornitura CNC

Un’efficace prevenzione degli errori nella lavorazione CNC richiede un approccio completo che copra tutti gli aspetti del processo produttivo. Il controllo sistematico dei parametri, le revisioni tecniche regolari e la tenuta della documentazione dei processi eliminano il 70-85% dei potenziali problemi. Le aziende che implementano procedure di controllo qualità registrano una riduzione dei costi degli scarti del 40-60% annuo.

I moderni sistemi di gestione della qualità basati sulle norme ISO 9001 richiedono la documentazione di tutti i punti critici di controllo. I sistemi automatici di monitoraggio dei parametri macchina consentono una reazione immediata in caso di deviazioni. L’investimento in sistemi di controllo si ripaga attraverso una maggiore efficienza e una riduzione delle perdite.

La formazione degli operatori è un elemento chiave per prevenire gli errori. I dipendenti con certificazioni CNC commettono il 50% in meno di errori rispetto alle persone senza formazione formale. L’aggiornamento regolare delle conoscenze tecniche è essenziale a causa dello sviluppo della tecnologia.

Controllo sistematico dei parametri prima dell’avvio del ciclo

Il controllo dei parametri prima di ogni ciclo di lavorazione elimina gli errori di programmazione e di impostazione della macchina. La verifica della velocità di rotazione, dell’avanzamento e della profondità di taglio previene danni agli utensili per un valore di 500-2000 złoty per pezzo. Il controllo dei punti zero e delle traiettorie degli utensili elimina collisioni che potrebbero costare 50-200 mila złoty.

La lista di controllo pre-avvio include i seguenti elementi:

1. Verifica di tutti i parametri di taglio nel programma CNC
2. Controllo del fissaggio degli utensili e delle condizioni delle placchette di taglio
3. Verifica dei livelli dei fluidi operativi e dei lubrificanti
4. Test del funzionamento dei sistemi di raffreddamento e di evacuazione dei trucioli
5. Simulazione del programma in modalità grafica

I sistemi automatici di controllo dei parametri riducono il tempo di verifica da 15 a 5 minuti. Il software CAM può generare automaticamente rapporti di controllo per ogni programma di lavorazione. Questi sistemi aumentano l’affidabilità del processo del 35-45%.

Controllo regolare dello stato tecnico della macchina e degli utensili

La manutenzione sistematica previene guasti durante la produzione e garantisce il mantenimento della precisione di lavorazione. Il controllo dell’usura delle guide, dei cuscinetti e dei sistemi di azionamento elimina i problemi di ripetibilità del posizionamento. Il monitoraggio delle condizioni degli utensili prima di ogni utilizzo previene problemi di qualità.

Il programma di controllo dovrebbe includere le seguenti azioni:

• Controllo quotidiano delle funzioni di base della macchina e dei sistemi di sicurezza
• Verifica settimanale della precisione di posizionamento degli assi macchina
• Controllo mensile della geometria della macchina e verifica delle vibrazioni
• Revisione tecnica trimestrale di tutti i sottocomponenti critici

La manutenzione predittiva basata sull’analisi delle vibrazioni può prevedere guasti con 2-4 settimane di anticipo. Questi sistemi riducono i fermi macchina non pianificati del 60-80%. Il costo di implementazione si ripaga entro 12-18 mesi grazie alla maggiore disponibilità delle macchine.

I moderni sistemi di monitoraggio utilizzano sensori di vibrazione e algoritmi di machine learning per analizzare lo stato tecnico delle macchine in tempo reale. I sensori accelerometrici possono rilevare anomalie nei cuscinetti già al 10% di usura nominale. Questi sistemi generano automaticamente allarmi al superamento dei valori di soglia delle vibrazioni, consentendo di pianificare la manutenzione prima che si verifichi un guasto.

Tenuta della documentazione dei processi e dei problemi riscontrati

La documentazione dei processi consente di identificare problemi ricorrenti e ottimizzare i parametri di lavorazione. La registrazione di tutti i dati rilevanti per ogni materiale crea una base di conoscenza che aumenta l’efficienza produttiva. L’analisi degli errori riscontrati aiuta a migliorare le procedure e la formazione dei dipendenti.

Il sistema di documentazione dovrebbe includere:

• Parametri di lavorazione per ogni tipo di materiale
• Vita utile degli utensili in diverse applicazioni
• Cause e soluzioni dei problemi di qualità
• Risultati del controllo dimensionale e della rugosità superficiale

I sistemi elettronici di gestione della documentazione riducono il tempo di ricerca delle informazioni da 15 a 2 minuti. La generazione automatica di rapporti di qualità aumenta la trasparenza del processo. Questi sistemi supportano la certificazione secondo le norme ISO e i requisiti dei clienti.

I sistemi MES (Manufacturing Execution System) integrano la documentazione dei processi con i dati di produzione reali, consentendo il monitoraggio in tempo reale. La raccolta automatica di dati dalle macchine CNC elimina gli errori derivanti dall’inserimento manuale delle informazioni. Questi sistemi registrano tutti i parametri di lavorazione, il consumo degli utensili e i problemi di qualità, creando una base di conoscenza produttiva completa.

Le piattaforme avanzate di gestione della produzione consentono la generazione automatica di schede tecniche e istruzioni di lavorazione basate su dati storici. Algoritmi di machine learning analizzano migliaia di cicli di lavorazione, suggerendo parametri ottimali per nuove parti. Le aziende che utilizzano tali sistemi registrano una riduzione dei tempi di preparazione della produzione del 40-60% e un aumento della ripetibilità dei processi del 25-35%.

Implementazione di procedure di controllo qualità in ogni fase della produzione

Il controllo qualità in tutte le fasi della produzione previene il trasferimento di errori alle operazioni successive. Il controllo dei materiali prima della lavorazione elimina problemi con materie prime difettose. Il controllo durante il processo consente una rapida reazione alle deviazioni dalle specifiche.

I punti di controllo chiave includono:

1. Ricezione e controllo qualità dei materiali in ingresso
2. Verifica delle impostazioni della macchina prima dell’inizio della produzione
3. Controllo del primo pezzo dopo l’avvio del programma
4. Controllo sistematico delle dimensioni durante la produzione
5. Controllo qualità finale dei pezzi finiti

Il controllo statistico di processo (SPC) consente di monitorare i trend qualitativi. Questi sistemi possono prevedere il superamento delle tolleranze con un anticipo di 10-20 pezzi. Avvisi automatici consentono la correzione dei parametri prima che si verifichino scarti.

Suggerimento: I sistemi di visione per il controllo qualità possono rilevare automaticamente difetti superficiali con un’accuratezza del 95-99%. L’integrazione con le macchine CNC consente la segregazione automatica dei pezzi difettosi, aumentando l’efficienza del controllo del 200-300%.

Servizi di tornitura CNC presso CNC Partner

CNC Partner offre servizi completi di lavorazione metalli CNC basati su anni di esperienza e un moderno parco macchine. L’azienda è nata dalla fusione di due imprese specializzate nella lavorazione delle materie plastiche e nell’implementazione di tecnologie avanzate di lavorazione per asportazione di truciolo. La priorità rimane la qualità dei servizi e l’utilizzo delle più recenti possibilità tecnologiche per fornire ai clienti soluzioni produttive ottimali.

Lo stabilimento produttivo di Bydgoszcz serve clienti dalla Polonia e dai paesi dell’Unione Europea, realizzando sia singoli componenti che serie che comprendono migliaia di pezzi. La posizione strategica e una rete logistica sviluppata consentono una rapida evasione degli ordini con tempi di consegna non superiori alle 48 ore sul territorio polacco.

Servizi completi di lavorazione CNC

CNC Partner realizza un’ampia gamma di lavori che comprendono:

• fresatura CNC
• tornitura CNC
• elettroerosione a filo WEDM
• rettifica CNC

La fresatura viene eseguita su macchine +GF+ Mikron e AVIA VMC con campi di lavoro da 800×550×600 a 1700×900×800 mm, garantendo una lavorazione di precisione di componenti di vario grado di complessità. La tornitura viene eseguita sul tornio HAAS SL-30THE con passaggio barra di ø 76 mm e diametro massimo di tornitura di ø 482 mm.

L’elettroerosione a filo su macchine +GF+ CUT 300SP consente la lavorazione di materiali con durezza fino a 64 HRC con altissima precisione. La rettifica CNC eseguita sulla rettificatrice +JUNG con campo di lavoro 2000×1000 mm permette di ottenere una rugosità superficiale fino a Ra 0,63. I processi sono supportati dal software CAM GibbsCAM, che ottimizza i percorsi utensile e riduce i tempi di produzione.

Tecnologia avanzata e controllo qualità

L’azienda investe in un moderno parco macchine e modernizza regolarmente le attrezzature per stare al passo con le tendenze tecnologiche nel settore della lavorazione dei metalli. Ogni componente è sottoposto a un rigoroso controllo per soddisfare elevati standard e requisiti dei clienti. La lavorazione di precisione e l’attenzione ai dettagli distinguono CNC Partner dalla concorrenza.

Specialisti esperti e l’uso di tecnologie avanzate consentono di realizzare anche progetti molto complessi. Il team affronta ogni incarico individualmente, analizza le esigenze e adatta i processi a requisiti specifici. I preventivi vengono preparati entro 2–48 ore e i tempi di consegna variano da 3 a 45 giorni a seconda del grado di complessità.

Servizio professionale e puntualità

CNC Partner si distingue per la rapida esecuzione degli ordini e un approccio flessibile alle esigenze dei clienti di vari settori industriali. I servizi sono utilizzati da aziende produttive, studi di progettazione e aziende specializzate nella lavorazione CNC di metalli, che affidano lavori in eccesso o progetti che richiedono competenze specialistiche. L’azienda realizza anche prototipi necessari per l’avvio di nuove linee tecnologiche.

Gli ordini vengono evasi tramite spedizione, consentendo la consegna efficiente dei prodotti ai destinatari in tutta la Polonia e nei paesi dell’Unione Europea. Per contratti più grandi è possibile la consegna con mezzi propri direttamente al cliente. Recensioni positive confermano l’alta qualità dei servizi e l’affidabilità nel rispettare le scadenze.

Contattateci per una quotazione dettagliata, per verificare i prezzi attuali e per una consulenza tecnica personalizzata in base alle vostre esigenze produttive.

Conseguenze degli errori di lavorazione e metodi di correzione

Gli errori nella lavorazione CNC generano perdite finanziarie significative e problemi di puntualità nelle consegne ai clienti. I danni superficiali al materiale richiedono operazioni di riparazione aggiuntive, aumentando i costi di produzione del 25-40%. Il superamento delle tolleranze dimensionali può impedire il montaggio dei pezzi nei complessivi, portando a reclami per migliaia di euro.

Il tempo necessario per correggere gli errori di lavorazione costituisce il 15-25% del tempo di produzione totale negli stabilimenti con un basso livello di controllo qualità. Le aziende con elevati standard qualitativi riducono questo tempo al 3-5% grazie a efficaci procedure preventive. L’investimento in sistemi di prevenzione degli errori si ripaga entro 6-12 mesi.

Le statistiche di settore indicano che il 60% degli errori di lavorazione può essere corretto senza la necessità di sostituire il materiale. Il restante 40% richiede la rilavorazione parziale o totale del pezzo. L’individuazione precoce dei problemi aumenta le probabilità di successo della riparazione all’80-90%.

Danni superficiali al materiale e metodi per eliminarli

I difetti superficiali sono causati da utensili usurati, parametri di taglio errati o instabilità del fissaggio del pezzo. Graffi, intagli e irregolarità richiedono un’ulteriore lavorazione di finitura che aumenta il tempo di produzione del 30-60%. Danni profondi superiori a 0,1 mm possono rendere impossibile la riparazione del pezzo.

I metodi per eliminare i difetti superficiali includono diverse tecniche di riparazione:

• Molatura della superficie per danni fino a 0,05 mm di profondità
• Tornitura nuovamente con utensili nuovi e parametri modificati
• Utilizzo di avanzamenti e profondità di taglio ridotti
• Lucidatura manuale per superfici decorative
• Sostituzione con materiale nuovo per danni superiori a 0,1 mm

I costi di riparazione dei difetti superficiali variano da 20 a 200 euro per pezzo, a seconda del tipo e dell’entità del danno. Pezzi ad alto valore aggiunto possono richiedere metodi di riparazione specialistici con costi compresi tra 500 e 2000 euro.

Superamento delle tolleranze dimensionali e possibilità di correzione

Gli errori dimensionali derivano da una programmazione errata, dall’usura della macchina o dall’instabilità del fissaggio. Un sovrametallo di materiale consente la correzione tramite lavorazione aggiuntiva, mantenendo le tolleranze richieste. Un sottometallo spesso rende impossibile la riparazione del pezzo, rendendo necessaria la produzione di uno nuovo.

Le possibilità di correzione degli errori dimensionali dipendono dal loro tipo e dalla loro entità:

“`html

I sistemi automatici di compensazione dell’usura degli utensili possono correggere errori dimensionali durante la lavorazione. La precisione della correzione è di ±0,01 mm per i diametri e ±0,02 mm per le lunghezze. Questi sistemi riducono il rischio di superare le tolleranze del 60-80%.

Rottura dell’utensile durante la lavorazione e gestione delle emergenze

La rottura di un utensile può danneggiare la superficie del pezzo e i componenti della macchina, generando perdite comprese tra 2000 e 10000 zł. Frammenti della placchetta possono rimanere nel materiale, causando ulteriori problemi durante le operazioni successive. L’arresto immediato della macchina minimizza i danni e previene il danneggiamento del mandrino.

La procedura di gestione dopo la rottura dell’utensile comprende i seguenti passaggi:

1. Arresto immediato del ciclo di lavorazione tramite il pulsante STOP
2. Verifica della superficie del pezzo per danni e residui dell’utensile
3. Rimozione di tutti i frammenti della placchetta dall’area di lavoro della macchina
4. Controllo dello stato del mandrino, delle guide e dei sistemi di azionamento
5. Documentazione delle cause della rottura per analisi future

I sistemi di monitoraggio dei sovraccarichi possono arrestare la macchina entro 0,1-0,2 secondi dal rilevamento della rottura. Ciò minimizza i danni al pezzo e alla macchina del 70-90%. L’investimento in tali sistemi si ripaga dopo il primo guasto evitato.

Strategie per minimizzare le perdite finanziarie dopo il verificarsi di errori

Una rapida reazione agli errori di lavorazione minimizza le perdite finanziarie e previene la propagazione dei problemi a lotti successivi. L’analisi delle cause primarie aiuta a prevenire problemi simili in futuro. L’implementazione di procedure di emergenza riduce i tempi di inattività da 2-4 ore a 15-30 minuti.

Strategie efficaci per la minimizzazione delle perdite includono:

• Analisi immediata delle cause dell’errore con il coinvolgimento di un team di specialisti
• Rapida correzione dei parametri di lavorazione sulla base della documentazione raccolta
• Utilizzo di pezzi con sovrametallo per eseguire le correzioni
• Ottimizzazione dei processi sulla base dell’esperienza nella risoluzione dei problemi
• Assicurazione della produzione contro il rischio di errori di lavorazione

I sistemi di gestione del rischio consentono di stimare le potenziali perdite prima che si verifichino errori. Riserve finanziarie adeguate e procedure di emergenza possono limitare le perdite del 40-60%. La collaborazione con subappaltatori esperti garantisce fonti di produzione alternative.

Suggerimento: L’assicurazione di responsabilità civile e del patrimonio produttivo protegge da perdite finanziarie impreviste. Il premio assicurativo costituisce lo 0,5-1,5% del valore assicurato, che è significativamente inferiore alle potenziali perdite derivanti da errori di lavorazione.

FAQ: Domande frequenti

Ogni quanto tempo è necessario sostituire gli utensili da taglio durante la tornitura CNC?

La durata degli utensili da taglio dipende dal materiale lavorato, dai parametri di taglio e dalla qualità delle placchette. Il carburo sinterizzato, durante la lavorazione dell’acciaio, può lavorare per 30-60 minuti. Le placchette ceramiche resistono per 2-4 ore con parametri adeguati.

Il monitoraggio regolare delle condizioni dell’utensile previene problemi di qualità. I criteri di sostituzione includono usura della superficie di appoggio superiore a 0,3 mm, formazione di crateri e micro-difetti. I sistemi di monitoraggio automatico possono segnalare la necessità di sostituzione con un preavviso di 10-15 minuti.

Quali sono i metodi più efficaci per il controllo dimensionale durante la tornitura CNC?

Il controllo dimensionale richiede strumenti di misura precisi, adattati al tipo di lavorazione. I calibri digitali garantiscono una precisione di ±0,02 mm per le misurazioni dei diametri. I micrometri assicurano una precisione di ±0,01 mm nel controllo delle dimensioni esterne.

Le macchine di misura a coordinate offrono la massima precisione di ±0,005 mm. I sistemi di visione possono controllare automaticamente le dimensioni con una frequenza di 100 pezzi all’ora. I metodi di misurazione durante la lavorazione includono sonde tattili, sensori laser e sistemi ottici. Il controllo del primo pezzo elimina gli errori di programmazione prima dell’inizio della produzione in serie.

È possibile riparare pezzi con tolleranze dimensionali superate?

La possibilità di riparazione dipende dal tipo e dall’entità del superamento della tolleranza. Un sovradimensionamento fino a 0,5 mm consente la correzione tramite lavorazione aggiuntiva, mantenendo le dimensioni richieste. Un sottodimensionamento spesso impedisce una riparazione efficace del pezzo.

Le tecniche di riparazione includono la ri-tornitura, la rettifica e, nei casi estremi, la saldatura di materiale. Pezzi di alto valore possono richiedere metodi di riparazione specializzati che costano da 500 a 2000 złotych. La correzione degli errori dimensionali è possibile nel 70% dei casi con sovradimensionamento e solo nel 20% con sottodimensionamento.

Perché si verificano vibrazioni durante la tornitura e come eliminarle?

Le vibrazioni durante la tornitura derivano dall’instabilità del sistema macchina-utensile-pezzo. Le cause principali includono un fissaggio allentato, cuscinetti usurati e risonanza degli elementi strutturali. Una frequenza di vibrazione di 50-200 Hz indica problemi con i cuscinetti del mandrino.

I modi di eliminazione includono l’aumento della rigidità del fissaggio, la modifica dei parametri di taglio e l’uso di smorzatori di vibrazioni. I moderni sistemi di controllo adattivo regolano automaticamente i parametri per minimizzare le vibrazioni. Un corretto bilanciamento del mandrino e del pezzo elimina le vibrazioni a bassa frequenza. La manutenzione regolare dei cuscinetti previene la formazione di vibrazioni ad alta frequenza superiori a 500 Hz.

Come preparare correttamente un programma CNC per la tornitura di forme complesse?

La programmazione di contorni complessi richiede un approccio preciso a ogni elemento geometrico. La simulazione del programma in ambiente CAM elimina gli errori prima della lavorazione effettiva. Gli elementi chiave includono l’impostazione corretta dei punti zero, la compensazione del raggio utensile e le traiettorie ottimali.

I sottoprogrammi consentono una programmazione efficiente di elementi geometrici ripetitivi. Le macroistruzioni riducono il codice e aumentano la chiarezza del programma. I cicli di lavorazione automatici per scanalature, filettature e contorni esterni accelerano la programmazione del 40-60%. La verifica delle collisioni in modalità grafica previene danni agli utensili e alla macchina durante la lavorazione di pezzi complessi.

Riepilogo

La prevenzione degli errori nella tornitura CNC richiede un approccio sistematico che copra tutti gli aspetti del processo produttivo. La corretta programmazione delle macchine, la scelta appropriata degli utensili da taglio e il preciso posizionamento del materiale costituiscono la base per una lavorazione di qualità. Le aziende che implementano procedure complete di controllo qualità raggiungono un tasso di scarti inferiore al 2%, il che si traduce in significativi risparmi finanziari.

L’investimento in moderni sistemi di monitoraggio e controllo automatico dei parametri si ripaga entro 12-18 mesi grazie all’aumento della produttività e alla riduzione degli sprechi. La formazione regolare degli operatori e la manutenzione sistematica delle macchine sono altrettanto importanti per mantenere un elevato livello di qualità. La documentazione dei processi e l’analisi delle occorrenze di errori consentono il miglioramento continuo dei metodi di produzione.

Un’efficace prevenzione degli errori nella lavorazione CNC garantisce la competitività sul mercato e la soddisfazione dei clienti. Le tecnologie moderne offrono strumenti che consentono di raggiungere i più alti standard qualitativi ai costi di produzione ottimali. L’applicazione sistematica dei metodi presentati previene la maggior parte dei problemi e minimizza il rischio finanziario associato a una produzione difettosa.
