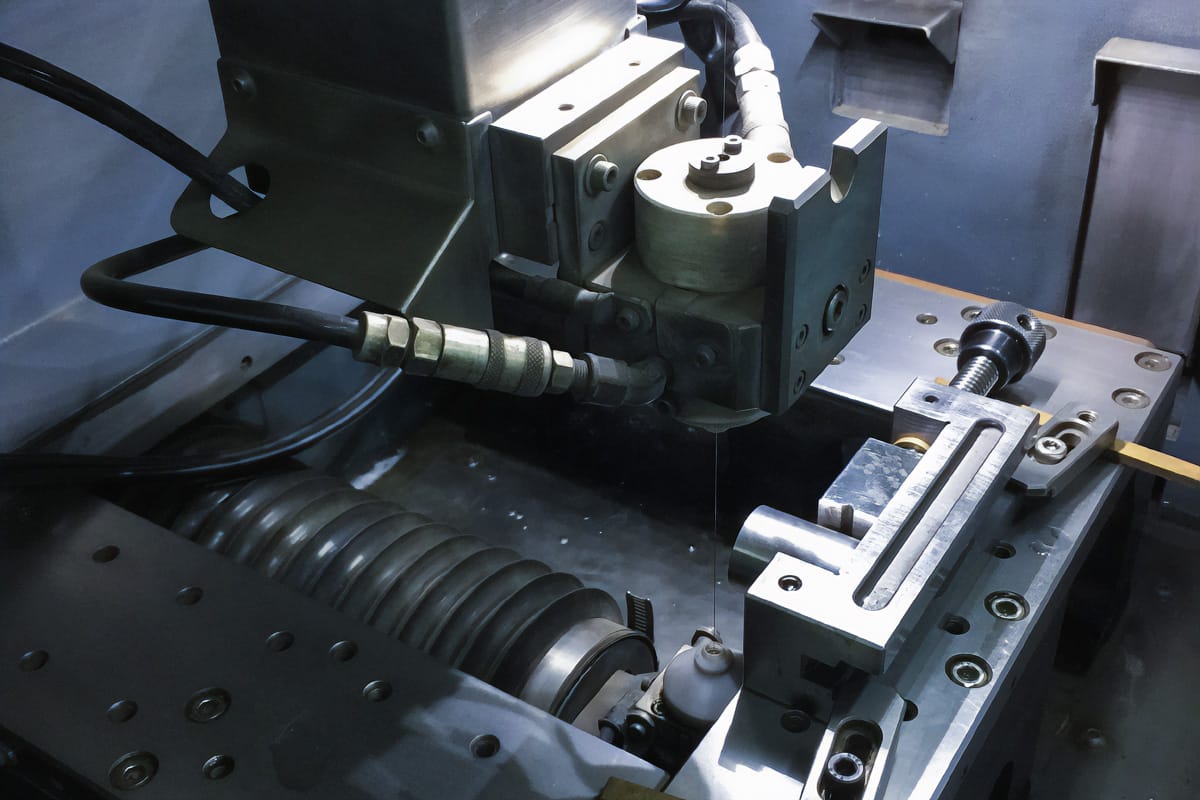

Perché l’elettroerosione a filo WEDM è fondamentale per la produzione di veicoli elettrici?

L’industria automobilistica sta attraversando la sua più grande trasformazione da decenni. I veicoli elettrici richiedono componenti con una precisione che supera le tradizionali soluzioni a combustione interna. L’elettroerosione a filo WEDM (Wire Electrical Discharge Machining) è diventata una tecnologia indispensabile per i produttori che mirano a soddisfare rigorosi standard di qualità.

Questo metodo utilizza scariche elettriche per sagomare materiali conduttivi. Il filo dell’elettrodo, spesso di rame, non entra mai in contatto fisico con il pezzo in lavorazione. Scintille elettriche con temperature superiori a 10.000 gradi Celsius fondono ed evaporano particelle microscopiche di metallo. Il processo avviene in un dielettrico, solitamente acqua deionizzata, che dissipa il calore e rimuove il materiale usurato.

Il settore dei veicoli elettrici pone agli ingegneri sfide impossibili da risolvere con metodi convenzionali. Magneti al neodimio nei motori elettrici, alloggiamenti per batterie agli ioni di litio o trasmissioni di precisione richiedono accuratezze misurate in micrometri. La tecnologia WEDM soddisfa questi requisiti, eliminando al contempo le sollecitazioni meccaniche caratteristiche della lavorazione per asportazione di truciolo.

Precisione dell’elettroerosione a filo nella produzione di motori elettrici

I motori elettrici sono il cuore di ogni veicolo a emissioni zero. La loro efficienza supera il 95%, ma raggiungere tale prestazione richiede componenti realizzati con straordinaria precisione. Il rotore e lo statore devono lavorare insieme con minimi spazi d’aria. Ogni deviazione dimensionale influisce direttamente sulle perdite magnetiche e sulla generazione di calore.

Il processo di elettroerosione consente la produzione di componenti senza contatto diretto tra utensile e materiale. L’eliminazione delle forze meccaniche previene deformazioni e crepe nei materiali fragili. I produttori raggiungono tolleranze impossibili da ottenere con fresatura o tornitura. La struttura metallografica rimane intatta, il che si traduce in una maggiore longevità dei componenti.

Requisiti di tolleranza per gli elementi del rotore e dello statore

I rotori dei motori elettrici contengono scanalature per gli avvolgimenti, la cui geometria determina le caratteristiche della coppia. Le tolleranze dimensionali di queste scanalature non possono superare ±0,02 mm. Deviazioni portano a una distribuzione non uniforme del campo magnetico, generando vibrazioni e rumore durante il funzionamento del motore.

Parametri chiave del rotore:

• Parallelismo delle superfici frontali (massimo 5 μm)
• Simmetria delle scanalature rispetto all’asse di rotazione
• Rugosità superficiale Ra ≤ 0,15 μm
• Run-out radiale inferiore a 10 μm

Gli statori richiedono una precisione analoga. I pacchi di lamiere magnetiche sono composti da centinaia di strati di 0,35 mm di spessore. Ogni strato deve essere tagliato in modo identico per garantire un corretto flusso magnetico. L’elettroerosione a filo garantisce la ripetibilità della forma tra i singoli elementi.

I cuscinetti volventi nei motori funzionano a velocità di rotazione fino a 20.000 giri al minuto. Le sedi dei cuscinetti richiedono una precisione di allineamento superiore a 15 μm. La tecnologia WEDM realizza tali requisiti senza il rischio di introdurre tensioni proprie nel materiale. Le aree di influenza termica rimangono minime, prevenendo la modifica delle proprietà meccaniche.​

Lavorazione di magneti al neodimio con tolleranza ±0,05 mm

I magneti permanenti al neodimio-ferro-boro (NdFeB) generano il campo magnetico commercialmente più potente disponibile. La loro energia massima supera 400 kJ/m³, ma la struttura fragile del sinterizzato rende difficile la lavorazione meccanica. I metodi convenzionali causano scheggiature dei bordi e microfratture che degradano le proprietà magnetiche.​

L’elettroerosione a filo non induce carichi meccanici durante la sagomatura. Le scariche elettriche vaporizzano il materiale senza contatto con l’utensile. La tecnologia raggiunge tolleranze nell’intervallo da ±0,01 a ±0,05 mm per i magneti sinterizzati. Questa precisione garantisce il corretto posizionamento dei magneti nei rotori dei motori elettrici.​

La temperatura nella zona di scarica supera il punto di fusione delle leghe di neodimio, ma il tempo di impulso molto breve limita l’influenza del calore. Lo strato rifuso non supera i 10 μm di spessore. La struttura cristallina del sinterizzato rimane stabile al di fuori della stretta zona di lavorazione. Le proprietà magnetiche mantengono i parametri di progetto senza la necessità di ulteriore ricottura.

Il processo richiede l’uso di elettrodi a filo con un diametro da 0,10 a 0,30 mm. Diametri inferiori consentono la sagomatura di angoli interni acuti. Gli angoli di raccordo possono essere minimizzati a valori quasi uguali al raggio del filo. I produttori realizzano geometrie complesse dei magneti senza violare le tolleranze dimensionali.​

Mantenimento della struttura metallografica dei materiali conduttori

La microstruttura dei metalli determina le loro proprietà meccaniche ed elettriche. La lavorazione per asportazione di truciolo introduce tensioni di taglio che deformano i grani cristallini. Le zone di schiacciamento si estendono a una profondità di 50-200 μm al di sotto della superficie lavorata. I materiali si induriscono localmente, il che può portare alla formazione di crepe durante l’uso.

L’elettroerosione elimina questi problemi. L’assenza di contatto meccanico significa forze di taglio nulle. La struttura dei grani rimane invariata. L’orientamento cristallografico mantiene lo stato iniziale del materiale. L’unica modifica è un sottile strato rifuso di spessore micrometrico, che di solito viene rimosso durante le passate di lavorazione finali.​

Parametri di mantenimento della struttura:

• Profondità di influenza termica (2-15 μm)
• Assenza di deformazione plastica dei grani
• Mantenimento della tessitura cristallografica
• Stabilità delle proprietà elettriche

I materiali conduttori, come il rame elettrolitico nei collegamenti delle batterie, richiedono una conduttività superiore a 58 MS/m. Le deformazioni meccaniche possono ridurre questo valore del 5-10% introducendo difetti reticolari. Il processo WEDM mantiene la conduttività originale, il che è fondamentale per l’efficienza dei sistemi energetici dei veicoli elettrici.​

Tecnologia WEDM nella produzione di componenti per batterie per veicoli elettrici

Le batterie agli ioni di litio costituiscono l’elemento più critico nella costruzione di un veicolo elettrico. Le unità con capacità di 60-100 kWh contengono migliaia di singole celle. La gestione termica di questi sistemi determina la sicurezza e la durata dell’intero pacco. I componenti devono dissipare il calore generato durante la ricarica rapida e lo scarico intenso.

Gli alloggiamenti delle batterie sono realizzati con leghe di alluminio delle serie 6xxx e 7xxx. Questi materiali combinano bassa densità e alta resistenza, ma la loro lavorazione con metodi tradizionali presenta difficoltà. L’elettroerosione a filo consente la creazione di complessi canali di raffreddamento con sezioni trasversali irregolari. Pareti di 1,5 mm di spessore separano i singoli canali, mantenendo la resistenza strutturale.

Alloggiamenti e sistemi di raffreddamento per celle agli ioni di litio

La temperatura di esercizio di una cella agli ioni di litio non dovrebbe superare i 45°C durante il normale funzionamento. Un aumento a 60°C accelera la degradazione dell’elettrolita e riduce la durata di vita del 20-30%. I sistemi di raffreddamento a liquido rappresentano la soluzione preferita per i grandi pacchi di trazione.

Le piastre di raffreddamento contengono canali a serpentina larghi 3-5 mm. Il glicole propilenico scorre attraverso questi condotti, sottraendo calore alle celle. La geometria dei canali deve garantire un flusso uniforme con una minima resistenza idraulica. Un bordo interno tagliente può causare turbolenze che riducono l’efficienza dello scambio termico.

Vantaggi dell’elettroerosione nella produzione di piastre di raffreddamento:

• Formazione di canali con raggi di 0,5 mm
• Mantenimento di uno spessore costante della parete inter-canale
• Lavorazione di leghe difficili da tagliare senza sbavature
• Posizionamento preciso dei fori di montaggio

I moduli batteria contengono inoltre separatori termici realizzati con leghe di titanio o ceramica tecnica. Questi materiali hanno una bassa conducibilità termica, isolando le celle l’una dall’altra. La tecnologia WEDM consente il taglio di questi materiali fragili senza il rischio di rotture meccaniche.

Test di laboratorio hanno dimostrato che sistemi integrati che combinano raffreddamento a liquido con moduli termoelettrici e materiali a cambiamento di fase riducono la temperatura della batteria del 9-14% rispetto alla convezione naturale. Componenti di precisione realizzati con elettroerosione consentono la realizzazione di tali soluzioni avanzate.

Connettori elettrici di precisione ad alta conduttività

Ogni cella in un pacco batteria deve essere collegata in serie o in parallelo. I connettori inter-cella trasportano correnti che raggiungono i 300-500 ampere durante l’accelerazione del veicolo. La resistenza elettrica di una singola connessione non può superare gli 0,1 mΩ. Valori più elevati generano perdite di potenza e riscaldano localmente il sistema.

I connettori sono realizzati in rame elettrolitico puro al 99,95% o in leghe rame-berillio. Le superfici di contatto devono essere piane con una deviazione massima di 20 μm. L’elettroerosione a filo garantisce tale planarità senza introdurre tensioni che potrebbero deformare elementi sottili.

Lo spessore di un giunto tipico è di 0,5-1,0 mm. La stampigliatura convenzionale può causare ammaccature e microfratture con spessori così ridotti. Il processo WEDM realizza la sagomatura senza deformazioni plastiche. I bordi rimangono affilati, facilitando la successiva saldatura laser o la saldatura a ultrasuoni.

Suggerimento: L’uso di elettrodi a filo con un diametro di 0,10 mm consente di tagliare giunti con una tolleranza di posizionamento dei fori di montaggio di ±0,005 mm, eliminando la necessità di calibrazione aggiuntiva durante il montaggio del pacco batteria.

Vantaggi dell’elettroerosione a filo nella lavorazione di materiali avanzati

I moderni veicoli elettrici utilizzano materiali la cui lavorazione rappresentava una sfida solo un decennio fa. I carburi cementati negli ingranaggi, le leghe di titanio nei componenti portanti o le leghe superdure nei cuscinetti richiedono metodi di produzione non convenzionali. Gli utensili da taglio convenzionali si usurano dopo pochi minuti di lavoro con tali materiali.

L’elettroerosione non dipende dalla durezza del pezzo in lavorazione. Il processo si basa esclusivamente sulla conduttività elettrica del materiale. Il carburo cementato con una durezza di 1800 HV viene lavorato con la stessa facilità dell’acciaio da costruzione. Non vi è usura dell’utensile nel senso convenzionale, poiché il filo dell’elettrodo viene continuamente svolto da una bobina di alimentazione.

Possibilità di sagomatura di carburi cementati e leghe di titanio

I carburi cementati contengono particelle di carburo di tungsteno legate da un legante di cobalto. Questo materiale raggiunge una durezza superiore alla ceramica tecnica. Il suo utilizzo negli ingranaggi dei veicoli elettrici è dovuto all’eccezionale resistenza all’usura abrasiva. I denti degli ingranaggi realizzati in carburi mantengono il profilo evolvente anche dopo un chilometraggio di 500.000 km.

La fresatura dei carburi richiede utensili diamantati, il cui costo supera 500 EUR per pezzo. La durata di una tale fresa non supera le 2-3 ore con parametri produttivi. L’elettroerosione a filo elimina completamente questo problema. Il costo del filo di rame è di circa 12,50-20 EUR al chilogrammo, sufficiente per decine di ore di lavorazione.

Parametri di lavorazione dei materiali difficili da tagliare:

• Carburo cementato: velocità di taglio 15-25 mm²/min
• Lega di titanio Ti-6Al-4V: velocità di taglio 30-45 mm²/min
• Acciaio per utensili temprato: velocità di taglio 40-60 mm²/min

Le leghe di titanio trovano applicazione nei componenti del telaio dei veicoli elettrici. La lega Ti-6Al-4V combina elevata resistenza con bassa densità (4,43 g/cm³). La lavorazione per asportazione di truciolo provoca un intenso riscaldamento della zona di taglio, che porta all’adesione del materiale al tagliente. La tecnologia WEDM non genera tali problemi, raggiungendo velocità di taglio 2-3 volte superiori alla fresatura.

Eliminazione delle sollecitazioni meccaniche durante il processo di lavorazione

Le sollecitazioni interne nei componenti meccanici ne riducono la durata. Le aree soggette a sollecitazioni di trazione diventano il punto di innesco di cricche di fatica. I componenti dei sistemi di propulsione lavorano in cicli di carico che, dopo anni, possono portare a un cedimento catastrofico.

Il processo di elettroerosione non introduce forze meccaniche nel pezzo in lavorazione. L’energia delle scariche elettriche è dispersa in un volume di materiale molto piccolo. Ogni impulso dura microsecondi, il che limita il flusso di calore negli strati più profondi. Le sollecitazioni termiche sono trascurabili rispetto ai metodi convenzionali.​

Le indagini metallografiche dimostrano che la zona termicamente alterata (ZTA) nel processo WEDM è di 5-20 μm. A confronto, la rettifica genera una ZTA profonda 50-150 μm. Una zona termicamente alterata più piccola significa migliori proprietà di fatica del componente finito. La resistenza a fatica degli elementi dopo l’elettroerosione è superiore del 10-15% rispetto alla rettifica.​

Applicazione di elettrodi a filo con diametro da 0,10 a 0,30 mm

Il diametro del filo dell’elettrodo determina il raggio di curvatura minimo che può essere realizzato durante la lavorazione. I fili sottili consentono la sagomatura di spigoli vivi interni e fessure strette. Elettrodi più spessi garantiscono una maggiore stabilità durante il taglio rapido di tratti rettilinei.

I fili di rame con diametro di 0,25 mm sono i più comunemente utilizzati. Questo materiale combina una buona conducibilità elettrica con un’adeguata resistenza meccanica. I fili di rame-tungsteno trovano applicazione nella lavorazione di materiali ad alta conducibilità, poiché il rame comune causerebbe un eccessivo consumo in tali condizioni.​

La tensione del filo durante la lavorazione deve essere controllata con una precisione di ±1 N. Una tensione troppo bassa provoca vibrazioni che peggiorano la rugosità superficiale. Una tensione eccessiva può portare alla rottura del filo, specialmente in caso di brusche variazioni di direzione. I moderni sistemi di controllo regolano automaticamente la tensione alle condizioni di lavorazione attuali.

Precisione dimensionale a livello di pochi micrometri

La precisione di posizionamento dei sistemi CNC nelle macchine WEDM raggiunge una risoluzione di 0,1 μm. La ripetibilità del posizionamento rientra nell’intervallo di ±0,5 μm. Tale elevata precisione meccanica si traduce direttamente nelle tolleranze dimensionali dei pezzi lavorati. La parallelismo delle superfici opposte può essere mantenuto entro 2-5 μm su una lunghezza di 100 mm.

Lo spazio di scarica tra il filo e il materiale varia da 0,01 a 0,05 mm, a seconda dei parametri di scarica. Questa larghezza è costante durante l’intero processo, garantendo l’uniformità dimensionale. La programmazione della lavorazione tiene conto di questo spazio, compensandone automaticamente il valore. Il pezzo finito non richiede correzioni dimensionali.

La rugosità superficiale dopo il passaggio finale di elettroerosione raggiunge Ra = 0,15-0,30 μm. Questi valori sono paragonabili alla rettifica di precisione. Molti componenti possono essere utilizzati direttamente dopo l’elettroerosione, senza ulteriori lavorazioni di finitura. L’eliminazione delle operazioni di rettifica riduce il tempo di produzione del 20-30%.

Suggerimento: L’utilizzo di una strategia multi-passaggio, in cui il primo passaggio rimuove la maggior parte del materiale e i successivi tre eseguono la finitura, consente di ottenere una precisione dimensionale di ±0,002 mm mantenendo al contempo una velocità di lavorazione economica.

Ruolo dell’automazione del processo WEDM nel settore automobilistico

La produzione di veicoli elettrici richiede una scala impossibile da raggiungere con metodi manuali. Le fabbriche producono centinaia di migliaia di unità all’anno. Ogni veicolo contiene migliaia di componenti di precisione, la cui qualità deve essere identica. L’automazione del processo di elettroerosione è diventata una necessità per soddisfare le esigenze del mercato.

Le moderne macchine WEDM operano in modalità non presidiata per 20-22 ore al giorno. Il cambio automatico dei pezzi da lavorare avviene tramite robot industriali. I sistemi a pallet preparano i lotti di materiale successivi mentre la macchina esegue l’ordine corrente. Il tempo di inattività è stato ridotto al minimo necessario per la manutenzione.

Sistemi di controllo CNC nella produzione di componenti per veicoli elettrici

I controller numerici di ultima generazione utilizzano processori multi-core con una potenza di calcolo superiore a 10 GFLOPS. I calcoli della traiettoria del filo avvengono in tempo reale con una frequenza di 1 kHz. Il controllo adattivo regola i parametri di scarica alle condizioni attuali, compensando l’usura del filo e le variazioni delle proprietà del dielettrico.

La programmazione della lavorazione avviene in ambienti CAM integrati con sistemi CAD. L’ingegnere progetta il componente in un programma 3D e il software genera automaticamente i percorsi utensile. La simulazione del processo consente di rilevare potenziali collisioni e ottimizzare la sequenza delle operazioni prima di iniziare la lavorazione fisica.

Capacità dei moderni sistemi CNC:

• Interpolazione a cinque assi del movimento del filo elettrodo
• Correzione automatica della temperatura delle dimensioni
• Monitoraggio dello stato del filo e sostituzione prima della rottura
• Compensazione delle vibrazioni della struttura della macchina
• Archiviazione dei parametri di ogni elemento prodotto

I sistemi di visione controllano la qualità della lavorazione durante il processo. Telecamere CCD con risoluzione di 5 megapixel registrano il profilo del pezzo dopo ogni passaggio. Algoritmi di elaborazione delle immagini rilevano deviazioni dimensionali superiori a 5 μm. La correzione automatica avviene immediatamente, eliminando la produzione di elementi difettosi.

Riduzione degli scarti di materiale e ottimizzazione dei costi di produzione

L’efficienza di utilizzo del materiale nel processo WEDM supera l’85%. La larghezza della fessura di scarica è di soli 0,3-0,5 mm, il che consente una densa disposizione degli elementi tagliati su un foglio di materiale. L’ottimizzazione del nesting avviene automaticamente, minimizzando la quantità di residui.

Gli scarti generati durante l’elettroerosione si presentano sotto forma di particelle fini con un diametro di 1-10 μm sospese nel dielettrico. Il sistema di filtrazione recupera queste particelle, che possono quindi essere rifuse e riutilizzate. Il riciclo del materiale riduce i costi delle materie prime del 5-8% nella produzione annuale.

La mancanza di usura degli utensili da taglio elimina i costi di acquisto e rigenerazione. Un centro di lavorazione tradizionale consuma utensili per un valore di 3,75-6,25 EUR all’ora di lavoro. Una macchina WEDM utilizza filo al costo di 0,75-1,25 EUR all’ora. I risparmi diretti superano il 70% nella categoria dei materiali di consumo.

Integrazione con le tecnologie dell’Industria 4.0 negli impianti di produzione

Il concetto di Industria 4.0 prevede la piena connessione di tutte le macchine e i sistemi in un impianto di produzione. Le macchine WEDM dotate di interfacce di comunicazione trasmettono i dati operativi ai sistemi MES ed ERP sovraordinati. Il tracciamento della produzione avviene in tempo reale.

I sensori IoT monitorano i parametri critici del processo. La temperatura del dielettrico, la tensione del filo, l’intensità delle scariche e la posizione della testa vengono registrate con una frequenza di 10 Hz. Algoritmi di machine learning analizzano questi dati, prevedendo l’usura dei componenti. La manutenzione predittiva riduce i fermi macchina non pianificati del 40-50%.

I gemelli digitali delle macchine consentono di simulare il processo prima dell’avvio fisico. Il modello matematico tiene conto delle proprietà del materiale, della geometria dell’elemento e dei parametri di lavorazione. L’ottimizzazione in ambiente virtuale riduce il tempo di preparazione della produzione da diversi giorni a poche ore. L’avvio virtuale elimina il rischio di danneggiare materiale costoso durante le prove.

Suggerimento: L’implementazione di un sistema di raccolta dati OEE (Overall Equipment Effectiveness) per il parco macchine WEDM consente di identificare i colli di bottiglia produttivi e ottimizzare le pianificazioni, aumentando l’utilizzo delle macchine del 15-20% senza investimenti in attrezzature aggiuntive.

Servizi di elettroerosione a filo WEDM presso CNC Partner

CNC Partner è specializzata nella tecnologia di elettroerosione a filo WEDM, offrendo lavorazioni di precisione su materiali conduttivi. L’azienda utilizza macchine avanzate +GF+ CUT 300SP, che consentono la realizzazione dei progetti industriali più esigenti. L’altezza massima di taglio raggiunge i 400 mm, permettendo la lavorazione di componenti di grandi dimensioni utilizzati nell’industria automobilistica e aerospaziale.

L’esperienza di quasi 30 anni nella lavorazione dei metalli e un moderno parco macchine garantiscono la massima qualità di esecuzione. La precisione dimensionale inferiore a 5 micrometri e la rugosità superficiale Ra ≤ 0,15 μm soddisfano rigorosi standard produttivi. Clienti dalla Polonia e dai paesi dell’Europa occidentale scelgono CNC Partner per la certezza della realizzazione tempestiva degli ordini.

Ambito dei servizi di elettroerosione nella produzione di componenti

L’elettroerosione a filo in CNC Partner copre un ampio spettro di applicazioni industriali. La lavorazione di acciai per utensili con durezza fino a 64 HRC avviene senza introdurre tensioni meccaniche. La possibilità di creare spigoli vivi interni distingue il metodo WEDM dalle tecniche di lavorazione convenzionali.

L’azienda realizza la produzione di stampi, punzoni e componenti di precisione per sistemi di trasmissione. L’elettroerosione consente la creazione di geometrie complesse in acciai sinterizzati, materiali per cementazione e leghe difficili da lavorare. Ogni componente è sottoposto a un rigoroso controllo di qualità prima della spedizione al cliente.

I progetti realizzati includono:

• Matrici e punzoni per l’industria della lavorazione plastica
• Componenti di stampi a iniezione con forme complesse
• Parti di ingranaggi e sistemi frenanti
• Componenti di precisione per l’industria medica
• Prototipi strutturali per studi di progettazione

Un team di specialisti esperti analizza ogni ordine individualmente. La quotazione dell’ordine viene preparata entro 2-48 ore. Il tempo di realizzazione varia da 3 a 45 giorni, a seconda della complessità del progetto. La consegna sul territorio polacco avviene entro un massimo di 48 ore dal completamento della produzione.

Offerta completa di lavorazione metalli CNC

CNC Partner offre una gamma completa di servizi di lavorazione metalli CNC. Oltre all’elettroerosione a filo, sono disponibili servizi di fresatura CNC, tornitura CNC e rettifica CNC. L’integrazione di diversi metodi consente la realizzazione completa di progetti che richiedono lavorazioni multi-fase.

Un parco macchine avanzato comprende fresatrici +GF+ Mikron VCE, torni HAAS e rettificatrici JUNG. Tutte le attrezzature vengono regolarmente modernizzate per soddisfare i più recenti standard industriali. I clienti ricevono supporto tecnico in ogni fase della realizzazione dell’ordine.

L’azienda gestisce ordini di serie e pezzi singoli. La produzione di prototipi singoli procede con la stessa efficienza della realizzazione di serie che contano migliaia di pezzi. Recensioni positive dei clienti con una valutazione di 5.0 confermano l’affidabilità e la professionalità di CNC Partner.

Contatta il team di CNC Partner per ricevere un preventivo dettagliato per l’elettroerosione a filo WEDM. Gli specialisti forniranno una consulenza tecnica professionale e consiglieranno le soluzioni produttive ottimali. Verifica la disponibilità attuale dei tempi di consegna e ordina componenti di precisione per il tuo progetto.

Componenti per sistemi di trasmissione di veicoli elettrici realizzati con metodo WEDM

I sistemi di trasmissione nei veicoli elettrici differiscono significativamente dalle soluzioni per motori a combustione interna. Il motore elettrico genera una coppia massima a partire da zero giri. Le trasmissioni devono trasmettere una coppia superiore a 300 Nm mantenendo un funzionamento silenzioso. La precisione di esecuzione dei denti degli ingranaggi determina la qualità del funzionamento dell’intero sistema.

I sistemi frenanti richiedono un’eccezionale affidabilità. Le valvole che modulano la pressione nel sistema ABS intervengono decine di volte durante ogni frenata. La geometria delle sedi valvole deve essere realizzata con tolleranze micrometriche per garantire la tenuta e i corretti tempi di reazione. L’elettroerosione a filo soddisfa questi requisiti mantenendo una produttività economica.

Componenti di trasmissioni automatiche con moduli da 1,5 a 4 mm

Il modulo di un ingranaggio definisce il rapporto tra il diametro primitivo e il numero di denti. I moduli piccoli caratterizzano ingranaggi con denti fini, utilizzati in trasmissioni ad alta velocità. I veicoli elettrici utilizzano riduttori a uno o due stadi con rapporti di trasmissione da 8:1 a 12:1.

I denti evolventi richiedono una riproduzione precisa del profilo teorico, poiché deviazioni di forma superiori a 15 μm causano concentrazione di stress e usura accelerata. La fresatura di ingranaggi con utensili a vite senza fine raggiunge una precisione di classe 6-7 secondo DIN 3962. L’elettroerosione a filo realizza una classe di precisione 5-6, garantendo un funzionamento più silenzioso della trasmissione.

Parametri degli ingranaggi realizzati con WEDM:

• Modulo: 1,5-4,0 mm (ottimale 2,0-3,0 mm)
• Numero di denti: 15-80
• Precisione del profilo: classe 5 secondo DIN 3962
• Rugosità del fianco del dente: Ra 0,2-0,4 μm
• Durezza del materiale: fino a 65 HRC senza limitazioni

I materiali utilizzati per gli ingranaggi includono acciai legati 16MnCr5 e 18CrNiMo7-6 dopo tempra. La durezza superficiale supera 58-62 HRC. La lavorazione di tali materiali è impossibile senza un precedente rinvenimento. Il processo WEDM forma ingranaggi temprati senza la necessità di ridurre la durezza.

Le trasmissioni nei veicoli elettrici operano nell’intervallo di velocità di rotazione da 0 a 18.000 giri/min sull’albero motore. Dopo la riduzione, ciò corrisponde a 0-2000 giri/min sulle ruote motrici. I carichi dinamici richiedono un accoppiamento preciso degli elementi cooperanti. Il gioco di testa non può superare 0,15 mm e il gioco laterale 0,05 mm per garantire un funzionamento silenzioso.

Valvole di regolazione della pressione nei sistemi frenanti ABS

I sistemi antibloccaggio delle ruote durante la frenata operano in un anello di retroazione con una frequenza di 10-15 Hz. I sensori di velocità di rotazione di ciascuna ruota trasmettono dati al controller. Le valvole elettromagnetiche modulano la pressione nei singoli circuiti frenanti, prevenendo lo slittamento.

La sede della valvola contiene una superficie di tenuta conica con un angolo di 60 gradi. L’alloggiamento dell’ago della valvola deve essere coassiale con l’asse della sede con una precisione di 10 μm. Le deviazioni causano perdite e prolungano i tempi di reazione del sistema. La tecnologia WEDM garantisce la coassialità richiesta durante l’intero ciclo di produzione.

La pressione nel sistema frenante raggiunge 180 bar durante la frenata di emergenza. Il materiale della valvola deve resistere a tali carichi per un minimo di 10 anni di funzionamento. L’acciaio inossidabile X5CrNi18-10 combina la resistenza alla corrosione con un’adeguata resistenza. L’elettroerosione forma la geometria della valvola senza introdurre stress che potrebbero innescare cricche da corrosione sotto sforzo.

Suggerimento: L’applicazione di strategie di lavorazione con compensazione della deformazione termica, dove la geometria viene corretta in base alla misurazione della temperatura del materiale, consente di mantenere tolleranze dimensionali di ±3 μm anche per elementi con forme spaziali complesse, eliminando scarti di produzione.

FAQ: Domande frequenti

Quali materiali possono essere lavorati con il metodo WEDM durante la produzione di componenti per veicoli elettrici?

L’elettroerosione a filo consente la sagomatura di tutti i materiali conduttori di elettricità. La conduttività minima richiesta per una lavorazione efficace è di circa 10⁻² Ω⁻¹ cm⁻¹. Il processo si dimostra particolarmente efficace con acciai per utensili temprati, leghe di titanio Ti-6Al-4V e carburi sinterizzati con durezza superiore a 1800 HV. Anche il rame elettrolitico, l’alluminio aeronautico e le leghe di magnesio sono soggetti a lavorazione per elettroerosione.

Il metodo consente di sagomare materiali impossibili da fresare convenzionalmente. Magneti al neodimio, ceramiche conduttive e superleghe di cobalto possono essere tagliati con precisione senza rischio di rotture. La durezza del materiale non influisce sulla velocità di lavorazione, poiché il processo si basa esclusivamente su scariche elettriche. Singole scintille fondono ed evaporano particelle microscopiche, indipendentemente dalle proprietà meccaniche del pezzo in lavorazione.

Quale precisione dimensionale è raggiungibile con l’elettroerosione di componenti automobilistici?

Le moderne macchine WEDM raggiungono tolleranze dimensionali dell’ordine di ±0,002 a ±0,005 mm con un’adeguata selezione dei parametri. La ripetibilità di posizionamento dei sistemi CNC rientra nell’intervallo di ±0,5 μm. La parallelismo delle superfici opposte viene mantenuto a un livello di 2-5 micrometri su una lunghezza di 100 mm. La rugosità superficiale dopo il passaggio finale raggiunge Ra 0,15-0,30 μm, eliminando la necessità di rettifica aggiuntiva. La fessura di scarica tra il filo e il materiale rimane costante durante l’intero processo, garantendo l’uniformità dimensionale degli elementi finiti senza correzioni aggiuntive.

Perché l’elettroerosione supera i metodi tradizionali nella produzione di involucri per batterie agli ioni di litio?

I sistemi di raffreddamento dei pacchi batteria richiedono canali sinuosi con sezioni trasversali irregolari. La fresatura di tali geometrie in leghe di alluminio genera elevate forze di taglio che deformano le sottili pareti di spessore 1,5-2,0 mm. L’elettroerosione elimina completamente i carichi meccanici, preservando la stabilità dimensionale delle strutture delicate. Il processo consente la creazione di angoli interni acuti con un raggio di 0,5 mm, impossibili da ottenere con frese sferiche.

Le leghe di alluminio delle serie 6xxx e 7xxx sono caratterizzate da una viscosità che provoca l’adesione dei trucioli all’utensile durante il processo di taglio. La tecnologia WEDM non genera trucioli nel senso convenzionale. Il materiale viene vaporizzato e le particelle risultanti vengono allontanate dal dielettrico. I collegamenti inter-cella in rame elettrolitico mantengono una conduttività superiore a 58 MS/m, poiché la struttura cristallina rimane intatta. Le deformazioni plastiche caratteristiche della stampatura ridurrebbero la conduttività del 5-10% introducendo difetti reticolari.

In che modo il processo di elettroerosione elimina le tensioni residue nei materiali dei componenti?

Le tensioni meccaniche si generano durante la lavorazione per asportazione di truciolo a causa delle forze di taglio che agiscono sul materiale. Le zone di schiacciamento si estendono a una profondità di 50-200 micrometri sotto la superficie, causando un indurimento locale. L’elettroerosione a filo non provoca alcun contatto fisico tra utensile e pezzo. Il filo dell’elettrodo non tocca mai il pezzo in lavorazione, eliminando completamente le forze meccaniche.

L’energia delle scariche elettriche è distribuita in un volume molto piccolo. Ogni impulso dura microsecondi, limitando il flusso di calore negli strati più profondi del materiale. La zona interessata dal calore è di 5-20 μm, mentre la rettifica genera una HAZ profonda da 50 a 150 μm. La resistenza a fatica dei componenti dopo l’elettroerosione supera quella degli elementi rettificati del 10-15%. L’assenza di tensioni residue prolunga la durata delle parti che lavorano in cicli di carico tipici dei sistemi di propulsione dei veicoli.

Quali diametri di filo elettrodo vengono utilizzati nella lavorazione di componenti per veicoli elettrici?

I diametri tipici variano da 0,10 a 0,30 mm, a seconda dei requisiti geometrici. Il filo da 0,25 mm rappresenta una soluzione universale, che combina produttività e precisione. Elettrodi con spessore da 0,10 a 0,15 mm trovano applicazione nella produzione di microcomponenti e nell’esecuzione di fessure con larghezza inferiore a 0,3 mm. Fili più spessi da 0,30 mm garantiscono maggiore stabilità durante il taglio di materiali con spessore superiore a 50 mm.

Il raggio minimo di curvatura dipende direttamente dal diametro del filo. Un elettrodo da 0,10 mm consente di sagomare angoli interni con un raggio di 0,08 mm. Il materiale del filo è importante: il rame viene utilizzato standard, mentre i fili di rame-tungsteno sono adatti per la lavorazione di materiali con altissima conducibilità. La tensione del filo deve essere controllata con una precisione di ±1 N per evitare vibrazioni che peggiorano la rugosità superficiale. I sistemi moderni regolano automaticamente la tensione in base alle condizioni di taglio attuali.

L’elettroerosione è adatta per la produzione di massa di componenti automobilistici?

L’automazione del processo WEDM consente un funzionamento non presidiato per 20-22 ore al giorno. I robot industriali sostituiscono i pezzi in lavorazione, mentre i sistemi a pallet preparano i lotti di materiale successivi. I controller CNC multi-core calcolano le traiettorie in tempo reale con una frequenza di 1 kHz. Il controllo adattivo compensa l’usura del filo e le variazioni delle proprietà del dielettrico, mantenendo una qualità costante per tutta la serie produttiva.

L’efficienza nell’utilizzo del materiale supera l’85% grazie all’ottimizzazione del posizionamento degli elementi. La larghezza della fessura di scarica di 0,3-0,5 mm consente un impacchettamento denso delle geometrie sul foglio di materia prima. L’assenza di usura degli utensili da taglio riduce i costi operativi del 70% rispetto alla fresatura. I sistemi di visione controllano le dimensioni durante la lavorazione, eliminando gli elementi difettosi. L’integrazione con le tecnologie dell’Industria 4.0 garantisce la tracciabilità di ogni componente, soddisfacendo i requisiti degli standard di qualità del settore automobilistico.

Riepilogo

L’elettroerosione a filo WEDM è diventata una tecnologia indispensabile per l’industria dei veicoli elettrici. La precisione misurata in micrometri, la capacità di lavorare materiali avanzati e l’eliminazione delle sollecitazioni meccaniche rendono questo metodo ideale per componenti esigenti. Motori elettrici, batterie agli ioni di litio e sistemi di propulsione richiedono una qualità che i metodi convenzionali non possono garantire.

L’automazione del processo e l’integrazione con le tecnologie dell’Industria 4.0 consentono di raggiungere una scala di produzione adeguata alle esigenze del mercato. La riduzione degli scarti di materiale e l’ottimizzazione dei costi di produzione si traducono in competitività economica. I sistemi di controllo CNC garantiscono la ripetibilità della qualità riducendo al contempo i tempi di preparazione della produzione. La manutenzione predittiva minimizza i tempi di inattività, massimizzando l’efficienza di utilizzo delle macchine.

Lo sviluppo dell’elettromobilità guiderà ulteriori progressi nella tecnologia di elettroerosione. Componenti sempre più piccoli, requisiti di prestazioni più elevati e nuovi materiali compositi pongono ulteriori sfide agli ingegneri. L’elettroerosione a filo si sta evolvendo, offrendo maggiore precisione e produttività. Gli investimenti in questa tecnologia rappresentano una decisione strategica per qualsiasi produttore che miri a una posizione di leadership nel settore dei veicoli elettrici.

Fonti:

1. https://en.wikipedia.org/wiki/Electrical_discharge_machining
2. https://www.sciencedirect.com/science/article/abs/pii/S000785060762085X
3. https://www.uneedpm.com/what-is-wire-edm-your-complete-guide/
4. https://www.stanfordmagnets.com/tolerance-limits-for-different-magnet-processes.html
5. https://www.nature.com/articles/s41598-025-90486-2
6. https://www.sciencedirect.com/science/article/abs/pii/S0169433207006988
7. https://pmc.ncbi.nlm.nih.gov/articles/PMC9821652/
