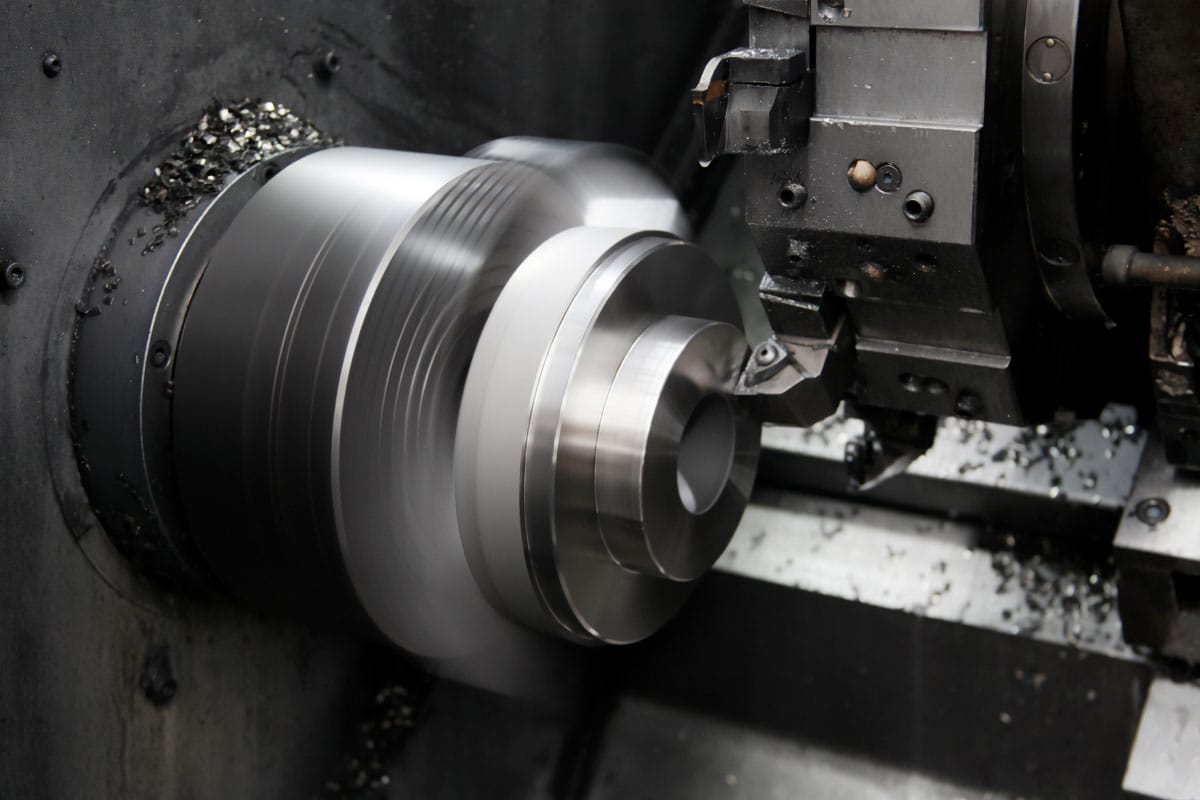

Il tornio CNC consente la realizzazione di dettagli complessi?

La tornitura CNC rappresenta un metodo avanzato di lavorazione per asportazione di truciolo. Il controllo numerico consente la creazione di elementi con geometria complessa. Le moderne macchine tornitrici raggiungono una precisione dell’ordine di centesimi di millimetro. Le capacità di lavorazione vanno ben oltre le semplici forme cilindriche.

Le macchine a controllo numerico realizzano dettagli che richiedono la sincronizzazione di molti assi di movimento. La programmazione del contorno fa sì che le forme irregolari non rappresentino più una sfida. I sistemi multi-asse ampliano il campo di applicazione a operazioni precedentemente riservate ad altre tecnologie. L’automazione dei processi garantisce la ripetibilità delle dimensioni nella produzione di serie.

Gli stabilimenti produttivi puntano sempre più su centri di tornitura-fresatura. La combinazione di operazioni in un unico bloccaggio riduce i tempi di realizzazione degli ordini. La precisione di esecuzione rimane elevata anche per elementi di costruzione insolita. Lo sviluppo di tecnologie con utensili motorizzati apre nuove prospettive per l’industria.

Capacità di lavorazione delle macchine tornitrici a controllo numerico con forme complesse

Le macchine CNC realizzano elementi di costruzione molto complessa. Il software di controllo traduce il progetto costruttivo in movimenti degli utensili. Ogni operazione si svolge secondo un ciclo di lavoro programmato. La ripetibilità del processo elimina gli errori umani che si verificano nella lavorazione manuale.

I sistemi di controllo avanzati monitorano i parametri di taglio in tempo reale. La correzione automatica della posizione dell’utensile compensa l’usura naturale delle lame. La stabilità del processo si traduce direttamente nella qualità dei dettagli finiti. La possibilità di lavorazione continua aumenta l’efficienza dell’intera linea di produzione.

Le moderne macchine tornitrici lavorano a velocità di taglio non accessibili ai dispositivi convenzionali. La rigidità della struttura delle macchine garantisce l’assenza di vibrazioni durante la lavorazione intensiva. I sistemi di raffreddamento dissipano il calore generato nella zona di taglio. Le guide lineari di precisione garantiscono l’accuratezza del posizionamento dell’utensile.

Elementi cilindrici con filettature esterne e interne di vario tipo

La realizzazione di filettature sulle macchine tornitrici CNC avviene tramite taglio con coltello. L’utensile esegue più passaggi, penetrando gradualmente nel materiale. Ogni passaggio crea uno strato successivo del profilo della filettatura. Il controllo numerico controlla il passo e l’angolo di inclinazione della linea elicoidale.

Tipi di filettature realizzate:

• Filettature metriche di varie diametri nominali e passi
• Filettature coniche per tubi per connessioni idrauliche
• Filettature trapezoidali utilizzate nei meccanismi di azionamento
• Filettature tonde resistenti allo sporco
• Filettature multiple con maggiore efficienza di traslazione

Il sistema CNC sincronizza la rotazione del mandrino con il movimento di avanzamento dell’utensile. La precisione del taglio dipende dalla rigidità del sistema macchina. Le filettature interne richiedono la pre-esecuzione di un foro di diametro appropriato. Inserti speciali consentono la realizzazione di diversi profili di filettatura.

Scanalature anulari e sottosquadri eseguiti con utensili sagomati

Gli utensili sagomati hanno lame che riproducono il profilo desiderato. La larghezza della scanalatura dipende dalle dimensioni della placchetta da taglio utilizzata. La profondità del sottosquadro è limitata dalla resistenza dell’utensile alle forze di taglio. La lavorazione richiede un’impostazione precisa dell’angolo di attacco della lama.

Le scanalature anulari servono come sedi per anelli di sicurezza o guarnizioni. La loro esecuzione richiede il controllo delle forze centrifughe che agiscono sul pezzo. Il refrigerante deve raggiungere direttamente la zona di taglio. L’evacuazione dei trucioli dalle scanalature strette rappresenta una sfida tecnologica.

I sottosquadri consentono il montaggio di elementi che richiedono un posizionamento preciso. L’angolo del sottosquadro determina la possibilità di smontaggio futuro dei componenti. I torni CNC realizzano sottosquadri di varie forme di profilo. Il limite rimane la disponibilità di utensili speciali con geometria appropriata.

Superfici coniche e sferiche che richiedono la sincronizzazione degli assi

La realizzazione di superfici coniche richiede il movimento simultaneo di due assi lineari. L’angolo del cono viene programmato come rapporto tra gli spostamenti negli assi X e Z. Il sistema di controllo calcola la traiettoria dell’utensile con elevata precisione. Errori angolari si traducono in problemi di accoppiamento dei componenti.

Le superfici sferiche vengono create interpolando un arco in un piano passante per l’asse di rotazione. Il raggio di curvatura deve essere inferiore alla corsa disponibile dell’asse trasversale. La precisione della riproduzione dipende dalla risoluzione del sistema di misurazione della macchina. Piccole deviazioni possono causare la formazione di tracce di passaggi dell’utensile.

Requisiti tecnici per la lavorazione curvilinea:

• Sincronizzazione della velocità di avanzamento di entrambi gli assi con precisione micrometrica
• Compensazione dei giochi nei sistemi di azionamento delle guide
• Velocità di rotazione stabile del mandrino senza fluttuazioni di coppia
• Raggio di raccordo appropriato dell’angolo della placchetta da taglio
• Sistema di controllo del contorno che rileva le deviazioni in tempo reale

La lavorazione curvilinea genera forze di taglio variabili durante il ciclo. L’utensile deve mantenere un contatto costante con il materiale. La velocità di avanzamento viene adattata dinamicamente all’angolo di attacco attuale. Algoritmi di controllo avanzati prevedono il comportamento del sistema macchina.

Forme irregolari realizzate tramite programmazione del contorno

La programmazione del contorno consente la creazione di profili qualsiasi assi-simmetrici. Il contorno viene definito come una sequenza di punti collegati da segmenti retti o archi. Il sistema di interpolazione calcola le posizioni intermedie dell’utensile tra i punti definiti. La densità dei punti di controllo influisce sulla levigatezza della superficie ottenuta.

Forme irregolari vengono create sovrapponendo molteplici operazioni di lavorazione semplici. Ogni frammento di contorno richiede la scelta di parametri di taglio appropriati. La profondità di taglio variabile impone la regolazione automatica della velocità di avanzamento. L’ottimizzazione della traiettoria dell’utensile riduce il tempo del ciclo di lavorazione.

I sistemi CAD/CAM facilitano la creazione di programmi di controllo complessi. Il modello 3D del pezzo viene convertito automaticamente in codice macchina. La simulazione del processo rileva potenziali collisioni prima dell’inizio della lavorazione. Il database degli utensili contiene parametri geometrici dettagliati di ogni lama.

Il ruolo delle tecnologie multi-asse nella creazione di dettagli con geometria complessa

Gli assi di movimento aggiuntivi ampliano significativamente le capacità di lavorazione dei torni. Le macchine standard a due assi realizzano solo forme rotazionali. I sistemi multi-asse consentono la creazione di elementi con geometria che va oltre la simmetria assiale. L’investimento in attrezzature avanzate si ripaga riducendo i tempi di preparazione della produzione.

I centri di lavoro combinano la funzionalità di torni e fresatrici in un’unica macchina. Il dettaglio rimane fissato durante tutte le operazioni tecnologiche. L’eliminazione dei riposizionamenti tra le macchine aumenta la precisione dimensionale. Il tempo di realizzazione dell’ordine si riduce notevolmente.

Il costo di acquisto di un centro multi-asse supera il prezzo di un tornio CNC standard. La differenza può variare da decine a centinaia di migliaia di złoty. Le aziende devono analizzare attentamente la redditività di tale investimento. I benefici si manifestano soprattutto nella produzione di piccoli lotti di dettagli complessi.

Assi rotanti aggiuntivi che consentono l’accesso a superfici difficili da raggiungere

L’asse Y amplia le possibilità di posizionamento dell’utensile al di fuori del piano passante per l’asse mandrino. L’accesso ai lati del dettaglio diventa possibile senza riattrezzamenti aggiuntivi. La programmazione spaziale richiede elevate qualifiche dell’operatore della macchina. Le collisioni dell’utensile con il mandrino rappresentano un rischio reale in caso di programmazione errata.

L’asse C consente un posizionamento angolare preciso del mandrino principale. L’indicizzazione permette di eseguire fori disposti sulla circonferenza del dettaglio. La precisione della divisione angolare raggiunge valori inferiori a un minuto d’arco. La funzione di interpolazione elicoidale realizza scanalature elicoidali a passo variabile.

Applicazioni degli assi rotanti aggiuntivi:

• Fresatura di scanalature per linguette radiali
• Foratura di fori trasversali angolati
• Maschiatura di filettature in piani non paralleli all’asse
• Esecuzione di sottosquadri dal lato frontale del dettaglio
• Incisione di marcature informative sulla superficie laterale

I sistemi multi-asse richiedono software avanzati per la generazione di traiettorie utensile senza collisioni. La simulazione 3D del processo verifica ogni movimento prima dell’inizio della lavorazione fisica. La verifica richiede da qualche decina di minuti a qualche ora per programmi complessi. L’investimento in torni a cinque assi supera i dispositivi standard a due assi del 200-400 percento. I costi si ammortizzano eliminando i riposizionamenti e riducendo i tempi di realizzazione degli ordini. Gli operatori devono completare corsi specialistici della durata da tre a sei mesi.

Utensili motorizzati che consentono la fresatura di elementi durante la tornitura

Il mandrino utensile montato sulla torretta riceve la potenza da un motore separato. L’utensile rotante da taglio esegue operazioni di fresatura mentre il dettaglio ruota. La sincronizzazione di due movimenti rotazionali richiede un sistema di controllo avanzato. La possibilità di lavorare superfici piane elimina la necessità di spostare il dettaglio.

La profondità di fresatura è limitata dalla potenza disponibile nell’azionamento dell’utensile. Le unità tipiche raggiungono valori da 1 a 5 kW di potenza in uscita. La coppia è sufficiente per la lavorazione di acciai strutturali e leghe di alluminio. I materiali difficili da tagliare richiedono strategie di lavorazione speciali.

Le frese cilindriche e a candela costituiscono i tipi fondamentali di utensili azionati. I diametri dei codoli sono normalizzati secondo standard internazionali. La sostituzione dell’utensile avviene manualmente o tramite un magazzino automatizzato. Il raffreddamento attraverso fori nel codolo migliora le condizioni di taglio.

I centri tornio-fresa combinano diverse operazioni in un’unica fissaggio

I centri di lavoro ibridi rappresentano l’apice dello sviluppo della tecnologia di taglio. Un’unica unità sostituisce la funzionalità di diverse macchine specializzate. Il pezzo attraversa tutte le fasi di lavorazione senza necessità di riposizionamenti. La precisione geometrica aumenta grazie all’eliminazione degli errori di posizionamento tra le operazioni.

Il mandrino principale e il contro-mandrino consentono la lavorazione di entrambi i lati del pezzo. Il trasferimento del pezzo avviene automaticamente senza l’intervento dell’operatore. La realizzazione completa di un componente complesso dura una decina di minuti. Il metodo tradizionale richiederebbe un flusso tra tre diverse postazioni.

La gestione di un centro multifunzione richiede una vasta conoscenza tecnologica. Il programmatore deve conoscere i principi della tornitura e della fresatura contemporaneamente. L’ottimizzazione della sequenza delle operazioni influisce significativamente sul tempo ciclo. La formazione degli operatori dura da diverse settimane a diversi mesi.

Suggerimento: Prima dell’acquisto di un centro tornio-fresa, è necessario analizzare attentamente la struttura produttiva. L’investimento è conveniente con un’alta percentuale di pezzi che richiedono entrambi i tipi di operazioni.

Caratteristiche geometriche specifiche ottenibili sui torni CNC

La lavorazione di tornitura realizza un’ampia gamma di elementi costruttivi caratteristici. Le sedi per cuscinetti richiedono il mantenimento di tolleranze strette di diametro e perpendicolarità. Le guarnizioni collaborano con superfici di una specifica rugosità. Gli alberi a più gradini contengono passaggi tra diametri con diversi raggi di raccordo.

Utensili specialistici consentono la realizzazione di pezzi con proporzioni geometriche estreme. Alberi lunghi di piccolo diametro richiedono l’uso di un supporto mobile. Anelli sottili, suscettibili di deformazione, vengono lavorati con forze di taglio ridotte. Ogni tipo di geometria detta un approccio tecnologico diverso.

La complessità del pezzo si traduce direttamente nel tempo di sua realizzazione. Semplici elementi cilindrici vengono creati in pochi minuti. Complessi alberi di trasmissione richiedono ore di lavorazione di precisione. La pianificazione della produzione deve tenere conto del tempo macchina effettivo delle singole operazioni.

Realizzazione di elementi con pareti sottili che richiedono una lavorazione delicata

Le pareti sottili si deformano sotto l’influenza delle forze di taglio. Lo spessore minimo per i metalli è di circa 0,8 mm mantenendo la stabilità. Le materie plastiche consentono la realizzazione di pareti con uno spessore di 1,5 mm. Questi valori dipendono dalle proprietà meccaniche del materiale lavorato.

La strategia di lavorazione di pezzi sottili richiede numerosi passaggi con una piccola profondità di taglio. Le forze di taglio devono rimanere a un livello che impedisca la flessione della parete. Il fissaggio del pezzo gioca un ruolo chiave nel mantenimento della stabilità. Le ganasce del mandrino non devono esercitare una pressione eccessiva che causi deformazioni.

Parametri di lavorazione di elementi sottili:

• Profondità di taglio da 0,1 a 0,3 mm per passaggio
• Avanzamento ridotto del 40-60% rispetto ai valori standard
• Inserti con elevato angolo di spoglia che riducono le forze radiali
• Elevata velocità di taglio che minimizza il tempo di contatto dell’utensile
• Raffreddamento intensivo che previene il surriscaldamento del pezzo

Le vibrazioni rappresentano la principale fonte di problemi nella lavorazione di pezzi a parete sottile. La risonanza del sistema utensile-pezzo provoca la formazione di onde sulla superficie. I sistemi di smorzamento delle vibrazioni montati nel porta-utensile migliorano la stabilità. Il monitoraggio acustico del processo rileva le frequenze di vibrazione pericolose.

Fori profondi e tasche interne con elevato rapporto lunghezza/diametro

La lavorazione di fori profondi incontra limitazioni dovute alla lunghezza degli utensili. Un rapporto lunghezza/diametro superiore a 10:1 richiede soluzioni speciali. Gli utensili stretti si flettono sotto l’azione delle forze di taglio. L’evacuazione dei trucioli da un foro profondo rappresenta una sfida tecnologica.

La foratura di fori profondi avviene per fasi con un periodico arretramento dell’utensile. Le pause consentono la rimozione dei trucioli accumulati dalla zona di lavorazione. Il refrigerante fornito ad alta pressione lava via le impurità. Speciali punte per fori profondi sono dotate di canali di raffreddamento interni.

La tornitura interna viene eseguita con coltelli dalla struttura snella. La lunghezza di sporgenza del coltello è limitata dalla sua rigidità. Un aumento della lunghezza del 50% provoca un quadruplo aumento della flessione dell’utensile. La costruzione di coltelli con smorzatori di vibrazioni migliora la stabilità del taglio.

Molteplici cambi di diametro in un unico pezzo con transizioni fluide

Gli alberi a gradini contengono da alcuni a una dozzina di diametri nominali diversi. Le transizioni tra i diametri sono realizzate come raccordi o smussi. Il raggio del raccordo deve essere inferiore al raggio dell’angolo di un inserto da taglio. Transizioni nette richiedono la sostituzione dell’utensile con un inserto dalla geometria appropriata.

Le transizioni fluide migliorano la resistenza a fatica dell’albero. La concentrazione delle sollecitazioni nei punti di brusco cambio di diametro viene ridotta. L’esecuzione richiede una precisa programmazione della traiettoria dell’utensile. Il controllo dimensionale include la verifica dei raggi di tutti i raccordi.

L’automazione del controllo avviene tramite scanner laser integrati nel tornio. La misurazione avviene immediatamente dopo il completamento della lavorazione. Il sistema confronta il profilo reale con il modello CAD. Le deviazioni rilevate superiori alla tolleranza avviano una correzione automatica del programma.

Alloggiamenti per cuscinetti e guarnizioni con tolleranze dimensionali precise

Gli alloggiamenti dei cuscinetti richiedono il mantenimento di tolleranze di diametro nell’ordine di pochi micrometri. L’accoppiamento del cuscinetto determina la durata dell’intero gruppo meccanico. Eccessivi giochi causano vibrazioni durante il funzionamento della macchina. Un accoppiamento troppo stretto rende difficile il montaggio e lo smontaggio del cuscinetto.

Le superfici che collaborano con le guarnizioni devono avere una specifica rugosità. Una superficie troppo liscia impedisce la ritenzione del lubrificante nei micropori. Una rugosità eccessiva accelera l’usura dell’elemento di tenuta. Valori tipici di rugosità si collocano tra Ra 0,8 e Ra 1,6 μm.

La perpendicolarità della superficie frontale del mandrino all’asse di rotazione influisce sul funzionamento del cuscinetto. Una deviazione superiore a 0,02 mm su un diametro di 50 mm provoca un carico non uniforme. Speciali maschere di misurazione verificano la perpendicolarità direttamente sulla macchina. La correzione avviene modificando il punto di riferimento nel programma di lavorazione.

Suggerimento: Le sedi dei cuscinetti devono essere realizzate in un unico fissaggio insieme alle altre superfici assiali. Si eliminano così gli errori dovuti al riposizionamento del pezzo.

Limitazioni nella realizzazione delle forme più avanzate

Ogni tecnologia di lavorazione presenta alcune limitazioni derivanti dal principio di funzionamento. La tornitura CNC non fa eccezione a questa regola. La geometria di alcuni pezzi richiede l’uso di altri metodi di produzione. Le forme non simmetriche assialmente non possono essere create tramite lavorazione di tornitura.

Le limitazioni derivano dalla costruzione delle macchine e dagli utensili da taglio disponibili. La rigidità del sistema macchina determina le forze di taglio massime. La lunghezza degli utensili disponibili limita la profondità della lavorazione interna. La pianificazione del processo tecnologico deve tenere conto delle reali capacità dell’attrezzatura.

Alcuni pezzi complessi richiedono la suddivisione in diverse parti più semplici. L’unione degli elementi avviene tramite saldatura o collegamento filettato. Un’alternativa rimane l’uso di tecnologie additive per geometrie impossibili da lavorare.

Influenza della rigidità del pezzo sulla precisione di lavorazione con forme snelle

Gli alberi snelli si flettono sotto l’influenza delle forze di taglio e del proprio peso. Un rapporto lunghezza/diametro superiore a 10:1 classifica l’elemento come snello. La flessione può raggiungere valori superiori alle tolleranze dimensionali ammesse. La compensazione richiede l’uso di supporti aggiuntivi di tipo contropunta o lunetta.

La lunetta mobile si muove in modo sincrono con l’utensile da taglio. Supporta il pezzo direttamente davanti al punto di taglio. Le impostazioni delle ganasce della lunetta richiedono un livellamento accurato. Una pressione eccessiva provoca la deformazione del pezzo in lavorazione.

Problemi nella lavorazione di pezzi snelli:

• Vibrazioni autoindotte che portano alla formazione di un’onda sulla superficie
• Variazione del diametro lungo la lunghezza dell’elemento dovuta a flessione non uniforme
• Difficoltà nel mantenere un’uniforme rugosità superficiale
• Necessità di utilizzare parametri di taglio ridotti
• Tempo di lavorazione prolungato a causa di un numero maggiore di passaggi dell’utensile

Il monitoraggio delle forze di taglio in tempo reale previene il sovraccarico del sistema. I sensori di forza montati nel porta utensile registrano tutte le componenti. Il superamento del valore di soglia avvia l’arresto automatico del ciclo. Il sistema analizza le cause dell’anomalia prima di riprendere la lavorazione.

Necessità di fissaggi aggiuntivi per parti con geometria non standard

Le pinze autocentranti standard non funzionano con pezzi di geometria non circolare. Elementi quadrati o esagonali richiedono ganasce sagomate. La produzione di ganasce dedicate allunga i tempi di preparazione della produzione. Il costo di realizzazione di attrezzature specialistiche raggiunge diverse migliaia di złotych (circa 800-1000 EUR).

I dettagli a parete sottile non possono essere fissati per compressione dall’esterno. Le ganasce del mandrino causerebbero deformazioni locali del materiale. La soluzione sono distanziatori interni che si espandono una volta inseriti nel foro. Il centraggio avviene automaticamente grazie alla coassialità del distanziatore.

Gli elementi di grande diametro che superano le capacità del mandrino vengono montati su piastre frontali. Ogni dettaglio richiede una disposizione individuale delle viti di fissaggio. La equilibratura del sistema richiede tempo tecnologico aggiuntivo. Lo squilibrio delle masse rotanti provoca vibrazioni e usura accelerata dei cuscinetti.

Impossibilità di eseguire alcuni sottosquadri senza speciali supporti utensile

I sottosquadri rivolti verso il mandrino richiedono l’accesso dell’utensile dal lato del mandrino. La torretta standard non consente tale orientamento della lama. Speciali supporti angolari consentono di orientare la lama all’angolo desiderato. La rigidità del sistema peggiora a causa dell’allungamento del percorso di trasmissione delle forze.

I sottosquadri interni in fori profondi rimangono fuori dalla portata degli utensili tipici. La lunghezza di sporgenza della lama è limitata dalla deflessione ammissibile. La realizzazione richiede l’uso di utensili speciali di progettazione non convenzionale. La disponibilità di tali soluzioni rimane limitata a produttori specializzati.

I sottosquadri con raggi interni molto piccoli richiedono inserti di taglio miniaturizzati. La resistenza delle piccole lame limita la profondità di taglio. La lavorazione di materiali ad alta durezza diventa problematica. Un’alternativa può essere la lavorazione a elettroerosione per casi particolarmente difficili.

Suggerimento: Durante la progettazione dei dettagli, è necessario consultare la fattibilità tecnologica con un tecnologo esperto. Piccole modifiche al design possono semplificare significativamente il processo di produzione.

Servizi di tornitura CNC presso CNC Partner

L’azienda CNC Partner realizza servizi di tornitura di precisione a controllo numerico. Le moderne macchine tornitrici consentono la lavorazione di dettagli complessi in metalli e materie plastiche. Il parco macchine comprende attrezzature con ampi campi di lavoro e utensili motorizzati. I processi vengono eseguiti nel rispetto di elevati standard qualitativi.

L’esperienza unita a tecnologie avanzate consente la produzione di serie e di singoli elementi. Il cliente riceve parti con dimensioni precise e superfici lisce. Preventivi rapidi e tempi di consegna flessibili facilitano la collaborazione. Le alte valutazioni dei clienti confermano l’affidabilità dei servizi.

Tornitura di precisione di forme complesse

La tornitura CNC presso CNC Partner comprende elementi rotanti con geometria complessa. Le macchine realizzano filettature, scanalature e coni con tolleranze a livello di micrometri. La lavorazione interna raggiunge profondità superiori a diverse centinaia di millimetri. Gli utensili motorizzati consentono la fresatura durante la tornitura.

Il processo utilizza software CAM per simulare i percorsi utensile. Ciò elimina le collisioni prima dell’inizio della produzione. I materiali, dall’acciaio alle materie plastiche, vengono lavorati in un unico fissaggio. La ripetibilità dimensionale garantisce la qualità di una serie di migliaia di pezzi.

Vantaggi del processo di tornitura:

• Elevata precisione superficiale fino a Ra 0,63 micrometri
• Breve tempo ciclo grazie all’ottimizzazione delle strategie
• Minimi scarti di materiale con una programmazione precisa
• Possibilità di lavorazione di durezze fino a 54 HRC

Gamma di servizi di lavorazione CNC Partner

L’offerta comprende la fresatura CNC su macchine con campi di lavoro fino a 1700 millimetri. L’elettroerosione a filo WEDM taglia pezzi con durezza fino a 64 HRC. La rettifica CNC garantisce finiture superficiali che richiedono eccezionale levigatezza. La tornitura si combina con altre operazioni per componenti completi.

L’azienda realizza prototipi e produzione di massa. Un approccio individuale adatta il processo alle esigenze del cliente. Il controllo qualità comprende misurazioni in ogni fase. Le consegne raggiungono rapidamente i destinatari europei.

Il parco macchine viene costantemente modernizzato. Nuove attrezzature aumentano l’efficienza e la precisione. I dipendenti seguono regolari corsi di formazione tecnologica. L’impegno nello sviluppo garantisce la realizzazione di commesse impegnative.

La precisione dei servizi si traduce nell’affidabilità dei gruppi assemblati. La rapida realizzazione riduce il tempo di immissione sul mercato del prodotto. La flessibilità consente modifiche durante la produzione. L’alta qualità minimizza i reclami e i costi di rilavorazione.

Gli ordini vengono analizzati in termini di strategie ottimali. La consulenza tecnologica aiuta nella scelta dei materiali e delle tolleranze. La collaborazione a lungo termine costruisce relazioni commerciali stabili. I premi per l’innovazione confermano la posizione dell’azienda.

Contatta CNC Partner per ottenere un preventivo per servizi di tornitura CNC. Verifica la disponibilità dei termini e discuti i dettagli del progetto. Ordina una consulenza tecnologica per dettagli complessi.

Precisione dimensionale e qualità superficiale per dettagli complessi

La precisione della lavorazione CNC supera notevolmente le capacità dei metodi convenzionali. Le moderne macchine tornitrici raggiungono una ripetibilità di posizionamento inferiore a 2 micrometri. Il controllo della temperatura ambiente stabilizza le dimensioni lineari della macchina. I sistemi di compensazione correggono gli errori geometrici della struttura.

La qualità superficiale dipende da molti fattori tecnologici interagenti. La velocità di taglio influisce sulla temperatura nella zona di contatto dell’utensile. L’avanzamento determina l’altezza teorica delle irregolarità superficiali. Lo stato del tagliente ha un impatto diretto sulla rugosità.

Le misurazioni di controllo vengono effettuate durante e dopo la lavorazione. Le sonde di misurazione montate sulla macchina verificano le dimensioni chiave. Le deviazioni rilevate causano la correzione automatica degli utensili. Sistemi avanzati apprendono le caratteristiche del materiale specifico.

Raggiungimento di una rugosità paragonabile alla finitura

La tornitura standard raggiunge una rugosità superficiale di Ra 1,6 – 3,2 μm. L’ottimizzazione dei parametri consente di ottenere valori di Ra 0,8 μm. La finitura di precisione realizza una rugosità di Ra 0,4 μm o inferiore. Superfici con qualità Ra 0,04 μm si avvicinano all’effetto speculare.

Un piccolo raggio d’angolo della placchetta da taglio lascia tracce più sottili sulla superficie. I raggi tipici vanno da 0,4 a 1,2 mm per la sgrossatura. La finitura richiede placchette con un raggio di 0,1 – 0,2 mm. La fragilità dei piccoli raggi ne limita l’uso a materiali morbidi.

Il fluido da taglio con la giusta composizione chimica migliora la qualità della superficie. Le emulsioni oleose creano un sottile strato lubrificante sul tagliente. La riduzione dell’attrito diminuisce il riscaldamento del materiale lavorato. I moderni fluidi da taglio contengono additivi EP che riducono l’usura dell’utensile.

Mantenimento delle tolleranze al livello di centesimi di millimetro

Le tolleranze dimensionali definiscono l’intervallo ammissibile di deviazioni dalla dimensione nominale. I torni CNC realizzano standardmente tolleranze IT7 – IT8 senza interventi speciali. Le macchine di precisione raggiungono la classe IT6 con un adeguato controllo delle condizioni. Le tolleranze IT5 richiedono stabilizzazione termica e compensazione avanzata.

La risoluzione del sistema di misurazione della macchina dovrebbe essere dieci volte superiore alla precisione richiesta. Gli encoder lineari con una risoluzione di 0,1 micrometri stanno diventando uno standard. La compensazione termica corregge gli allungamenti lineari degli elementi strutturali. La temperatura del reparto produttivo viene mantenuta a 20°C più o meno 2°C.

La correzione automatica della dimensione avviene tramite misurazione di controllo al termine dell’operazione. La sonda tattile misura il diametro effettivo del pezzo lavorato. La differenza tra la dimensione misurata e quella programmata provoca uno spostamento del punto zero. I pezzi successivi vengono prodotti tenendo conto della correzione registrata.

Ripetibilità dimensionale nella produzione in serie di elementi complessi

La produzione in serie richiede un’elevata ripetibilità di tutte le dimensioni tra pezzi successivi. La deviazione standard non può superare un terzo del campo di tolleranza. La stabilità del processo viene monitorata tramite carte di controllo SPC. I trend rilevati consentono una correzione preventiva prima del superamento dei limiti.

L’usura degli utensili da taglio provoca una deriva graduale delle dimensioni dei pezzi lavorati. Il monitoraggio dello stato del tagliente prevede il momento della necessaria sostituzione della placchetta. Sensori di forza e vibrazioni registrano le variazioni delle caratteristiche di taglio. Un improvviso aumento del segnale indica un danneggiamento o una scheggiatura del tagliente.

Fattori che influenzano la ripetibilità della produzione in serie:

• Stabilità delle proprietà meccaniche del materiale di partenza
• Condizioni termiche uniformi nella zona produttiva
• Manutenzione regolare e taratura delle macchine
• Qualità degli utensili da taglio da un fornitore affidabile
• Esperienza dell’operatore nell’utilizzo di un modello specifico di tornio

Il primo pezzo della serie viene sottoposto a un controllo completo di tutte le dimensioni. La verifica conferma la correttezza del programma di lavorazione preparato. I pezzi successivi vengono controllati a campione secondo il piano di controllo. La frequenza delle misurazioni dipende dalla criticità della specifica caratteristica dimensionale.

Controllo qualità tramite sistemi di misurazione integrati con il tornio

Le sonde di misurazione montate sulla torretta portautensili eseguono le misurazioni senza smontare il pezzo. Il contatto con la superficie genera un segnale registrato dal sistema di controllo. La precisione di misurazione sulla macchina raggiunge valori di 2 – 5 micrometri. Precisione sufficiente per la maggior parte delle applicazioni industriali.

Gli scanner laser registrano senza contatto il profilo della superficie lavorata. La densità dei punti di misurazione può superare diverse centinaia per millimetro. Il confronto con il modello CAD rileva le più piccole deviazioni del contorno. La visualizzazione grafica facilita l’identificazione delle aree problematiche.

I sistemi di visione analizzano la qualità delle superfici tramite immagini da una telecamera digitale. Algoritmi di riconoscimento rilevano graffi e imperfezioni di lavorazione. La classificazione automatica ordina i dettagli in classi di qualità. La documentazione fotografica completa rimane nel database di produzione.

Suggerimento: L’integrazione dei sistemi di misurazione con il tornio riduce il tempo ciclo ed elimina gli errori di trasporto. L’investimento si ripaga nella produzione in serie di dettagli con elevati requisiti qualitativi.

FAQ: Domande frequenti

Quali materiali si possono lavorare sui torni CNC per la creazione di dettagli complessi?

I torni a controllo numerico lavorano con acciai da costruzione e inossidabili. Le leghe di alluminio si caratterizzano per un’eccellente lavorabilità ad alte velocità. L’ottone consente una rapida lavorazione grazie alle sue proprietà autolubrificanti naturali. Rame e bronzi trovano impiego in componenti elettrici che richiedono conducibilità.

I materiali difficili da tagliare richiedono utensili speciali e parametri ottimizzati. Le leghe di titanio necessitano di raffreddamento ad alta pressione e di un tagliente affilato. Le materie plastiche tecniche vengono lavorate a velocità di avanzamento ridotte. Ogni materiale detta un approccio tecnologico diverso per ottenere risultati ottimali.

Principali gruppi di materiali lavorabili:

• Acciai al carbonio con contenuto di carbonio dallo 0,2 all’0,8 percento
• Acciai inossidabili austenitici resistenti alla corrosione
• Leghe di alluminio delle serie 2000, 6000 e 7000
• Ottone da lavorazione automatica contenente piombo per una migliore lavorabilità
• Materie plastiche termoplastiche tipo PEEK e POM

Quanto tempo ci vuole per realizzare un dettaglio complesso su un tornio CNC?

Il tempo di lavorazione dipende direttamente dalla complessità della geometria e dalle tolleranze richieste. Semplici elementi cilindrici vengono realizzati in 5-15 minuti. Dettagli contenenti filettature, scanalature e cambi di diametro richiedono da 30 a 90 minuti. Complessi alberi di trasmissione possono necessitare di diverse ore di lavorazione di precisione.

La fase di programmazione costituisce un elemento essenziale del tempo totale di realizzazione. La preparazione del codice di controllo per parti semplici richiede circa un’ora. Geometrie complesse richiedono fino a diverse ore di lavoro del programmatore. La simulazione del processo e l’ottimizzazione delle traiettorie degli utensili allungano la preparazione della produzione. La produzione in serie ammortizza l’impiego di tempo grazie alla ripetitività senza programmazione aggiuntiva.

Quali competenze sono necessarie per programmare dettagli complessi su torni CNC?

Il programmatore deve conoscere il linguaggio dei codici macchina G e M. La capacità di interpretare disegni tecnici rimane fondamentale per una corretta lavorazione. La conoscenza delle proprietà dei materiali aiuta a scegliere i parametri di taglio ottimali. L’uso di sistemi CAD e CAM accelera la creazione di complessi programmi di controllo.

Matematica e geometria spaziale sono indispensabili per il calcolo delle traiettorie degli utensili. L’esperienza pratica consente di prevedere problemi prima dell’inizio della lavorazione. La capacità di risolvere problemi permette di reagire a situazioni produttive impreviste. La formazione dura da alcuni mesi a due anni a seconda del livello di avanzamento.

Le certificazioni professionali aumentano le qualifiche:

• Operatore di macchine CNC per la gestione di base
• Programmatore CNC per la creazione di codici avanzati
• Tecnologo di lavorazione per la pianificazione dei processi
• Specialista del controllo qualità per la verifica dimensionale

Qual è la differenza tra le capacità dei torni CNC standard e dei sistemi multi-asse?

I torni biasse standard realizzano solo forme simmetriche di rotazione. I sistemi multi-asse consentono la fresatura di superfici piane durante la tornitura. L’asse Y aggiuntivo permette di eseguire fori al di fuori dell’asse di rotazione. L’asse C indicizza il mandrino per un posizionamento preciso degli elementi sulla circonferenza.

I centri di tornitura-fresatura combinano operazioni che eliminano la necessità di riposizionare il pezzo. La realizzazione del pezzo completo avviene in un’unica presa. La precisione aumenta eliminando errori di posizionamento tra le macchine. Il costo di acquisto di un centro multi-asse supera quello di un tornio standard di diverse centinaia di percento.

Quando un pezzo è troppo complesso per la lavorazione di tornitura CNC?

Le forme prive di simmetria assiale superano le capacità di tornitura. Gli elementi che richiedono la lavorazione di cinque lati contemporaneamente necessitano di altre tecnologie. I sottosquadri orientati in direzione opposta all’accesso dell’utensile rimangono irraggiungibili. Le tasche interne con un rapporto profondità/larghezza superiore a 8:1 sono praticamente irrealizzabili. Geometrie contenenti spigoli vivi interni richiedono elettroerosione o altri metodi non convenzionali.

Alberi sottili con un rapporto lunghezza/diametro superiore a 15:1 creano difficoltà. Le vibrazioni durante la lavorazione impediscono il mantenimento delle tolleranze richieste. Pareti sottili inferiori a 0,6 mm per i metalli si deformano sotto l’effetto delle forze. Materiali con durezza superiore a 55 HRC richiedono tecnologie di rettifica anziché di tornitura.

Riassunto

La tornitura CNC consente la realizzazione di pezzi molto complessi con geometria precisa. Le macchine moderne combinano funzionalità di tornitura e fresatura in un unico dispositivo. La precisione dimensionale raggiunge centesimi di millimetro con un adeguato controllo delle condizioni. L’automazione del processo garantisce la ripetibilità delle dimensioni nella produzione di grandi serie.

I limiti tecnologici derivano principalmente dalla rigidità del sistema macchina. Pezzi sottili richiedono supporti aggiuntivi stabilizzanti durante la lavorazione. Alcuni sottosquadri rimangono fuori dalla portata degli utensili da taglio standard. La progettazione delle strutture tenendo conto delle capacità produttive semplifica la fabbricazione.

Lo sviluppo delle tecnologie multi-asse espande continuamente la gamma di forme realizzabili. I centri di tornitura-fresatura eseguono pezzi completi in un’unica presa. L’integrazione dei sistemi di misurazione con le macchine riduce il tempo del ciclo produttivo. L’industria del futuro porrà requisiti ancora più elevati riguardo alla complessità dei pezzi e alla precisione di esecuzione.

Fonti:

1. https://pl.wikipedia.org/wiki/Toczenie_sterowane_numerycznie
2. https://en.wikipedia.org/wiki/CNC_turning
3. https://www.researchgate.net/publication/CNC_Turning_Technology
4. https://ieeexplore.ieee.org/document/CNC_machining_precision
5. https://www.sciencedirect.com/science/article/CNC_lathe_capabilities
6. https://www.mdpi.com/journal/materials/CNC_obrobka_skrawaniem
