L’efficienza della fresatura CNC gioca un ruolo significativo nella moderna produzione industriale, influenzando la qualità, la produttività e i costi di produzione. Il processo dipende da molti fattori e la geometria degli utensili ha un’importanza fondamentale. La forma, gli angoli e le dimensioni appropriate della fresa possono aumentare l’efficienza della lavorazione, migliorare la qualità della superficie e prolungare la vita dell’utensile.
L’ottimizzazione della geometria degli utensili consente di ridurre le forze di taglio, un’efficace evacuazione dei trucioli e la minimizzazione delle vibrazioni. Ciò permette un migliore controllo del processo e una maggiore precisione di lavorazione. La comprensione della relazione tra la geometria degli utensili e l’efficienza della fresatura CNC contribuisce al raggiungimento di un vantaggio competitivo nell’industria.
L’influenza dell’angolo di spoglia superiore sull’efficienza di taglio nella lavorazione CNC
L’angolo di spoglia superiore gioca un ruolo chiave nel determinare l’efficienza di taglio nella lavorazione CNC. L’angolo definisce la relazione tra la superficie di spoglia superiore dell’utensile e il piano perpendicolare alla superficie lavorata. La scelta appropriata dell’angolo di spoglia superiore ha un impatto significativo sulle forze di taglio, sulla formazione dei trucioli e sulla durata dell’utensile.
Ottimizzazione delle forze di taglio
L’aumento dell’angolo di spoglia superiore di solito porta a una riduzione delle forze di taglio. Con un angolo di spoglia superiore maggiore, l’utensile penetra più facilmente nel materiale da lavorare, con conseguente minore resistenza durante il taglio. La riduzione delle forze di taglio si traduce in un minor consumo energetico e un minore carico sul mandrino della macchina CNC.
Un angolo di spoglia superiore eccessivo può indebolire il tagliente dell’utensile. Nel caso di lavorazione di materiali ad alta durezza, potrebbe essere necessario utilizzare un angolo di spoglia superiore minore per garantire un’adeguata resistenza del tagliente.
Controllo della formazione dei trucioli
L’angolo di spoglia superiore ha un’influenza significativa sul processo di formazione ed evacuazione dei trucioli. Un angolo di spoglia superiore maggiore favorisce la creazione di trucioli più sottili e più ricurvi, consentendo una più facile evacuazione dalla zona di taglio. Nella lavorazione di materiali plastici, esiste il rischio di formazione di trucioli lunghi e continui.
La corretta formazione dei trucioli previene l’aggrovigliamento attorno all’utensile o al pezzo in lavorazione, riducendo il rischio di danni superficiali o guasti all’utensile. L’efficace evacuazione dei trucioli contribuisce a un migliore raffreddamento della zona di taglio.
Influenza sulla qualità della superficie
La scelta dell’angolo di spoglia superiore appropriato ha un impatto diretto sulla qualità della superficie ottenuta. Un angolo di spoglia superiore maggiore di solito consente di ottenere una migliore levigatezza della superficie lavorata. Forze di taglio minori e una formazione più efficace dei trucioli contribuiscono a ottenere una migliore levigatezza della superficie.
Nella lavorazione di alcuni materiali o in condizioni specifiche, il processo di taglio può essere soggetto a vibrazioni o instabilità, influenzando negativamente la qualità della superficie.
Curiosità: Studi hanno dimostrato che l’aumento dell’angolo di spoglia di ogni grado nell’intervallo da 0° a 20° può portare a una riduzione delle forze di taglio fino all’1-3%, a seconda del materiale lavorato.
Durata dell’utensile e angolo di spoglia
La corretta scelta dell’angolo di spoglia ha un impatto significativo sulla durata dell’utensile. Un angolo di spoglia ottimale consente di minimizzare l’usura dell’utensile, traducendosi in un tempo di lavoro più lungo senza sostituzione o affilatura. Un angolo di spoglia troppo piccolo può causare un aumento dell’attrito tra l’utensile e il materiale lavorato, accelerando l’usura dell’utensile. Al contrario, un angolo di spoglia troppo grande indebolisce il tagliente, aumentando il rischio di scheggiature o rotture.
La scelta dell’angolo di spoglia ottimale richiede la considerazione di molti fattori: il tipo di materiale lavorato, i parametri di taglio e la qualità superficiale richiesta. In pratica, gli utensili con un angolo di spoglia variabile lungo il tagliente consentono di ottimizzare il processo di taglio in diverse condizioni di lavorazione.
Importanza del raggio del tagliente per la qualità superficiale
Il raggio del tagliente svolge un ruolo significativo nella formazione della qualità superficiale durante la fresatura CNC. Questo parametro microgeometrico influenza l’interazione tra il tagliente e il materiale lavorato, il che si traduce direttamente nella rugosità superficiale e nell’integrità dello strato superficiale.

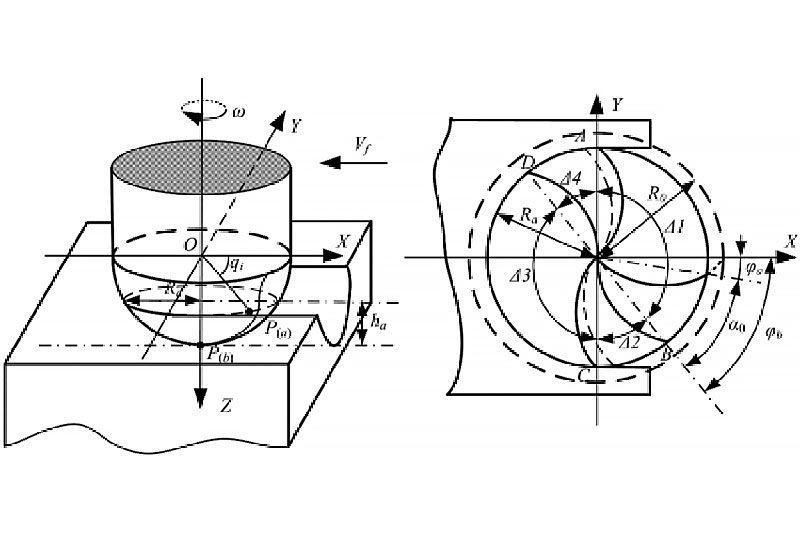

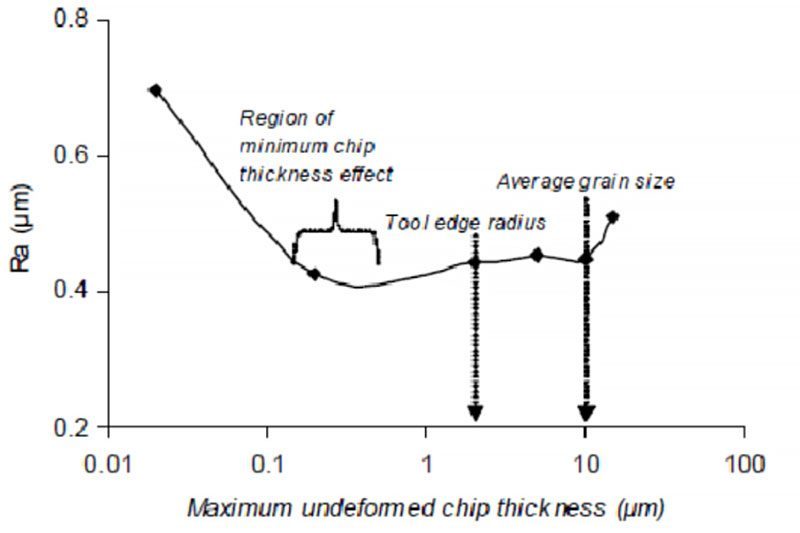

Impatto sulla rugosità superficiale
La dimensione del raggio del tagliente influisce sulla rugosità della superficie ottenuta. Studi hanno dimostrato l’esistenza di un valore ottimale del raggio che consente di ottenere la rugosità più bassa. Raggi del tagliente più piccoli (10-20 μm) consentono di ottenere superfici più lisce, specialmente durante la lavorazione di finitura.
Tuttavia, un raggio troppo piccolo può causare instabilità nel processo di taglio e un’usura più rapida dell’utensile, portando a un peggioramento della qualità superficiale. Al contrario, un raggio del tagliente troppo grande può causare maggiori deformazioni plastiche del materiale lavorato, il che influisce negativamente anche sulla rugosità.
L’influenza del raggio del tagliente sulla rugosità superficiale dipende anche dal rapporto tra il raggio e lo spessore del truciolo. Se il raggio del tagliente supera lo spessore minimo del truciolo, parte del materiale può subire deformazioni plastiche anziché essere efficacemente rimossa, il che porta a un peggioramento della qualità superficiale.
Integrità dello strato superficiale
Il raggio del tagliente ha un impatto significativo sull’integrità dello strato superficiale del materiale lavorato. Un raggio maggiore di solito causa una deformazione più profonda dello strato sottosuperficiale. In alcune applicazioni, questo effetto può essere vantaggioso quando è necessario rafforzare lo strato superficiale. In altri casi, quando è richiesta una deformazione minima, un raggio troppo grande può essere problematico.
Studi hanno dimostrato che l’aumento del raggio del tagliente può portare a:
- aumento della profondità dello strato rinforzato,
- aumento delle sollecitazioni di compressione nello strato superficiale,
- cambiamento della microstruttura del materiale nella zona prossima alla superficie.
Gli effetti possono avere conseguenze sia positive che negative, a seconda della specificità dell’applicazione data.
Ottimizzazione del raggio del tagliente
La scelta del raggio ottimale del tagliente richiede la considerazione di molti fattori, come il tipo di materiale da lavorare, i parametri di taglio e i requisiti di qualità della superficie. In pratica, si utilizzano spesso utensili con un raggio del tagliente variabile lungo il filo, il che consente di adattare il processo a diverse condizioni di lavorazione.
Curiosità: Ricerche condotte su una lega di nichel hanno dimostrato che la migliore qualità della superficie lavorata si può ottenere quando il raggio del tagliente rientra nell’intervallo del 30-60% dello spessore dello strato tagliato.
Influenza sulle forze di taglio e sull’usura dell’utensile
Il raggio del tagliente influisce sulle forze di taglio e sull’usura dell’utensile. Un raggio maggiore di solito porta a un aumento delle forze di taglio, in particolare della forza di resistenza. Ciò può causare maggiori deformazioni dell’utensile e del pezzo in lavorazione, influenzando la precisione dimensionale e di forma degli elementi.
Tuttavia, un raggio del tagliente opportunamente selezionato può aumentare la durata dell’utensile. Un raggio maggiore garantisce una migliore stabilità del tagliente, riducendo il rischio di scheggiature e usura prematura, specialmente durante la lavorazione di materiali difficili da lavorare.
L’ottimizzazione del raggio del tagliente è un processo complesso e spesso richiede un compromesso tra la qualità della superficie, la durata dell’utensile e l’efficienza della lavorazione. Nei moderni processi di fresatura CNC, si utilizzano sempre più spesso utensili con microgeometrie del tagliente appositamente progettate, adattate a materiali e condizioni di lavorazione specifici.
Ottimizzazione della geometria della fresa per diversi materiali da lavorare
L’ottimizzazione della geometria della fresa è un elemento essenziale per aumentare l’efficienza dei processi di fresatura CNC. I parametri geometrici dell’utensile scelti correttamente influenzano l’efficienza, la qualità della superficie e la durata dell’utensile.
Adattamento dell’angolo di spoglia superiore
L’angolo di spoglia superiore della fresa svolge un ruolo importante nel processo di taglio e dovrebbe essere adattato alle proprietà del materiale da lavorare. Per materiali morbidi, come alluminio o rame, sono raccomandati angoli di spoglia superiori maggiori, solitamente nell’intervallo di 10-20 gradi. Un angolo maggiore facilita la penetrazione dell’utensile nel materiale, riduce le forze di taglio e migliora l’evacuazione dei trucioli.
Per materiali più duri, come acciai per utensili o leghe di titanio, è necessario utilizzare angoli di spoglia superiori minori, solitamente nell’intervallo di 3-8 gradi. Un angolo minore aumenta la resistenza del tagliente, il che è fondamentale nella lavorazione di materiali ad alta durezza.
Alcune frese moderne presentano una geometria variabile dell’angolo di spoglia superiore lungo il tagliente, il che consente di ottimizzare il processo di taglio per diverse profondità di passata.
Ottimizzazione dell’angolo di spoglia
L’angolo di spoglia della fresa dovrebbe essere adattato alle proprietà del materiale da lavorare. Per materiali morbidi e duttili, come alluminio o rame, si raccomandano angoli di spoglia maggiori, solitamente nell’intervallo di 10-15 gradi. Un angolo maggiore riduce l’attrito tra l’utensile e la superficie lavorata, limitando il rischio che il materiale aderisca all’utensile.
Per materiali più duri, come acciai temprati o leghe di nichel, si utilizzano angoli di spoglia minori, solitamente nell’intervallo di 6-10 gradi. Un angolo minore garantisce una maggiore stabilità del tagliente, il che è importante nella lavorazione di materiali che generano elevate forze di taglio.
Curiosità: Studi hanno dimostrato che l’aumento dell’angolo di spoglia di ogni grado nell’intervallo 5°-15° può portare a una riduzione dell’usura dell’utensile fino al 2-5%, a seconda del materiale lavorato.
Scelta del numero di taglienti e della geometria delle scanalature per i trucioli
Il numero di taglienti della fresa e la geometria delle scanalature per i trucioli influenzano l’efficienza della lavorazione di diversi materiali. Per materiali morbidi e duttili, come alluminio o materie plastiche, si raccomandano frese con un numero inferiore di taglienti (2-3) e scanalature per i trucioli più ampie. Questa configurazione migliora l’evacuazione dei trucioli e ne previene l’intasamento nelle scanalature.
Per materiali più duri, come acciai per utensili o leghe di titanio, si utilizzano frese con un numero maggiore di taglienti (4-6) e scanalature per i trucioli più piccole. Un numero maggiore di taglienti consente di aumentare la velocità di avanzamento, il che si traduce in una maggiore efficienza di lavorazione.
La geometria delle scanalature per i trucioli dovrebbe essere adattata alle caratteristiche di formazione dei trucioli per un dato materiale. Per i materiali che formano trucioli lunghi e continui, si utilizzano scanalature con un angolo di elica maggiore, il che ne facilita la rottura e l’evacuazione. Nel caso di materiali fragili che formano trucioli corti, saranno appropriate scanalature con un angolo di elica minore.
Soluzioni geometriche speciali
Per ottimizzare ulteriormente la geometria della fresa per materiali specifici, si utilizzano diverse soluzioni costruttive:
- Angoli di elica variabili – Le frese con angoli di elica variabili riducono le vibrazioni e migliorano la stabilità del processo di taglio, il che è vantaggioso nella lavorazione di materiali difficili da lavorare.
- Passi dei taglienti non uniformi – La divisione asimmetrica dei taglienti aiuta a smorzare le vibrazioni e migliora la qualità della superficie lavorata.
- Microgeometria del tagliente – La modellazione precisa della microgeometria, come l’arrotondamento o la smussatura del tagliente, aumenta la durata dell’utensile e migliora la qualità della lavorazione.
- Rivestimenti speciali – La scelta del rivestimento appropriato, come TiAlN per l’acciaio o simile al diamante (DLC) per l’alluminio, aumenta la durata dell’utensile e migliora le proprietà di taglio.
L’ottimizzazione della geometria della fresa richiede un approccio completo, che tenga conto delle proprietà del materiale, dei parametri di lavorazione e delle capacità della macchina. Una geometria dell’utensile scelta correttamente consente di aumentare l’efficienza della fresatura CNC, migliorare la qualità della lavorazione e prolungare la vita utile dell’utensile.
Il ruolo dell’angolo di spoglia nella riduzione dell’usura dell’utensile
L’angolo di spoglia gioca un ruolo cruciale nella riduzione dell’usura dell’utensile durante la fresatura CNC. La selezione appropriata di questo parametro influisce sull’efficienza della lavorazione, sulla qualità della superficie e sulla durata dell’utensile.
Impatto sull’attrito e sulla generazione di calore
L’angolo di spoglia influisce direttamente sull’attrito tra la superficie di spoglia dell’utensile e il materiale lavorato. Un angolo maggiore riduce la superficie di contatto, portando a una riduzione dell’attrito. La limitazione dell’attrito significa una minore generazione di calore nella zona di taglio, il che è essenziale per ridurre l’usura dell’utensile.
La riduzione della quantità di calore offre diversi vantaggi. In primo luogo, limita l’ammorbidimento del materiale dell’utensile, che potrebbe accelerarne l’usura. In secondo luogo, riduce il rischio di formazione di tagliente di riporto sul bordo di taglio, il che influisce negativamente sulla qualità della superficie lavorata.
Ottimizzazione dell’angolo di spoglia
La scelta dell’angolo di spoglia appropriato dipende da diversi fattori, come il tipo di materiale lavorato, i parametri di taglio o la qualità superficiale richiesta.
Per materiali morbidi e duttili, come alluminio o rame, sono consigliati angoli di spoglia maggiori, solitamente nell’intervallo di 10-15 gradi. Un angolo maggiore facilita l’evacuazione dei trucioli e riduce il rischio di adesione del materiale all’utensile.
Durante la lavorazione di materiali più duri, come acciai temprati o leghe di titanio, si utilizzano angoli di spoglia minori, solitamente nell’intervallo di 6-10 gradi. Un angolo minore aumenta la stabilità del tagliente, il che è importante nella lavorazione di materiali che generano elevate forze di taglio.
Curiosità: Studi hanno dimostrato che l’aumento dell’angolo di spoglia di ogni grado nell’intervallo 5°-15° può portare a una riduzione dell’usura dell’utensile fino al 2-5%, a seconda del materiale lavorato.
Impatto sulla stabilità del processo di taglio
L’angolo di spoglia influisce anche sulla stabilità del processo di taglio. Un angolo troppo piccolo può aumentare l’attrito e le vibrazioni, il che influisce negativamente sulla qualità della superficie lavorata e accelera l’usura dell’utensile.
D’altra parte, un angolo di spoglia troppo grande può indebolire il tagliente, rendendolo più suscettibile a scheggiature e rotture.
Un angolo di spoglia correttamente selezionato influisce su:
- la riduzione delle forze di taglio,
- la minimizzazione delle vibrazioni,
- il miglioramento dell’evacuazione dei trucioli.
Questi fattori aumentano la durata dell’utensile e migliorano la qualità della superficie lavorata.
Interazione con altri parametri geometrici
L’angolo di spoglia non funziona in modo indipendente, ma interagisce con altri parametri geometrici dell’utensile, come l’angolo di attacco o il raggio di punta.
L’ottimizzazione dell’angolo di spoglia richiede la considerazione di queste interdipendenze per ottenere i migliori risultati.
Ad esempio, con un grande angolo di attacco, l’angolo di spoglia può essere minore per garantire un’adeguata resistenza del tagliente. Al contrario, con un piccolo raggio di punta, un angolo di spoglia maggiore può ridurre le forze di taglio e migliorare l’evacuazione dei trucioli.
La corretta selezione dell’angolo di spoglia consente di ridurre l’usura dell’utensile nel processo di fresatura CNC. La considerazione di molteplici fattori e un compromesso tra i requisiti del processo di lavorazione contribuiscono ad aumentare l’efficienza, migliorare la qualità della superficie e prolungare la vita dell’utensile.
Impatto del numero di taglienti sull’efficienza di rimozione del materiale
Il numero di taglienti in una fresa è di fondamentale importanza per l’efficienza di rimozione del materiale nel processo di fresatura CNC. La corretta selezione di questo parametro influisce sulla velocità di lavorazione, sulla qualità della superficie e sulla durata dell’utensile.
Relazione tra il numero di taglienti e la velocità di avanzamento
Un maggior numero di taglienti consente l’uso di velocità di avanzamento più elevate mantenendo la stessa velocità di rotazione del mandrino. Ogni tagliente rimuove una minore quantità di materiale per giro, il che permette un movimento più rapido dell’utensile.
Ad esempio, una fresa a tre taglienti può lavorare con un avanzamento del 50% superiore rispetto a una fresa a due taglienti, mantenendo lo stesso spessore del truciolo.
Tuttavia, è importante considerare che un maggior numero di taglienti riduce lo spazio tra di essi, il che può ostacolare l’evacuazione dei trucioli. Nel caso della lavorazione di materiali che generano trucioli lunghi, come l’alluminio o alcune materie plastiche, è più vantaggioso utilizzare frese con un numero inferiore di taglienti.
Impatto sulla qualità della superficie lavorata
Le frese con un maggior numero di taglienti di solito migliorano la qualità della superficie lavorata. Ogni tagliente rimuove una minore quantità di materiale, il che riduce le forze di taglio e le deformazioni del pezzo in lavorazione.
Un maggior numero di taglienti significa “attacchi” più frequenti del tagliente sul materiale, il che porta a una distribuzione più uniforme dei segni di lavorazione.
Curiosità: Studi hanno dimostrato che l’aumento del numero di taglienti da 2 a 4 può migliorare la rugosità superficiale fino al 30-40% mantenendo gli stessi parametri di taglio.
Ottimizzazione dell’efficienza di rimozione del materiale
La scelta del numero ottimale di taglienti dipende da diversi fattori:
- il tipo di materiale da lavorare,
- la profondità di taglio,
- la stabilità del sistema macchina-utensile-pezzo-utensile,
- la qualità superficiale richiesta.
Durante le operazioni di sgrossatura, dove la priorità è la rapida rimozione del materiale, si utilizzano frese con un numero inferiore di taglienti (2-3). Queste offrono maggiore spazio per l’evacuazione dei trucioli e consentono l’uso di maggiori profondità di taglio.
Per le operazioni di finitura, dove la qualità della superficie è fondamentale, si preferiscono frese con un maggior numero di taglienti (4-7). Queste consentono velocità di avanzamento più elevate mantenendo una buona qualità superficiale.
Soluzioni costruttive speciali
Per ottimizzare ulteriormente l’efficienza di rimozione del materiale, i produttori di utensili introducono soluzioni costruttive speciali:
- Frese a geometria variabile degli inserti – diversi angoli di spoglia superiore e inferiore degli inserti consentono di ottimizzare il processo di taglio per diverse profondità di passata.
- Frese a passo variabile degli inserti – la disposizione non uniforme degli inserti sulla circonferenza della fresa riduce le vibrazioni e migliora la stabilità del processo di taglio.
- Frese a diametro variabile – inserti con diametri diversi aumentano l’efficienza di rimozione del materiale mantenendo una buona qualità della superficie.
La scelta appropriata del numero di inserti nella fresa influisce sull’efficienza di rimozione del materiale. La considerazione di tutti i fattori consente un compromesso tra la velocità di lavorazione e la qualità della superficie. Le moderne soluzioni costruttive aumentano ulteriormente l’efficienza del processo di fresatura CNC.
Scelta della geometria dell’utensile per le strategie di sgrossatura e finitura
La scelta appropriata della geometria dell’utensile è di fondamentale importanza per l’efficienza dei processi di sgrossatura e finitura nella fresatura CNC. Una geometria ottimale consente di massimizzare l’efficienza di rimozione del materiale nella sgrossatura e di ottenere un’elevata qualità della superficie nella finitura.
Geometria degli utensili per sgrossatura
Durante la sgrossatura, l’obiettivo principale è la rapida rimozione di una grande quantità di materiale. Gli utensili utilizzati in questo processo sono caratterizzati dalle seguenti proprietà:
- Maggiore numero di inserti – Le frese per sgrossatura spesso hanno 4-6 inserti, il che consente di aumentare la velocità di avanzamento e l’efficienza di taglio.
- Maggiore angolo di spoglia superiore – Generalmente nell’intervallo di 10-20 gradi, il che facilita la penetrazione dell’utensile nel materiale e riduce le forze di taglio.
- Scanalature per trucioli più ampie – Garantiscono un’efficace evacuazione di grandi quantità di trucioli generati durante il taglio intensivo.
Gli utensili per sgrossatura spesso presentano taglienti rinforzati, il che ne aumenta la durata in condizioni di lavorazione difficili. Alcune frese moderne utilizzano una geometria variabile dell’angolo di spoglia superiore lungo il tagliente, il che consente di ottimizzare il processo di taglio per diverse profondità di passata.
Geometria degli utensili per finitura
La lavorazione di finitura richiede utensili con una geometria ottimizzata per ottenere un’elevata qualità della superficie e precisione dimensionale. Le caratteristiche distintive degli utensili per questo processo includono:
- Minore numero di inserti – Le frese di finitura spesso hanno 2-3 inserti, il che consente un migliore controllo del processo e l’ottenimento di una superficie più liscia.
- Minore angolo di spoglia superiore – Solitamente nell’intervallo di 3-8 gradi, il che garantisce una maggiore stabilità del tagliente e una migliore qualità della superficie.
- Raggio di raccordo del tagliente sagomato con precisione – Influisce direttamente sulla rugosità della superficie lavorata.
Gli utensili utilizzati nella lavorazione di finitura spesso presentano una microgeometria del tagliente, che include arrotondamenti o smussi precisi. Queste soluzioni migliorano la qualità della superficie e aumentano la durata dell’utensile.
Strategie di selezione della geometria dell’utensile
La scelta della geometria dell’utensile appropriata dipende da diversi fattori chiave, come il tipo di materiale da lavorare, la qualità superficiale richiesta e la stabilità del sistema macchina utensile-portautensile-pezzo-utensile.
Per materiali teneri e duttili (es. alluminio)
- Sgrossatura – ampio angolo di spoglia, ampie gole per i trucioli.
- Finitura – taglienti più affilati, raggio di punta più piccolo.
Per materiali duri (es. acciai temprati)
- Sgrossatura – angolo di spoglia più piccolo, taglienti rinforzati.
- Finitura – raggio di punta maggiore, rivestimenti speciali per utensili.
Per materiali difficili da lavorare (es. leghe di titanio)
- Sgrossatura – geometria variabile dell’angolo di spoglia, ampie gole per i trucioli.
- Finitura – microgeometria del tagliente modellata con precisione.
Curiosità: Studi hanno dimostrato che l’uso di frese con geometria variabile dell’angolo di spoglia può aumentare l’efficienza di rimozione del materiale fino al 30% rispetto agli utensili con geometria fissa, mantenendo o migliorando la qualità della superficie.
Ottimizzazione della geometria dell’utensile
Le moderne tecnologie di progettazione e produzione degli utensili consentono la creazione di geometrie avanzate, adattate a specifiche applicazioni. Tra le soluzioni innovative si distinguono:
- Frese con passo variabile dei taglienti – Riducono le vibrazioni e migliorano la stabilità del processo di taglio.
- Utensili con microgeometria del tagliente controllata – Garantiscono un equilibrio ottimale tra affilatura e durata del tagliente.
- Frese a diametro variabile – Consentono di combinare la sgrossatura e la finitura in un’unica passata dell’utensile.
L’ottimizzazione della geometria dell’utensile richiede spesso l’uso di simulazioni computerizzate e test pratici. I produttori di utensili da taglio sviluppano soluzioni sempre più specializzate, adattate a materiali specifici e strategie di lavorazione.
Una geometria dell’utensile opportunamente selezionata consente di aumentare l’efficienza della lavorazione, migliorare la qualità della superficie e prolungare la vita dell’utensile, il che si traduce in un’efficienza complessiva del processo di fresatura CNC.
Importanza della lunghezza del tagliente per la stabilità del processo
La lunghezza del tagliente svolge un ruolo significativo nel garantire la stabilità del processo di fresatura CNC. La corretta selezione di questo parametro influisce sull’efficienza della lavorazione, sulla qualità della superficie e sulla durata dell’utensile.
Impatto sulla rigidità dell’utensile
La lunghezza del tagliente influisce direttamente sulla rigidità dell’utensile. Un tagliente più lungo aumenta la suscettibilità dell’utensile a deformazioni e vibrazioni, il che può portare all’instabilità del processo. I taglienti più corti garantiscono una maggiore rigidità, il che si traduce in una lavorazione più stabile.
La rigidità dell’utensile è di fondamentale importanza per mantenere la precisione dimensionale e la qualità della superficie del pezzo lavorato. Gli utensili con maggiore rigidità consentono l’uso di parametri di taglio più aggressivi senza il rischio di vibrazioni auto-eccitate.
Curiosità: Studi hanno dimostrato che ridurre la lunghezza del tagliente del 20% può aumentare la rigidità dell’utensile fino al 50%, migliorando significativamente la stabilità del processo di fresatura.
Distribuzione delle forze di taglio
La lunghezza del tagliente influisce sulla distribuzione delle forze di taglio durante la lavorazione. I taglienti più lunghi consentono una distribuzione più uniforme delle forze su una superficie maggiore, il che può ridurre la pressione unitaria.
Un tagliente troppo lungo, tuttavia, può causare una distribuzione irregolare delle forze, portando a sovraccarichi locali e instabilità del processo. La lunghezza ottimale del tagliente garantisce una distribuzione uniforme delle forze, minimizza il rischio di vibrazioni e consente una lavorazione stabile.
Impatto sull’evacuazione dei trucioli
La lunghezza del tagliente ha un impatto significativo sulla formazione e rimozione dei trucioli. I taglienti più lunghi generano una maggiore quantità di trucioli, il che può causare difficoltà nella loro efficace evacuazione.
L’inefficace rimozione dei trucioli porta al loro accumulo nella zona di taglio, il che può comportare:
- un aumento dell’attrito e della temperatura,
- un peggioramento della qualità della superficie,
- un aumento del rischio di danneggiamento dell’utensile.
La scelta appropriata della lunghezza del tagliente, in combinazione con la corretta geometria delle scanalature per i trucioli, migliora il processo di rimozione dei trucioli e aumenta la stabilità della lavorazione.
Ottimizzazione della lunghezza del tagliente
La scelta della lunghezza ottimale del tagliente dipende da diversi fattori:
- il tipo di materiale da lavorare,
- la profondità di taglio richiesta,
- la stabilità del sistema macchina utensile-portautensile-pezzo-utensile,
- la qualità della superficie richiesta.
Questi parametri devono essere adattati alle specifiche condizioni di lavorazione per ottenere la massima efficienza del processo.
| Tipo di lavorazione | Lunghezza del tagliente consigliata |
|---|---|
| Sgrossatura | 2-3 x diametro dell’utensile |
| Semilavorazione | 1,5-2 x diametro dell’utensile |
| Finitura | 1-1,5 x diametro dell’utensile |
La lunghezza adeguata del tagliente garantisce la stabilità della fresatura CNC, migliora l’efficienza della lavorazione e influisce anche sulla durata dell’utensile e sulla qualità della superficie. L’ottimizzazione di questo parametro richiede un’analisi delle condizioni di lavorazione e un compromesso tra le diverse esigenze del processo.

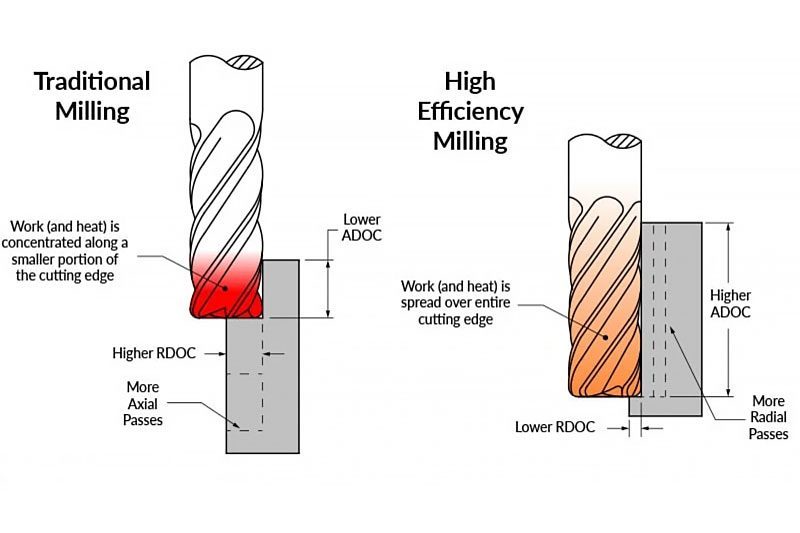

Ottimizzazione della geometria dell’utensile per la lavorazione ad alta efficienza (HEM)
La lavorazione ad alta efficienza (High Efficiency Machining – HEM) richiede utensili con una geometria appositamente progettata, adattata a specifiche condizioni di taglio. La scelta appropriata dei parametri dell’utensile influisce sulla massimizzazione dell’efficienza e della durata nei processi HEM.
Aumento del numero di taglienti
Negli utensili per HEM, un maggior numero di taglienti svolge un ruolo chiave. Le frese dotate di 5, 6 o 7 taglienti sono comunemente utilizzate in questa tecnica. Tale soluzione consente di:
- Aumento della velocità di avanzamento mantenendo lo stesso spessore del truciolo per tagliente.
- Migliore stabilità dell’utensile grazie a un nucleo più grande.
- Distribuzione più uniforme delle forze di taglio durante la lavorazione.
Un maggior numero di taglienti, in combinazione con una geometria adeguata delle gole per i trucioli, consente un’efficace rimozione dei trucioli. Questo è particolarmente importante alle alte velocità di taglio, caratteristiche dell’HEM.

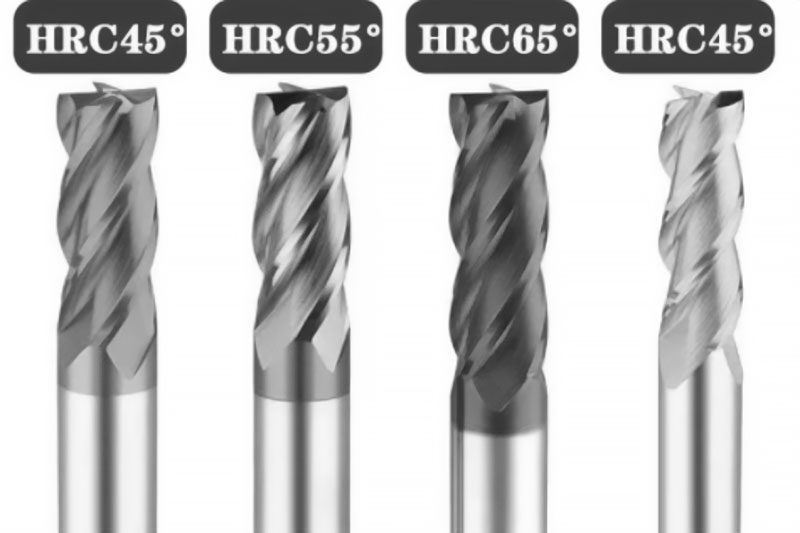

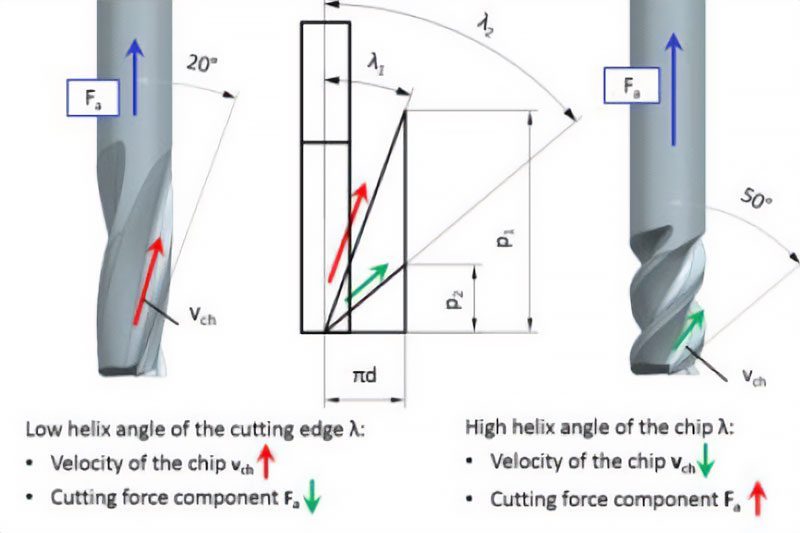

Ottimizzazione dell’angolo di elica
L’angolo di elica negli utensili per HEM è maggiore rispetto alle frese standard. I valori tipici rientrano nell’intervallo 35-45 gradi. Un angolo di elica maggiore garantisce:
- Migliore evacuazione dei trucioli, riducendo il rischio di accumulo nella zona di taglio.
- Riduzione delle forze di taglio, il che si traduce in un minore carico sull’utensile.
- Ingresso più fluido del tagliente nel materiale, migliorando la stabilità del processo di lavorazione.
Curiosità: Studi hanno dimostrato che un aumento dell’angolo di elica di ogni 5 gradi nell’intervallo 30°-45° può portare a una riduzione delle forze di taglio fino al 3-5% nella lavorazione HEM dell’acciaio inossidabile.
Geometria speciale del tagliente
La geometria del tagliente negli utensili per HEM è progettata per una maggiore durata e stabilità del processo. Gli elementi chiave includono:
- Angolo di spoglia variabile lungo il tagliente.
- Raggio di raccordo del tagliente controllato con precisione, che riduce il rischio di scheggiature.
- Microgeometria adattata alle specificità della lavorazione HEM, che aumenta la resistenza all’usura.
L’applicazione di un angolo di spoglia variabile consente di ottimizzare il processo di taglio a diverse profondità di passata. Questo è importante nell’HEM, dove vengono utilizzate grandi profondità assiali con piccole profondità radiali.
Geometria ottimizzata delle gole per i trucioli
Le gole per i trucioli negli utensili per HEM sono progettate per un’efficace rimozione di grandi quantità di trucioli generati ad alte velocità di taglio. Sono caratterizzate da:
- Volume aumentato, che migliora il trasporto dei trucioli fuori dalla zona di taglio.
- Forma speciale, che minimizza il rischio di intasamento.
- Superficie a basso coefficiente di attrito, spesso rivestita con strati che riducono l’adesione dei trucioli.
Le scanalature per trucioli opportunamente progettate limitano il riscaldamento dell’utensile e ne migliorano la durata. Consentono inoltre l’utilizzo di parametri di taglio più aggressivi.
La geometria appropriata dell’utensile nella tecnica HEM contribuisce ad aumentare l’efficienza del processo di lavorazione. L’ottimizzazione dell’angolo dell’elica, del numero di taglienti e delle scanalature per trucioli consente di sfruttare appieno il potenziale di questa tecnologia, garantendo un’elevata qualità della superficie e una maggiore durata dell’utensile.
Influenza della forma della scanalatura per trucioli sull’evacuazione dei trucioli
La forma della scanalatura per trucioli svolge un ruolo significativo nel processo di fresatura CNC, influenzando l’efficacia della rimozione dei trucioli e, di conseguenza, l’efficienza e la qualità della lavorazione. La geometria appropriata della scanalatura consente un’evacuazione fluida dei trucioli dalla zona di taglio, garantendo la stabilità del processo e un’elevata qualità della superficie.
Geometria della scanalatura per trucioli
La geometria della scanalatura comprende diversi parametri chiave che influenzano la sua capacità di evacuare i trucioli:
- Angolo dell’elica della scanalatura
- Profondità della scanalatura
- Larghezza della scanalatura
- Forma della sezione trasversale
Ciascuno di questi parametri influisce sull’efficacia del trasporto e della rimozione dei trucioli dalla zona di taglio. I valori ottimali dipendono dal tipo di materiale lavorato, dai parametri di taglio e dai requisiti di qualità della superficie.
Influenza dell’angolo dell’elica della scanalatura
L’angolo dell’elica della scanalatura per trucioli influisce sulla direzione e sulla velocità di evacuazione dei trucioli. Un angolo dell’elica maggiore accelera la rimozione dei trucioli, il che è vantaggioso nella lavorazione di materiali che generano trucioli lunghi e continui. Tuttavia, un angolo eccessivo può indebolire il nucleo dell’utensile, riducendone la rigidità.
Per materiali come alluminio o rame, che formano trucioli lunghi e duttili, si utilizzano frese con un angolo dell’elica maggiore, solitamente nell’intervallo 35-45 gradi. Nel caso di materiali più duri, come gli acciai per utensili, che formano trucioli più corti, si raccomandano angoli dell’elica minori, il che aumenta la rigidità dell’utensile.
Curiosità: Studi hanno dimostrato che aumentare l’angolo dell’elica della scanalatura per trucioli di ogni 5 gradi nell’intervallo 30°-45° può migliorare l’efficacia dell’evacuazione dei trucioli fino al 10-15%, a seconda del materiale lavorato.
Ottimizzazione della profondità e della larghezza della scanalatura
La profondità e la larghezza della scanalatura per trucioli influenzano lo spazio disponibile per i trucioli. Una maggiore profondità offre più spazio per i trucioli, il che è vantaggioso nella lavorazione di sgrossatura e per materiali che generano grandi quantità di trucioli. Tuttavia, una profondità eccessiva può indebolire la struttura dell’utensile.
La larghezza della scanalatura influisce sulla libertà di movimento dei trucioli lungo l’utensile. Scanalature più larghe ne facilitano la rimozione, ma possono ridurre il numero di taglienti sulla circonferenza dell’utensile, influenzando la qualità della superficie.
L’ottimizzazione di questi parametri richiede un compromesso tra l’efficace rimozione dei trucioli e il mantenimento di un’adeguata rigidità dell’utensile.
Soluzioni innovative nella progettazione delle gole per trucioli
Le moderne tecnologie di fresatura CNC portano allo sviluppo di soluzioni innovative nella progettazione delle gole per trucioli:
- Gole a geometria variabile – consentono di ottimizzare l’evacuazione dei trucioli a diverse profondità di taglio.
- Gole con microstrutture – speciali texture sulla superficie delle gole riducono l’attrito e facilitano il movimento dei trucioli.
- Gole per trucioli asimmetriche – assicurano una migliore evacuazione dei trucioli in specifiche condizioni di taglio.
L’applicazione di soluzioni moderne migliora significativamente l’efficienza dell’evacuazione dei trucioli, specialmente in condizioni impegnative, come la fresatura di tasche profonde o la lavorazione di materiali difficili da lavorare.
Una gola per trucioli adeguatamente progettata influisce sulla durata dell’utensile, sulla qualità della superficie e sull’efficienza complessiva del processo di fresatura CNC. L’ottimizzazione della geometria richiede la considerazione di molti fattori e l’adattamento dei parametri alle specifiche condizioni di lavorazione.
Scelta della geometria della fresa per la lavorazione di materiali difficili
La lavorazione di materiali difficili, come leghe di titanio, Inconel o acciai temprati, richiede un approccio speciale alla scelta della geometria della fresa. Un utensile adeguatamente progettato influisce sull’efficienza del processo, sulla qualità della superficie e sulla durata dell’utensile.
Ottimizzazione dell’angolo di spoglia superiore
Nel caso di materiali difficili da lavorare, la scelta dell’angolo di spoglia superiore appropriato è fondamentale. Spesso vengono utilizzate frese con un angolo di spoglia superiore negativo o leggermente positivo. Un angolo negativo aumenta la resistenza del tagliente, il che è importante nella lavorazione di materiali ad alta durezza. Tuttavia, un angolo eccessivamente negativo può portare a un aumento delle forze di taglio e a un surriscaldamento eccessivo dell’utensile.
Per le leghe di titanio, si raccomandano frese con un angolo di spoglia superiore compreso tra -5° e +5°, a seconda della specificità della lega e delle condizioni di taglio. Nel caso dell’Inconel, i valori ottimali rientrano nell’intervallo da -10° a 0°.
Curiosità: Ricerche hanno dimostrato che l’applicazione di un angolo di spoglia superiore variabile lungo il tagliente può aumentare la durata dell’utensile fino al 30% nella lavorazione di leghe di nichel.
Geometria del tagliente
Nella lavorazione di materiali difficili, la geometria del tagliente svolge un ruolo significativo nella stabilità del processo e nella riduzione dell’usura dell’utensile. Si raccomandano frese con un tagliente rinforzato e un’adeguata preparazione della microgeometria.
Per materiali come Inconel o leghe di titanio, è efficace l’applicazione di un tagliente con un raggio di arrotondamento controllato, solitamente nell’intervallo di 10-30 μm. Tale geometria aumenta la resistenza alle scheggiature e facilita il controllo del processo di formazione del truciolo.
Ottimizzazione della geometria delle gole per trucioli
L’efficace rimozione dei trucioli è fondamentale per la stabilità del processo e per prevenire l’usura prematura dell’utensile. La geometria delle gole per trucioli dovrebbe garantire un’evacuazione rapida ed efficace dei trucioli dalla zona di taglio.
Per materiali come le leghe di titanio o l’Inconel, si raccomandano frese con gole per trucioli profonde e larghe. Uno spazio maggiore per i trucioli è importante nella lavorazione di materiali che generano trucioli lunghi e tenaci.
Nel caso di materiali difficili da lavorare, vengono spesso utilizzate frese con geometria variabile delle scanalature per trucioli lungo l’asse dell’utensile. Tale soluzione migliora la rottura e l’evacuazione dei trucioli, aumentando la stabilità del processo di lavorazione.
Soluzioni costruttive speciali
Gli utensili moderni per la lavorazione di materiali difficili da lavorare utilizzano soluzioni costruttive avanzate che migliorano l’efficienza e la durata delle frese:
- Frese a passo variabile – riducono le vibrazioni e migliorano la stabilità di taglio.
- Utensili con canali di raffreddamento interni – convogliano il refrigerante direttamente nella zona di taglio.
- Frese a diametro variabile – consentono l’ottimizzazione del taglio a diverse profondità di passata.
Una geometria della fresa adeguatamente selezionata influisce sull’efficienza della lavorazione di materiali difficili da lavorare. L’ottimizzazione della geometria dell’utensile aumenta l’efficienza, migliora la qualità della superficie e prolunga la durata dell’utensile, il che si traduce in una maggiore stabilità del processo e costi operativi inferiori.
Il ruolo dei rivestimenti degli utensili nel miglioramento dell’efficienza della fresatura CNC
I rivestimenti degli utensili svolgono un ruolo significativo nell’aumentare l’efficienza della fresatura CNC. Un rivestimento adeguato degli utensili influisce sulla durata, sulla qualità della superficie e sull’efficacia complessiva del processo di lavorazione.
Aumento della durata dell’utensile
Uno dei principali vantaggi dell’utilizzo dei rivestimenti degli utensili è l’estensione della vita utile degli utensili da taglio. I rivestimenti creano uno strato protettivo, limitando l’usura abrasiva e adesiva. Grazie a ciò, gli utensili lavorano più a lungo senza la necessità di sostituzione o rigenerazione.
I rivestimenti TiAlN (nitruro di titanio e alluminio) e AlCrN (nitruro di cromo e alluminio) mostrano un’elevata resistenza all’usura e all’ossidazione a temperature elevate. Ciò consente l’utilizzo di velocità di taglio più elevate e maggiori avanzamenti, il che si traduce in un aumento dell’efficienza.
Curiosità: Studi hanno dimostrato che l’applicazione del rivestimento AlTiN può aumentare la durata dell’utensile fino al 300% rispetto agli utensili non rivestiti nella lavorazione delle leghe di titanio.
Miglioramento della qualità della superficie lavorata
I rivestimenti degli utensili hanno un impatto significativo sulla qualità della superficie ottenuta durante la fresatura CNC. Riducendo l’attrito tra l’utensile e il materiale da lavorare, diminuiscono le forze di taglio e la temperatura nella zona di lavorazione.
I rivestimenti con un basso coefficiente di attrito, come il DLC (carbonio diamantiforme), migliorano la qualità della superficie, limitando la formazione di tagliente di riporto sul bordo di taglio. Ciò è particolarmente importante nella lavorazione di materiali difficili da lavorare, come le leghe di alluminio o titanio.
Ottimizzazione dell’evacuazione dei trucioli
I rivestimenti degli utensili adeguatamente selezionati migliorano l’evacuazione dei trucioli durante la fresatura CNC. I rivestimenti con una superficie liscia e un basso coefficiente di attrito facilitano il movimento dei trucioli, impedendo che si incastrino nella zona di taglio.
I rivestimenti TiCN (carbonitruro di titanio) e AlTiN (nitruro di titanio e alluminio) mostrano buone proprietà di scorrimento, il che aumenta l’efficienza di rimozione dei trucioli. Questo è particolarmente importante nella lavorazione di materiali che formano trucioli lunghi e tenaci, come leghe di alluminio o acciai inossidabili.
Aumento dell’efficienza di lavorazione
L’applicazione di rivestimenti adeguati consente di aumentare i parametri di taglio, influenzando l’efficienza della lavorazione. I rivestimenti resistenti alle alte temperature, come AlTiN o TiAlN, permettono l’uso di velocità di taglio e avanzamenti maggiori.
I rivestimenti multistrato, che combinano diversi materiali, offrono ulteriori vantaggi. Un esempio è TiAlN/AlCrN, dove TiAlN fornisce un’elevata durezza e AlCrN aumenta la resistenza all’ossidazione, consentendo di lavorare in condizioni estreme.
L’applicazione di rivestimenti avanzati per utensili porta a:
- riduzione del tempo di lavorazione,
- diminuzione del consumo energetico,
- riduzione dei costi di produzione,
- miglioramento della qualità dei componenti lavorati.
Lo sviluppo delle tecnologie di rivestimento degli utensili apre nuove possibilità per l’ottimizzazione dei processi di fresatura CNC, contribuendo ad aumentare l’efficienza e la competitività delle aziende manifatturiere.
Influenza della geometria dell’utensile sulle forze di taglio e sulla precisione dimensionale
La geometria dell’utensile da taglio è di fondamentale importanza per le forze di taglio e la precisione dimensionale dei componenti lavorati nel processo di fresatura CNC. La scelta appropriata dei parametri geometrici influisce sull’efficienza della lavorazione, sulla qualità della superficie e sulla durata dell’utensile.
Influenza dell’angolo di spoglia superiore sulle forze di taglio
L’angolo di spoglia superiore influisce direttamente sull’entità delle forze di taglio. Un angolo positivo maggiore riduce le forze di taglio, limitando il carico sull’utensile e sulla macchina utensile. Tuttavia, un angolo positivo eccessivo indebolisce il tagliente, aumentando il rischio di scheggiatura.
Per i materiali difficili da lavorare, come le leghe di titanio o l’Inconel, vengono spesso utilizzati utensili con un angolo di spoglia superiore minore o negativo. Ciò aumenta la resistenza del tagliente, sebbene a costo di un aumento delle forze di taglio.
Curiosità: Studi hanno dimostrato che una variazione dell’angolo di spoglia superiore di ogni grado nell’intervallo da -5° a +15° può portare a una variazione delle forze di taglio fino al 2-4%, a seconda del materiale lavorato.
Il ruolo dell’angolo di spoglia inferiore nel modellare la precisione dimensionale
L’angolo di spoglia inferiore influisce sulla precisione dimensionale dei componenti lavorati. Un angolo troppo piccolo aumenta l’attrito tra la superficie di spoglia e il materiale lavorato, causando un aumento della temperatura e una deformazione termica dell’utensile.
Al contrario, un angolo di spoglia inferiore troppo grande riduce l’attrito, ma indebolisce il tagliente, rendendolo più suscettibile a deformazioni sotto l’influenza delle forze di taglio. Ciò può portare a errori dimensionali del componente lavorato.
L’angolo di spoglia inferiore ottimale dipende dal tipo di materiale lavorato e dalle condizioni di taglio. Per i materiali duri si usano solitamente angoli di spoglia inferiori più piccoli (6-8°), mentre per i materiali morbidi si possono usare valori maggiori (10-15°).
Impatto del raggio d’angolo sull’accuratezza dimensionale
Il raggio d’angolo influisce sull’accuratezza dimensionale, soprattutto nella lavorazione di finitura. Un raggio maggiore migliora la qualità della superficie, ma può rendere difficile la riproduzione di forme complesse.
Un raggio minore consente una formazione più precisa di spigoli vivi e angoli, ma aumenta le forze di taglio in queste aree. La scelta del raggio d’angolo appropriato rappresenta un compromesso tra la qualità della superficie e l’accuratezza dimensionale.
Ottimizzazione della geometria dell’utensile per migliorare l’accuratezza dimensionale
L’ottimizzazione della geometria dell’utensile richiede la considerazione dei parametri geometrici, delle loro interdipendenze e del loro impatto sulle forze di taglio. Gli utensili moderni spesso presentano una geometria variabile lungo il tagliente, il che consente di adattare il processo di taglio a diverse condizioni di lavorazione.
Le soluzioni efficaci includono:
- l’applicazione di un angolo di spoglia superiore variabile lungo il tagliente,
- l’utilizzo di microgeometrie che migliorano la stabilità del taglio,
- la selezione ottimale di una combinazione di angoli di spoglia superiore e inferiore,
- l’applicazione di moderni rivestimenti per utensili che aumentano la durata dell’utensile.
Una geometria dell’utensile adeguatamente selezionata consente di controllare le forze di taglio e di ottenere un’elevata accuratezza dimensionale nel processo di fresatura CNC. Ciò richiede un’analisi dettagliata delle condizioni di lavorazione, delle proprietà del materiale da lavorare e dei requisiti specifici relativi alla qualità e all’accuratezza dei componenti.
Riepilogo
La geometria degli utensili svolge un ruolo significativo nella fresatura CNC, influenzando l’efficienza della lavorazione, la qualità della superficie e la durata degli utensili. Parametri geometrici appropriati, come l’angolo di spoglia superiore, l’angolo di spoglia inferiore, il numero di taglienti o la forma delle scanalature per i trucioli, consentono di ottimizzare il taglio in diverse condizioni e per diversi materiali.
L’adattamento della geometria dell’utensile alle specificità della lavorazione di materiali difficili e l’applicazione di rivestimenti avanzati aumentano l’efficienza del processo. Soluzioni moderne, come le frese a geometria variabile o le microgeometrie appositamente preparate dei taglienti, consentono di ottenere maggiore precisione e maggiore produttività.
L’ottimizzazione della geometria dell’utensile influisce sulle forze di taglio, sull’evacuazione dei trucioli e sull’accuratezza dimensionale dei pezzi lavorati. La corretta selezione di questi parametri aumenta l’efficienza della fresatura CNC, riducendo i costi di produzione, migliorando la qualità dei componenti finiti e rafforzando la competitività delle aziende manifatturiere.
Fonti:
- https://en.wikipedia.org/wiki/End_mill
- https://academic.oup.com/jcde/article/9/5/2024/6713622
- https://en.wikipedia.org/wiki/Milling_cutter
- https://www.researchgate.net/publication/273479813_The_Influence_of_Milling_Tool_Geometry_on_the_Quality_of_the_Machined_Surface
- https://en.wikipedia.org/wiki/Cutter_locationhttps://www.mdpi.com/2227-7390/9/12/1360
- https://journals.sagepub.com/doi/abs/10.1177/16878140211004771
- https://www.tandfonline.com/doi/full/10.1080/21693277.2015.1094756
- https://en.wikipedia.org/wiki/Milling_machine
