L’industria moderna si è trovata di fronte a una nuova sfida tecnologica sotto forma di lavorazione efficiente di materiali compositi. La fibra di carbonio, nota anche come carbonio, ha acquisito lo status di materiale del futuro grazie alle sue eccezionali proprietà meccaniche. La sua resistenza impareggiabile con un peso minimo apre possibilità nei settori aerospaziale, automobilistico e medico.
I metodi tradizionali di lavorazione dei compositi di carbonio incontravano numerose limitazioni legate alla delicata struttura stratificata del materiale. Gli utensili convenzionali causavano spesso delaminazioni, crepe e finiture superficiali irregolari. I problemi spesso si traducevano in maggiori perdite di materiale e tempi di produzione prolungati.

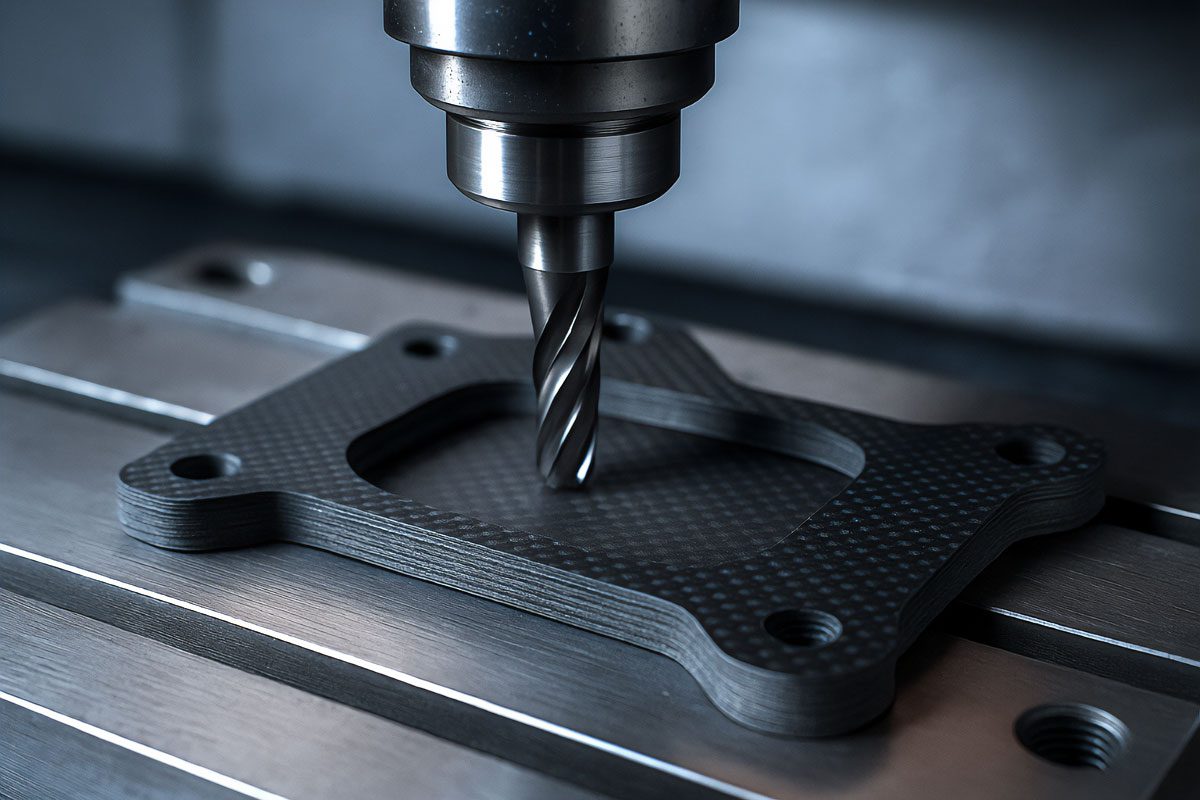

L’introduzione della fresatura CNC di precisione sta rivoluzionando l’approccio alla lavorazione della fibra di carbonio. I sistemi controllati da computer consentono un controllo preciso dei parametri di taglio. Riducono al minimo il rischio di danni alla struttura composita. L’automazione del processo garantisce la ripetibilità dimensionale ed elimina gli errori legati al fattore umano.
Proprietà fisiche e chimiche della fibra di carbonio nel contesto della lavorazione meccanica
La fibra di carbonio è composta da lunghe catene di atomi di carbonio disposti in strutture cristalline microscopiche. Il diametro delle singole fibre varia da 5 a 10 micrometri. Ciò le rende estremamente delicate durante la lavorazione meccanica. La struttura stratificata del composito richiede un approccio specialistico ai parametri di taglio.
La natura anisotropa della fibra di carbonio implica diverse proprietà meccaniche a seconda della direzione del carico. La resistenza alla trazione lungo le fibre può raggiungere valori superiori a 3500 MPa. Nella direzione trasversale, è solo una frazione di questo valore. La conoscenza dell’orientamento delle fibre nel composito è un elemento chiave nella pianificazione della strategia di lavorazione.
Eccezionale resistenza e rigidità del materiale
Il modulo di Young della fibra di carbonio raggiunge valori da 200 a 800 GPa. Supera le proprietà dell’acciaio strutturale. L’elevata rigidità del materiale richiede l’uso di utensili con geometria appropriata. Anche una forza di taglio controllata. Il superamento dei valori critici di sollecitazione può portare a danni irreversibili alla struttura composita.
La resistenza specifica della fibra di carbonio è il suo più grande vantaggio nelle applicazioni industriali. Il rapporto resistenza/densità supera quello di altri materiali. Il materiale raggiunge una resistenza specifica oltre dieci volte superiore a quella dell’acciaio. Ciò consente la costruzione di elementi leggeri con elevata capacità di carico.
Principali vantaggi meccanici della fibra di carbonio:
- Resistenza alla trazione: 3500-7000 MPa
- Modulo di elasticità: 200-800 GPa
- Densità specifica: 1,6 g/cm³
- Resistenza specifica: oltre 2000 kNm/kg
- Resistenza alla fatica: elevata con carico appropriato
L’anisotropia meccanica del composito richiede l’adattamento della strategia di lavorazione all’orientamento delle fibre. Il taglio parallelo alla disposizione delle fibre minimizza il rischio di delaminazione. Il taglio trasversale può portare al distacco del materiale.
Bassa densità e conducibilità termica come sfida di lavorazione
La densità della fibra di carbonio è di circa 1,6 g/cm³. Rappresenta un quinto della densità dell’acciaio. La bassa massa specifica implica forze d’inerzia minime durante la lavorazione. Allo stesso tempo, aumenta il rischio di vibrazioni e spostamenti indesiderati del pezzo.
La conducibilità termica dei compositi di carbonio dipende fortemente dalla direzione. Lungo le fibre, il valore può raggiungere 1000 W/mK. In direzione trasversale, è solo di 1-10 W/mK. L’eterogeneità termica influisce sulla distribuzione della temperatura nella zona di taglio. Può causare stress termici.
La bassa capacità termica del materiale significa un rapido riscaldamento nei punti di concentrazione dell’energia. Il surriscaldamento locale può portare alla degradazione della resina che lega le fibre. Ciò peggiora le proprietà meccaniche del composito.
Stabilità termica durante il taglio ad alta velocità
La temperatura di degradazione della maggior parte delle resine epossidiche è di circa 300-400°C. Il taglio ad alta velocità genera notevoli quantità di calore. Può superare la soglia termica del materiale. Il controllo della temperatura nella zona di lavorazione è un elemento chiave per mantenere l’integrità della struttura.
Il coefficiente di espansione termica della fibra di carbonio è vicino allo zero in direzione longitudinale. Può raggiungere valori di 10-12 × 10⁻⁶/K in direzione trasversale. Le differenze nell’espansione termica tra le fibre e la resina possono generare stress interni durante il riscaldamento.
Proprietà termiche della fibra di carbonio:
- Temperatura di degradazione della resina: 300-400°C
- Conducibilità longitudinale: fino a 1000 W/mK
- Conducibilità trasversale: 1-10 W/mK
- Espansione longitudinale: vicina allo zero
- Espansione trasversale: 10-12 × 10⁻⁶/K
La stabilità dimensionale dei compositi di carbonio ad alte temperature supera le proprietà dei metalli convenzionali. Il mantenimento della geometria del pezzo durante la lavorazione termica è un vantaggio significativo nelle applicazioni di precisione.
Resistenza chimica che influisce sulla scelta degli utensili
La fibra di carbonio mostra un’elevata resistenza alla maggior parte dei solventi organici e degli acidi. L’inerzia chimica del materiale limita l’uso di fluidi di lavorazione contenenti componenti aggressivi. Le emulsioni acquose neutre rappresentano l’opzione di raffreddamento più sicura durante il taglio.
La natura abrasiva della fibra di carbonio provoca un’intensa usura degli utensili da taglio. La durezza delle fibre di carbonio raggiunge 9-10 sulla scala Mohs. Richiede l’uso di utensili diamantati o in carburo con una geometria speciale.
Le proprietà elettrostatiche dei compositi di carbonio possono influire sull’adesione dei trucioli all’utensile. L’accumulo di particelle cariche nella zona di taglio può portare a un peggioramento della qualità superficiale. Inoltre, a un aumento dell’usura del tagliente.
Suggerimento: Durante la pianificazione della lavorazione dei compositi di carbonio, è necessario considerare l’orientamento delle fibre nel materiale e utilizzare parametri di taglio appropriati adattati alle proprietà anisotrope del materiale.
Utensili speciali e parametri di fresatura CNC per il carbonio
La lavorazione della fibra di carbonio richiede l’uso di utensili da taglio speciali adattati alle proprietà dei compositi. Le fresatrici convenzionali in acciaio non sono in grado di garantire un’adeguata qualità della superficie. Né una durata sufficiente durante la lavorazione di materiali abrasivi. La scelta dell’utensile giusto determina l’efficienza del processo e la qualità finale del componente.
La geometria degli utensili per la lavorazione dei compositi differisce significativamente dalle soluzioni standard per metalli. Angoli di spoglia speciali e taglienti con una costruzione modificata riducono al minimo il rischio di delaminazione del materiale. Il numero di taglienti e la loro disposizione influenzano la qualità della finitura superficiale. Anche l’intensità del calore generato.
Frese diamantate e in carburo nella lavorazione dei compositi
Gli utensili in diamante policristallino (PCD) rappresentano la soluzione più efficace per la lavorazione della fibra di carbonio. La durezza del diamante raggiunge 10000 HV. Garantisce una lunga durata dell’utensile nonostante la natura abrasiva del materiale. Il costo degli utensili diamantati è di 2000-5000 PLN per pezzo. La loro durata supera di dieci volte le soluzioni standard.
Gli utensili in carburo con rivestimenti diamantati offrono un compromesso tra prezzo e prestazioni. Lo spessore del rivestimento diamantato è di 10-20 micrometri. Garantisce protezione dall’usura abrasiva mantenendo l’affilatura del tagliente. Il prezzo degli utensili in carburo con rivestimento diamantato è di 500-1500 PLN.
Parametri degli utensili per compositi di carbonio:
- Angolo di spoglia: da 0° a +5°
- Angolo di rilascio: da 10° a 15°
- Raggio del tagliente: 0,1-0,5 mm
- Numero di taglienti: 1-3 per frese a candela
- Geometria del rompitruciolo: tagliente affilato senza smusso
L’uso di una geometria dell’utensile appropriata è fondamentale per la qualità della lavorazione dei compositi di carbonio. Un tagliente affilato senza smusso riduce al minimo la delaminazione del materiale e limita la formazione di microfratture ai bordi di taglio. La scelta dell’angolo di spoglia e di rilascio influisce direttamente sull’efficienza del taglio e sulla stabilità del processo. Un piccolo raggio del tagliente riduce il rischio di scheggiature nella zona di lavorazione, e un numero limitato di taglienti facilita l’evacuazione dei trucioli, cosa particolarmente importante nella lavorazione di materiali con struttura stratificata.
Ottimizzazione della velocità del mandrino per materiali stratificati
La velocità di rotazione del mandrino durante la lavorazione della fibra di carbonio è di 15000-25000 giri/min. Si applica a diametri di utensile di 6-12 mm. Le alte velocità di taglio riducono al minimo il rischio di strappo delle fibre. Garantiscono bordi di taglio puliti. La velocità di taglio dovrebbe essere compresa tra 200 e 400 m/min. Dipende dallo spessore del materiale.
La correlazione tra la velocità del mandrino e il diametro dell’utensile richiede una calibrazione precisa dei parametri. Una velocità troppo bassa porta allo strappo delle fibre. Una velocità eccessiva può causare il surriscaldamento della resina legante. I parametri ottimali vengono determinati sperimentalmente per ogni tipo di composito.
La stabilità termica del processo richiede il monitoraggio della temperatura nella zona di taglio. I sistemi di raffreddamento ad aria compressa o a nebbia d’olio mantengono la temperatura al di sotto dei valori critici di degradazione della resina.
Controllo dei parametri di avanzamento per minimizzare la delaminazione
La velocità di avanzamento durante la fresatura di compositi in carbonio è di 0,02-0,1 mm per tagliente. Dipende dalla profondità di taglio. Un avanzamento eccessivo può portare alla delaminazione del materiale. Anche a un peggioramento della qualità superficiale. Il controllo della forza di taglio tramite l’ottimizzazione dell’avanzamento è un elemento chiave del processo.
La profondità di taglio non dovrebbe superare 1-2 mm durante la sgrossatura. È di 0,5 mm durante la finitura. Una strategia di lavorazione a più passate garantisce sforzi minimi nel materiale. Anche un’elevata qualità superficiale. Il contributo radiale dell’utensile dovrebbe essere del 30-50% del diametro della fresa.
Parametri di taglio consigliati per la fibra di carbonio:
- Velocità di taglio: 200-400 m/min
- Avanzamento per tagliente: 0,02-0,1 mm
- Profondità di taglio: 0,5-2,0 mm
- Contributo radiale: 30-50% del diametro dell’utensile
- Direzione di lavorazione: in senso orario
La scelta della direzione di lavorazione in senso orario consente un più efficace smaltimento dei trucioli e una riduzione del rischio di strappo delle fibre. Il taglio in questa direzione consente un migliore controllo della forza di interazione dell’utensile sul materiale, il che è particolarmente importante per strutture stratificate con elevata rigidità e bassa resistenza alla delaminazione. Il mantenimento di parametri operativi stabili in combinazione con una strategia di passate adeguata garantisce la ripetibilità del processo e limita la comparsa di difetti superficiali.
Suggerimento: Il controllo regolare dello stato del tagliente dell’utensile consente di evitare il peggioramento della qualità superficiale causato dall’ottusità del bordo di taglio e prolunga la durata di costosi utensili diamantati.
Tecniche di taglio che prevengono danni alla struttura della fibra
Il mantenimento dell’integrità della struttura stratificata durante la lavorazione della fibra di carbonio richiede l’uso di tecniche di taglio specializzate. I metodi convenzionali portano spesso alla delaminazione del composito. Anche a un peggioramento delle proprietà meccaniche del pezzo finito. Una strategia di lavorazione adeguata minimizza gli sforzi nel materiale e garantisce un’elevata qualità superficiale.
La direzione di taglio rispetto all’orientamento delle fibre ha un’influenza decisiva sulla qualità della lavorazione. Il taglio in accordo con la disposizione delle fibre previene il loro strappo. Il taglio trasversale può portare a danni inaccettabili. La pianificazione del percorso dell’utensile richiede la considerazione della struttura del composito.
Metodo di foratura Peck per fori precisi
La tecnica di foratura intermittente consiste nell’avanzamento ciclico della punta con ritiri periodici. Serve per rimuovere i trucioli. Il metodo previene l’accumulo di calore nella zona di taglio. Minimizza il rischio di delaminazione all’uscita dell’utensile dal materiale. La profondità di ogni singola avanzata è di 0,5-1,5 mm. Dipende dal diametro del foro.
Le punte per compositi in carbonio sono caratterizzate da una geometria speciale con un angolo di spoglia negativo. Hanno taglienti affilati. Il diametro della punta dovrebbe corrispondere al foro richiesto. La svasatura può causare danni alla struttura. La velocità di perforazione è di 3000-8000 giri/min per diametri di 3-12 mm.
Vantaggi del metodo Peck drilling:
- Riduzione dell’accumulo di calore del 40-60%
- Minimizzazione del rischio di delaminazione
- Miglioramento della qualità del bordo del foro
- Prolungamento della durata della punta
- Migliore controllo del processo di perforazione
Il supporto del materiale durante la perforazione elimina le scheggiature all’uscita dell’utensile. L’uso di una piastra di supporto in materiale duro garantisce bordi del foro puliti. Minimizza le sollecitazioni nel composito.
Taglio a strati per ridurre le sollecitazioni meccaniche
La strategia di taglio a strati consiste nella rimozione graduale del materiale in passate successive di profondità limitata. La prima passata rimuove il 30-40% dello spessore totale mantenendo forze di taglio minime. Gli strati successivi vengono rimossi con una precisione dimensionale progressivamente maggiore.
La direzione di fresatura dovrebbe essere adattata all’orientamento delle fibre in ogni strato del composito. I materiali multidirezionali richiedono un cambiamento della strategia di lavorazione. Dipende dallo strato attualmente lavorato. I sistemi CAM consentono di adattare automaticamente i parametri alla struttura del materiale.
Le forze di taglio minime si ottengono ottimizzando l’angolo di spoglia dell’utensile. Anche l’uso di una geometria affilata. Utensili smussati generano sollecitazioni eccessive che portano alla delaminazione del composito.
Lavorazione concorde per garantire la levigatezza della superficie
La fresatura concorde significa che la direzione del movimento dell’utensile è la stessa della direzione di avanzamento della tavola. Garantisce la migliore qualità superficiale dei compositi. La tecnica minimizza il rischio di strappo delle fibre. Crea una finitura liscia senza operazioni aggiuntive.
La stabilità del processo durante la lavorazione concorde richiede l’eliminazione dei giochi nel sistema di trasmissione della macchina utensile. Anche errori di posizionamento minimi possono portare a un taglio non uniforme. E anche a un peggioramento della qualità superficiale. I moderni sistemi CNC offrono la compensazione dei giochi meccanici.
Vantaggi della lavorazione concorde:
- Riduzione delle forze di taglio del 20-30%
- Miglioramento della qualità superficiale
- Minimizzazione delle vibrazioni del sistema
- Prolungamento della durata dell’utensile
- Riduzione del consumo energetico
Un ulteriore vantaggio della fresatura concorde è la riduzione dell’effetto di riscaldamento della zona di lavorazione, che è importante per i materiali compositi sensibili all’aumento di temperatura. L’attrito inferiore tra utensile e materiale comporta un minor rischio di degradazione della resina epossidica e limita le deformazioni termiche. Ciò consente di mantenere un’elevata precisione dimensionale anche durante cicli di lavoro più lunghi, il che si traduce in una migliore ripetibilità della produzione e minori perdite di materiale.
Sistemi di raffreddamento e aspirazione polveri durante la lavorazione
Il raffreddamento con un getto di aria compressa è il metodo più comunemente utilizzato per il controllo della temperatura durante la lavorazione dei compositi. La pressione dell’aria è di 4-6 bar. Il getto è diretto direttamente sulla zona di taglio. Il raffreddamento ad aria non introduce umidità che potrebbe influenzare le proprietà della resina.
I sistemi di aspirazione industriale devono garantire la rimozione efficace della polvere di carbonio con dimensioni delle particelle comprese tra 0,1 e 10 micrometri. La polvere composita può essere dannosa per la salute. Causa l’usura dei componenti della macchina utensile. L’efficienza del sistema di aspirazione dovrebbe essere di almeno 1000 m³/h per un centro di lavoro standard.
Specifiche del sistema di raffreddamento:
- Pressione dell’aria: 4-6 bar
- Flusso: 200-500 l/min
- Temperatura: ambiente (20-25°C)
- Umidità: inferiore al 50%
- Filtrazione: classe ISO 8573-1:2010
La corretta configurazione del sistema di raffreddamento e aspirazione svolge un ruolo fondamentale nel mantenere condizioni di lavorazione stabili e proteggere l’operatore e la macchina. L’uso di aria compressa secca previene la condensazione di umidità, che potrebbe indebolire la struttura del composito e influire sulla qualità del bordo lavorato. Allo stesso tempo, un’efficace filtrazione dell’aria e della polvere, conforme alla norma ISO 8573-1:2010, garantisce un ambiente di lavoro sicuro e riduce il deposito di contaminanti sulle guide e sui sistemi di misurazione. Il mantenimento di un’elevata pulizia nella zona di lavoro si traduce direttamente nella precisione del processo e nella durata dei componenti della macchina utensile.
Suggerimento: La pulizia regolare del sistema di aspirazione e la sostituzione dei filtri garantiscono la rimozione efficace della polvere composita, il che si traduce in una migliore qualità di lavorazione e sicurezza dell’operatore.
Confronto tra metodi di lavorazione tradizionali e fresatura CNC
L’evoluzione della tecnologia di lavorazione dei compositi di carbonio ha fatto molta strada dai metodi di taglio manuali ai sistemi avanzati a controllo numerico. Le tecniche tradizionali si basavano principalmente su seghe circolari, cesoie idrauliche e frese manuali. Erano caratterizzate da precisione limitata e alto rischio di danni al materiale.
La lavorazione manuale dei compositi richiedeva elevate qualifiche dell’operatore e notevole esperienza nel lavoro con materiali stratificati. Errori umani spesso portavano a perdite di materiale. La necessità di rifare i pezzi. Il tempo di lavorazione di un singolo pezzo poteva essere più volte più lungo rispetto ai sistemi automatizzati.
Automazione del processo che elimina gli errori umani
I sistemi CNC eliminano l’influenza del fattore umano sul processo di lavorazione attraverso un controllo preciso di tutti i parametri di taglio. Il programma di lavorazione tiene conto delle proprietà del materiale e del percorso utensile ottimale. Garantisce risultati ripetibili indipendentemente dalle capacità dell’operatore.
La compensazione automatica dell’usura dell’utensile garantisce una qualità di lavorazione costante durante l’intero ciclo produttivo. I sistemi di monitoraggio delle condizioni della lama rilevano l’usura eccessiva. Correggono automaticamente i parametri di taglio o segnalano la necessità di sostituire l’utensile.
La possibilità di programmare forme spaziali complesse apre nuove possibilità di progettazione non disponibili con i metodi tradizionali. La lavorazione a 5 assi consente la produzione di componenti con geometria complessa in un unico fissaggio. Elimina gli errori cumulativi durante i fissaggi multipli.
Ripetibilità dimensionale nella produzione di serie
La precisione di posizionamento delle moderne macchine utensili CNC è di ±0,005 mm. Ciò garantisce un’elevata ripetibilità dimensionale nella produzione di serie. I metodi di lavorazione tradizionali raggiungevano tolleranze dell’ordine di ±0,1-0,5 mm. Spesso richiedevano operazioni di finitura aggiuntive.
Il controllo dimensionale automatico durante la lavorazione consente la correzione in tempo reale dei parametri di processo. I sistemi di misurazione integrati nella macchina utensile monitorano le dimensioni critiche. Regolano automaticamente la posizione dell’utensile in caso di rilevamento di scostamenti.
Confronto della precisione di lavorazione:
| Metodo di lavorazione | Tolleranza dimensionale | Rugosità superficiale | Tempo di lavorazione |
|---|---|---|---|
| Sega circolare | ±0,5 mm | Ra 6,3 μm | 100% |
| Fresatrice manuale | ±0,2 mm | Ra 3,2 μm | 150% |
| CNC a 3 assi | ±0,02 mm | Ra 1,6 μm | 60% |
| CNC a 5 assi | ±0,01 mm | Ra 0,8 μm | 40% |
L’elevata precisione di posizionamento e il controllo dimensionale integrato riducono la necessità di costosi strumenti di misurazione esterni alla macchina. Ciò consente di ridurre il tempo totale del ciclo di lavorazione e aumentare l’efficienza produttiva. Le macchine utensili CNC eliminano gli errori derivanti dal posizionamento manuale del pezzo e consentono la compensazione automatica delle deviazioni termiche e meccaniche. Ciò si traduce in una maggiore stabilità dimensionale, specialmente nella produzione di grandi serie, dove anche piccole deviazioni possono accumularsi e portare alla perdita di conformità dimensionale.
Riduzione degli sprechi di materiale tramite programmazione di precisione
L’ottimizzazione del percorso utensile nei sistemi CAM minimizza la quantità di materiale da rimuovere. Massimizza l’utilizzo della materia prima. Algoritmi intelligenti pianificano la lavorazione in modo da minimizzare gli scarti e il tempo del ciclo di lavorazione. La riduzione degli sprechi di materiale può raggiungere il 30-40% rispetto ai metodi tradizionali.
La simulazione del processo di lavorazione prima dell’inizio della produzione consente di rilevare potenziali collisioni. Ottimizzazione dei parametri di taglio. Il test virtuale elimina il rischio di danneggiare materiale costoso. Anche gli utensili durante la prima esecuzione del programma.
Vantaggi dell’ottimizzazione CAM:
- Riduzione degli sprechi di materiale del 30-40%
- Riduzione del tempo del ciclo di lavorazione
- Eliminazione delle collisioni dell’utensile
- Ottimizzazione dell’utilizzo della materia prima
- Nesting automatico degli elementi
Il nesting automatico degli elementi su un foglio di materiale massimizza l’efficienza di utilizzo della materia prima. I sistemi CAM tengono conto della geometria dei pezzi. Distanze minime tra gli elementi richieste per una lavorazione sicura.
Suggerimento: L’investimento in sistemi CAM con moduli di ottimizzazione dell’utilizzo del materiale può portare a risparmi nell’ordine del 20-30% sui costi delle materie prime, il che, dato l’alto prezzo dei compositi di carbonio, si traduce in significativi vantaggi economici.
Tecnologie avanzate per la lavorazione della fibra di carbonio
Lo sviluppo delle tecnologie di lavorazione dei compositi di carbonio non si limita alla fresatura CNC convenzionale. Gli impianti di produzione moderni implementano soluzioni avanzate a supporto dei metodi di taglio tradizionali. Le tecnologie ibride combinano diversi metodi di lavorazione per ottenere risultati ottimali. Preservano l’integrità strutturale del materiale.
L’integrazione di diverse tecnologie di lavorazione consente di sfruttare i vantaggi di ciascun metodo. Minimizzando contemporaneamente i loro limiti. I sistemi multiprocesso consentono la lavorazione completa dei componenti senza la necessità di riposizionamenti. Trasferimenti tra diverse postazioni di lavoro.
Applicazione delle vibrazioni ultrasoniche nella fresatura
La tecnologia di fresatura assistita da vibrazioni ultrasoniche utilizza vibrazioni ad alta frequenza dell’utensile con un’ampiezza di 1-10 micrometri. La frequenza delle vibrazioni è di 20-40 kHz. Supera la soglia uditiva umana ed elimina il rumore durante la lavorazione.
Il meccanismo d’azione delle vibrazioni ultrasoniche si basa sul contatto ciclico e sulla separazione dell’utensile dal materiale. La natura intermittente della lavorazione riduce le forze di taglio del 40-60%. Minimizza la generazione di calore nella zona di lavorazione. La temperatura nella zona di taglio può essere inferiore di 100-150°C rispetto alla lavorazione convenzionale.
Vantaggi delle vibrazioni ultrasoniche:
- Riduzione delle forze di taglio del 40-60%
- Abbassamento della temperatura di 100-150°C
- Miglioramento della qualità della superficie fino a Ra 0,2-0,8 μm
- Prolungamento della durata degli utensili
- Eliminazione del rumore durante la lavorazione
La qualità della superficie dopo la lavorazione ultrasonica è caratterizzata da una rugosità Ra di 0,2-0,8 μm. Spesso elimina la necessità di operazioni di finitura aggiuntive. La riduzione delle tensioni residue nel materiale migliora le proprietà di fatica dei componenti finiti.
Lavorazione assistita da getto d’acqua ad alta pressione
La tecnologia Abrasive Water Jet utilizza un getto d’acqua ad una pressione di 3000-4000 bar con aggiunta di abrasivo. Viene utilizzata per tagliare compositi di carbonio. Il metodo è caratterizzato dall’assenza di generazione di calore. Dalla possibilità di tagliare materiali con uno spessore fino a 200 mm senza limitazioni geometriche.
La velocità di taglio con getto idro-abrasivo è di 50-500 mm/min. Dipende dallo spessore del materiale e dalla qualità del bordo richiesta. La precisione di posizionamento della testa di taglio raggiunge ±0,025 mm. Garantisce un’elevata precisione dimensionale dei componenti finiti.
Parametri di lavorazione con getto idro-abrasivo:
- Pressione dell’acqua: 3000-4000 bar
- Flusso di abrasivo: 200-500 g/min
- Diametro dell’ugello: 0,8-1,5 mm
- Distanza dell’ugello dal materiale: 2-5 mm
- Velocità di taglio: 50-500 mm/min
L’applicazione della tecnologia del getto idro-abrasivo consente di ottenere bordi lisci senza danneggiare gli strati di fibra e resina, il che elimina la necessità di un’ulteriore lavorazione di finitura. L’assenza di carichi meccanici e l’influenza termica minima rendono questo metodo particolarmente utile per il taglio di componenti con geometria complessa e strutture a parete sottile. La stabilità del processo e la precisione di guida dell’ugello consentono la lavorazione sia di singoli componenti che di serie produttive più ampie senza perdita di qualità.
Tecnologia di taglio laser per forme complesse
Il taglio laser di compositi di carbonio richiede un controllo preciso della potenza e della velocità di avanzamento del fascio. Evita la degradazione termica della resina. I laser CO₂ con una potenza di 1-5 kW garantiscono un taglio pulito di materiali con uno spessore fino a 25 mm. Con una zona di influenza termica minima.
La tecnologia di taglio laser consente di realizzare componenti con contorni complessi con una precisione di ±0,1 mm. La regolazione automatica della potenza del laser in funzione dello spessore del materiale garantisce una qualità costante dei bordi di taglio. La velocità di taglio può raggiungere 2000-5000 mm/min per sottili fogli compositi.
I sistemi di raffreddamento ausiliario con gas inerti proteggono la zona di taglio dall’ossidazione. Migliorano la qualità dei bordi. Azoto o argon sotto pressione di 5-10 bar espellono i prodotti della combustione. Stabilizza il processo di taglio.
Suggerimento: La combinazione di diverse tecnologie di lavorazione in un unico ciclo produttivo consente di sfruttare i vantaggi di ciascun metodo, il che si traduce in una riduzione dei tempi di produzione e un miglioramento della qualità finale degli elementi compositi.
Servizi di fresatura CNC e lavorazione della fibra di carbonio ovvero del carbonio presso CNC Partner
CNC Partner è un’azienda leader specializzata in tecnologie avanzate di lavorazione dei metalli e dei materiali compositi. L’azienda offre servizi di fresatura CNC completi, adattati alle esigenze dell’industria moderna. La specializzazione nella lavorazione della fibra di carbonio risponde alla crescente domanda del mercato di elementi compositi di precisione.
Un moderno parco macchine e un team tecnico esperto consentono la realizzazione di progetti ai più alti standard qualitativi. L’azienda serve clienti nei settori aerospaziale, automobilistico, medico e in altri settori che richiedono la massima precisione di lavorazione.
Tecnologie avanzate di fresatura CNC
CNC Partner dispone di un moderno parco macchine CNC che comprende centri di lavorazione di varie dimensioni e capacità tecniche. Le macchine +GF+ Mikron VCE 1600 Pro del 2017 offrono un campo di lavoro di 1700 x 900 x 800 mm. L’unità garantisce la lavorazione precisa di elementi di grandi dimensioni. Altre macchine nel parco macchine includono i modelli +GF+ Mikron VCE 800, AVIA VMC 800 V e AVIA VMC 650 V con campi di lavoro adattati a diverse esigenze produttive.
I sistemi controllati al computer minimizzano il rischio di errori e garantiscono la ripetibilità dimensionale a livello di micrometri. Il posizionamento preciso consente la realizzazione di elementi con geometrie complesse. L’automazione dei processi riduce significativamente i tempi di produzione, mantenendo i più alti standard qualitativi.
Capacità tecniche chiave:
- Tolleranze dimensionali fino a pochi micrometri
- Lavorazione di materiali dai metalli ai compositi
- Produzione seriale e prototipale
- Lavorazione a 3 assi e multiasse
- Programmi CAM ottimizzati per diversi materiali
L’azienda utilizza software CAM avanzati per ottimizzare i percorsi utensile e i parametri di taglio. La simulazione dei processi prima dell’inizio della produzione elimina il rischio di errori e massimizza l’efficienza nell’uso del materiale.
Specializzazione nella lavorazione di compositi in carbonio
La lavorazione della fibra di carbonio richiede un approccio specialistico che tenga conto delle proprietà uniche del materiale. CNC Partner utilizza utensili dedicati e parametri di taglio adattati alla struttura anisotropa dei compositi. Il controllo della temperatura nella zona di lavorazione previene il degrado della resina che lega le fibre.
La strategia di lavorazione tiene conto dell’orientamento delle fibre nel materiale e minimizza il rischio di delaminazione del composito. Speciali tecniche di raffreddamento e aspirazione garantiscono condizioni di lavoro sicure. I sistemi di filtrazione rimuovono la polvere di carbonio nociva dall’area di lavorazione.
Vantaggi della lavorazione di compositi in CNC Partner:
- Utensili speciali in diamante e carburo
- Parametri di taglio ottimizzati per i compositi
- Controllo qualità in ogni fase della produzione
- Minimizzazione degli sprechi di materiale
- Mantenimento delle proprietà meccaniche del composito
L’esperienza nel lavorare con diversi tipi di fibra di carbonio consente la realizzazione efficace di progetti con requisiti tecnici diversificati. L’azienda gestisce sia elementi prototipali che la produzione in serie di compositi in carbonio.
Offerta completa di servizi di lavorazione
CNC Partner offre una gamma completa di servizi di lavorazione meccanica CNC che comprende fresatura, tornitura, elettroerosione a filo e rettifica CNC. La completezza dell’offerta consente la realizzazione di progetti che richiedono diverse tecnologie di lavorazione. I clienti ricevono prodotti pronti per il montaggio senza la necessità di ricorrere ai servizi di altre aziende.
Tornitura CNC eseguita su un tornio HAAS SL-30THE del 2008 consente la lavorazione di elementi con un diametro massimo di 482 mm e una lunghezza fino a 864 mm. La macchina, dotata di utensili motorizzati e teste angolari, amplia le possibilità tecnologiche. L’elettroerosione a filo su macchine +GF+ CUT 300SP garantisce il taglio di precisione di materiali con durezza fino a 64 HRC.
Rettifica CNC eseguita su una rettificatrice +JUNG con campo di lavoro 2000 x 1000 mm permette di raggiungere una rugosità superficiale di Ra 0,63. La finitura superficiale di precisione elimina la necessità di ulteriori operazioni di lavorazione.
Servizi di lavorazione dei metalli CNC
La scelta della tecnologia di lavorazione dei compositi in carbonio dovrebbe tenere conto delle caratteristiche del materiale, della precisione di esecuzione e dei carichi a cui sarà sottoposto l’elemento finito. La consulenza con gli ingegneri di CNC Partner consente un adattamento preciso dei parametri di processo all’applicazione specifica, il che si traduce in una maggiore qualità, un minor consumo di utensili e una maggiore stabilità della produzione.
L’azienda fornisce un supporto tecnico completo dalla fase di progettazione al controllo qualità degli elementi finiti. Ingegneri esperti consigliano sull’ottimizzazione delle strutture e sulla scelta dei metodi di lavorazione più efficaci. Contatta CNC Partner per discutere i requisiti del progetto e ricevere una consulenza tecnica professionale sulla lavorazione della fibra di carbonio e di altri materiali compositi.
Controllo qualità e tolleranze dimensionali nella lavorazione del carbonio
Garantire elementi di alta qualità in fibra di carbonio richiede l’implementazione di sistemi di controllo avanzati in ogni fase del processo produttivo. Le proprietà dei compositi, in particolare la loro natura anisotropa e la complessa struttura stratificata, creano sfide uniche per i metodi di misurazione tradizionali. I moderni sistemi di controllo qualità devono tenere conto della specificità dei materiali compositi.
Le tolleranze dimensionali degli elementi compositi sono spesso più rigorose rispetto a quelle degli elementi metallici. Ciò deriva dall’applicazione in settori con elevati requisiti di qualità. L’industria aerospaziale richiede tolleranze dell’ordine di ±0,025 mm per gli elementi strutturali. Il settore medico può richiedere una precisione di ±0,01 mm.
Sistemi di misurazione che garantiscono precisione di frazioni di millimetro
Le macchine di misura a coordinate dotate di speciali teste di scansione consentono la misurazione di elementi compositi con una precisione di ±0,002 mm. La tecnologia di scansione laser permette un rapido controllo della geometria di superfici complesse. Senza rischio di danneggiare la delicata struttura del materiale.
I sistemi di misurazione integrati nelle macchine utensili CNC consentono il controllo delle dimensioni durante il processo di lavorazione. La correzione automatica della posizione dell’utensile basata su misurazioni in tempo reale garantisce il mantenimento delle tolleranze dimensionali durante l’intero ciclo produttivo.
Specifiche dei sistemi di misurazione:
- Precisione di posizionamento: ±0,001 mm
- Risoluzione di misurazione: 0,0001 mm
- Velocità di scansione: 5-50 mm/s
- Ripetibilità: 0,0005 mm
- Intervallo di temperatura di esercizio: 18-22°C
L’utilizzo di sistemi di misurazione integrati consente di rilevare ed eliminare le deviazioni già in fase di lavorazione, riducendo significativamente il numero di scarti e migliorando l’efficienza del processo. Dati di misurazione precisi vengono analizzati in tempo reale, consentendo un adattamento dinamico della traiettoria dell’utensile senza la necessità di interrompere il ciclo di lavoro. Questo approccio consente di mantenere una qualità di produzione costante anche in condizioni ambientali variabili, oltre ad accelerare l’implementazione di nuovi dettagli attraverso l’adeguamento automatico dei parametri tecnologici.
Verifica dell’integrità della struttura stratificata dopo la lavorazione
Le prove non distruttive dei compositi in carbonio utilizzano tecniche ultrasoniche, termografiche e tomografiche per rilevare difetti interni della struttura. L’ecografia a impulsi consente di identificare delaminazioni, vuoti e inclusioni estranee in profondità nel materiale. Mantenendo la sua integrità.
La termografia a infrarossi rileva discontinuità strutturali analizzando la distribuzione della temperatura sulla superficie dell’elemento. Sottoposto a un riscaldamento controllato. Le differenze nella conduttività termica tra aree sane e danneggiate sono visibili come anomalie termiche.
Metodi di controllo non distruttivo:
- Ecografia: rilevamento di delaminazioni e vuoti
- Termografia IR: identificazione di discontinuità strutturali
- Tomografia CT: analisi della struttura interna 3D
- Liquidi penetranti: rilevamento di cricche superficiali
- Esami radiografici: controllo della densità del materiale
La tomografia computerizzata ad alta risoluzione consente un’analisi tridimensionale della struttura interna del composito con una risoluzione dell’ordine dei micrometri. Il metodo consente una valutazione accurata della qualità della struttura stratificata. Identificazione di microcricche invisibili nelle ispezioni superficiali.
Metodi di rilevamento di delaminazioni e danni microscopici
La microscopia elettronica a scansione consente l’osservazione della struttura del composito con ingrandimenti da 10× a 100000×. L’analisi della microstruttura consente di valutare la qualità del legame tra fibre e resina. Identificazione dei meccanismi di danneggiamento del materiale durante la lavorazione.
La spettroscopia infrarossa rileva le modifiche chimiche nella resina causate dalla degradazione termica durante la lavorazione. L’analisi della composizione chimica superficiale consente l’ottimizzazione dei parametri di taglio. Minimizzazione dei danni termici.
Metodi di controllo qualità dei compositi:
| Metodo | Difetti rilevati | Risoluzione | Tempo di ispezione |
|---|---|---|---|
| Ultrasuoni | Delaminazioni, vuoti | 0,1 mm | 2-5 min/m² |
| Termografia IR | Discontinuità, crepe | 0,05 mm | 1-3 min/m² |
| Tomografia CT | Struttura 3D, microdifetti | 1 μm | 30-60 min |
| Microscopia SEM | Microstruttura, interfaccia | 1 nm | 15-30 min |
Il controllo statistico del processo monitora i parametri chiave di qualità in tempo reale. Segnala le deviazioni dalle norme prima che si verifichino prodotti non conformi. I sistemi di allarme automatici arrestano la produzione in caso di superamento delle tolleranze.
Riepilogo
La fresatura di precisione CNC cambia fondamentalmente l’approccio alla lavorazione della fibra di carbonio. Introduce un nuovo standard di qualità ed efficienza produttiva. L’automazione dei processi elimina gli errori legati al fattore umano. Allo stesso tempo, garantisce la ripetibilità dimensionale a livello micrometrico. Sistemi di controllo avanzati tengono conto delle proprietà anisotrope dei compositi. Adattano i parametri di taglio all’orientamento delle fibre nella struttura del materiale.
L’implementazione di utensili speciali in diamante e carburo rivoluziona l’efficienza della lavorazione di compositi abrasivi. L’ottimizzazione della velocità di taglio e il controllo dei parametri di avanzamento minimizzano il rischio di delaminazione. Preserva l’integrità della struttura stratificata. I sistemi di raffreddamento e aspirazione polveri garantiscono condizioni di lavoro sicure, controllando al contempo la temperatura nella zona di lavorazione.
L’integrazione di tecnologie avanzate di supporto apre nuove possibilità nella sagomatura di elementi con geometria complessa. Vibrazioni ultrasoniche o lavorazione a getto d’acqua abrasiva. La combinazione di diversi metodi di lavorazione consente di sfruttare al massimo i vantaggi di ciascuna tecnologia, minimizzandone i limiti. I moderni sistemi di controllo qualità garantiscono il rispetto dei rigorosi requisiti dell’industria aerospaziale e medica. Assicurano tolleranze dimensionali dell’ordine di centesimi di millimetro.
Fonti:
- https://www.sciencedirect.com/science/article/pii/S2238785424023202
- https://www.sciencedirect.com/science/article/pii/S2212827114009482
- https://journals.sagepub.com/doi/full/10.1177/09673911211020620
- https://bibliotekanauki.pl/articles/2181747
- https://wim.put.poznan.pl/instytut-technologii-mechanicznej/projekty/DEC-2022/06/X/ST8/01712
- https://winntbg.bg.agh.edu.pl/rozprawy2/11323/full11323.pdf
- https://kompozyty.ptmk.net/pliczki/pliki/semVI_62.pdf
- https://www.kompozyty.com.pl/wlokna_weglowe,s40.html
- https://pl.hgcomposites.com/info/testing-methods-of-carbon-fiber-products-85710271.html
